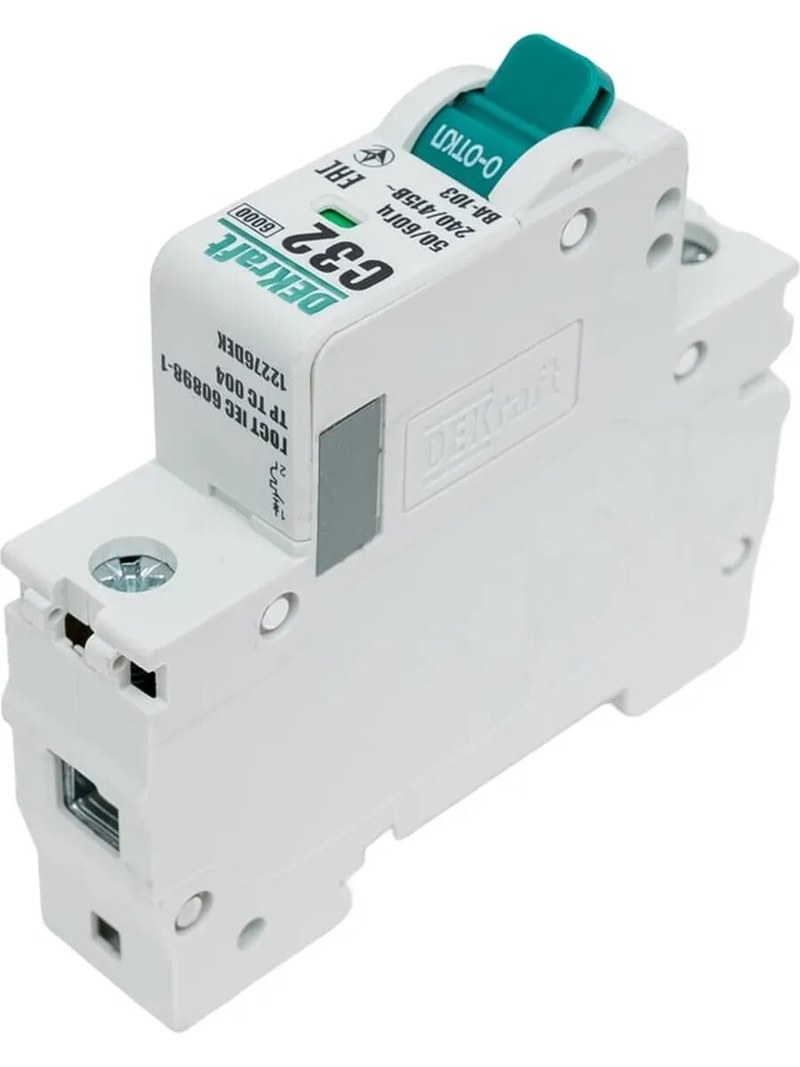

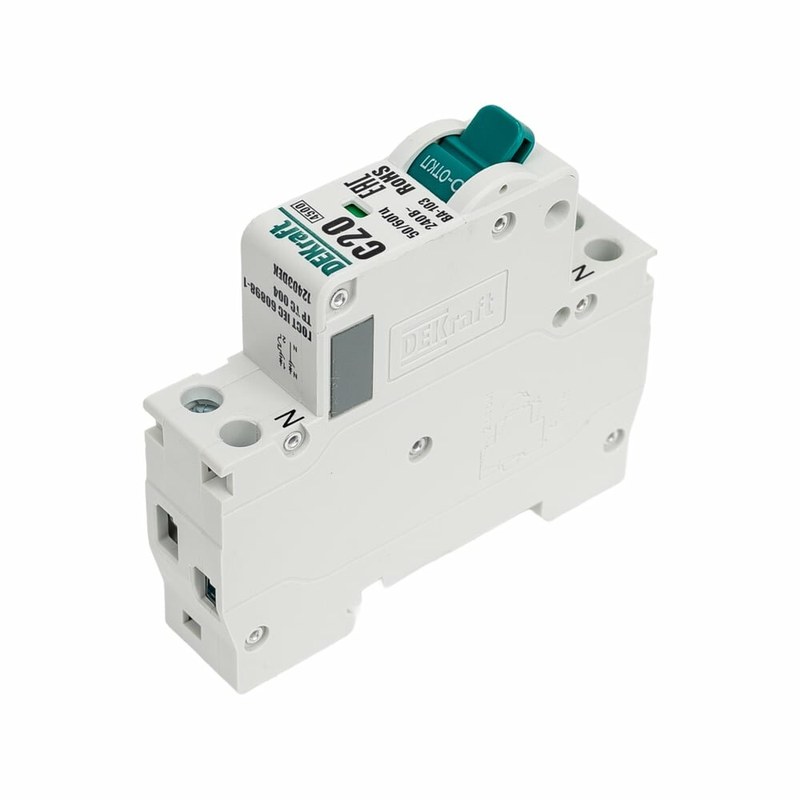

Автоматический выключатель DEKraft ВА-103М — модульная защита электрических цепей с отключающей способностью 6 кА
DEKraft ВА-103М — серия модульных автоматических выключателей, предназначенных для защиты низковольтных распределительных цепей от перегрузок и коротких замыканий. Аппараты применяются в электрощитах промышленных объектов, инженерных систем зданий и шкафах управления технологическим оборудованием. Выключатели серии рассчитаны на установку в модульные электротехнические конструкции и используют термомагнитный принцип защитного отключения.
Технические характеристики
Основные характеристики серии DEKraft ВА-103М:
- производитель — DEKraft,
- серия — ВА-103М,
- категория — модульный автоматический выключатель,
- назначение — защита низковольтных цепей,
- отключающая способность серии — 6 кА,
- тип защитного механизма — термомагнитный,
- тепловая защита — предусмотрена,
- габаритное исполнение — модульное.
Особенности конструкции
Внутри электроизоляционного корпуса расположены силовые контакты, механизм расцепления, тепловой чувствительный элемент, электромагнитная катушка и дугогасительная камера. В нормальном режиме контакты выключателя находятся в замкнутом положении. Электрический ток проходит через внутренний проводящий тракт к подключенной нагрузке. При увеличении тока выше допустимого значения тепловая мощность в чувствительном элементе возрастает. Биметаллическая пластина нагревается и постепенно изгибается. После достижения заданной деформации она освобождает механизм отключения. Силовые контакты размыкаются, прекращая протекание тока. Длительность срабатывания тепловой защиты зависит от величины перегрузки. При небольшом превышении номинального тока отключение происходит с выдержкой, а при значительной перегрузке время уменьшается. Мгновенная защита использует электромагнитный принцип. При коротком замыкании ток резко увеличивается, и магнитное поле катушки создает усилие, необходимое для быстрого перемещения механизма. Контакты размыкаются, а возникающая дуга направляется в дугогасительную систему. Металлические пластины дугогасительной камеры охлаждают и разделяют дугу, способствуя прекращению электрической проводимости. Отключающая способность 6 кА относится к способности выключателя прерывать предусмотренный аварийный ток. Она должна соотноситься с расчетным током короткого замыкания в месте монтажа.
Области применения
DEKraft ВА-103М используется в следующих электрических системах:
- распределительные щиты,
- питание промышленной автоматики,
- электрические цепи управления,
- вспомогательные производственные линии,
- системы освещения,
- насосные установки,
- вентиляционные агрегаты,
- инженерные электрические сети,
- оборудование производственных помещений,
- модульные распределительные устройства.
Компания «Олниса» осуществляет поставки модульных автоматических выключателей DEKraft серии ВА-103М. Оборудование предназначено для промышленных и инженерных систем защиты и распределения электроэнергии.
Преимущества
Основные достоинства выключателей:
- термомагнитный принцип защиты,
- отключающая способность 6 кА,
- модульная корпусная конструкция,
- возможность установки в стандартные распределительные щиты,
- автоматическое отключение при сверхтоках,
- ручное управление состоянием цепи,
- совместимость с соответствующими модульными системами,
- применимость для различных низковольтных нагрузок.
Таким образом, DEKraft ВА-103М — серия модульных автоматических выключателей для защиты распределительных цепей от перегрузок и коротких замыканий. Надежность работы определяется правильным соответствием номинального тока, характеристики расцепления и отключающей способности параметрам электроустановки. Компания «Олниса» поставляет выключатели DEKraft и другое промышленное электротехническое оборудование для предприятий России.
