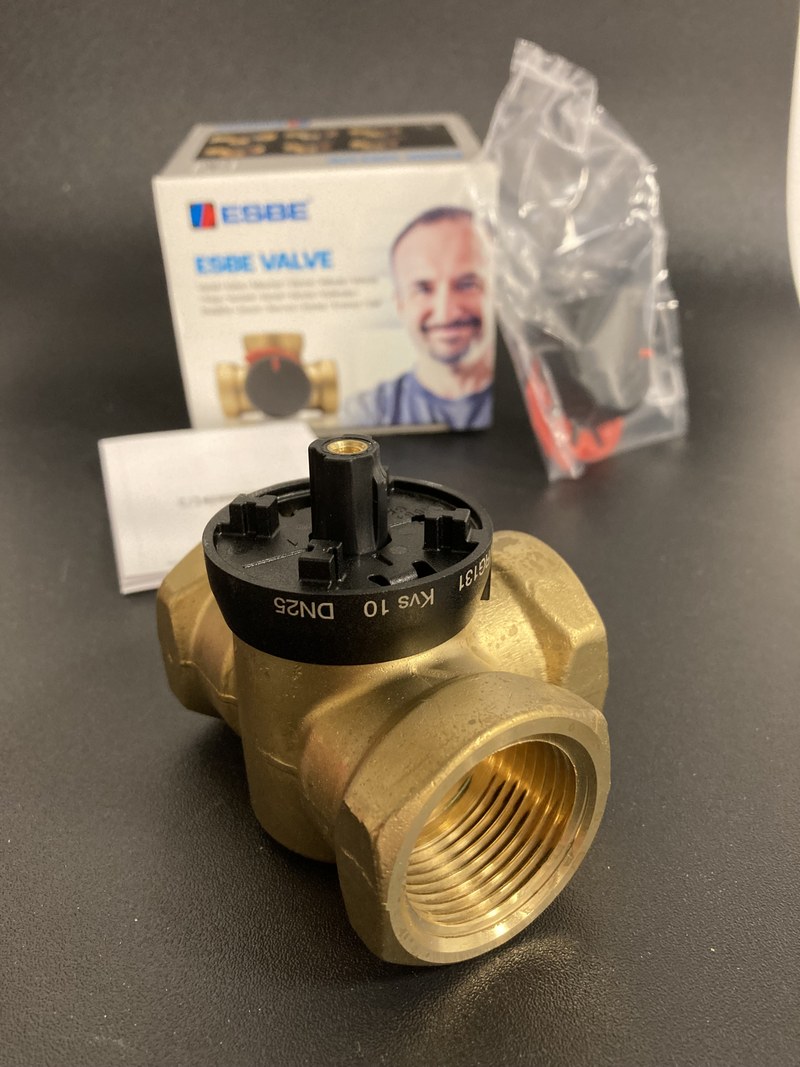

Трехходовой клапан ESBE VRG131 — регулирование смешивания и распределения потоков теплоносителя
Трехходовые клапаны ESBE применяются в системах отопления и охлаждения для изменения направления потока либо соотношения объемов жидкости, поступающих из различных участков гидравлической системы. Основная задача трехходовой регулирующей арматуры — обеспечить формирование теплоносителя с требуемыми температурными характеристиками или перераспределить поток между двумя трубопроводными направлениями.
Технические характеристики
Основные параметры ESBE VRG131 11601100:
- производитель — ESBE,
- номинальный диаметр — DN25,
- число присоединений — 3,
- коэффициент пропускной способности Kvs — 10 м³/ч,
- номинальное давление — PN10,
- номинальное рабочее давление — 10 бар,
- тип присоединения — внутренняя резьба,
- размер присоединения — Rp 1",
- материал корпуса — латунь DZR,
- материал регулирующего элемента — латунь,
- материал уплотнений — EPDM,
- масса — 0,70 кг,
- принцип регулирования — поворотный,
- поддерживаемые режимы — смешивание и разделение,
- основные рабочие среды — соответствующие водяные теплоносители.
Особенности конструкции

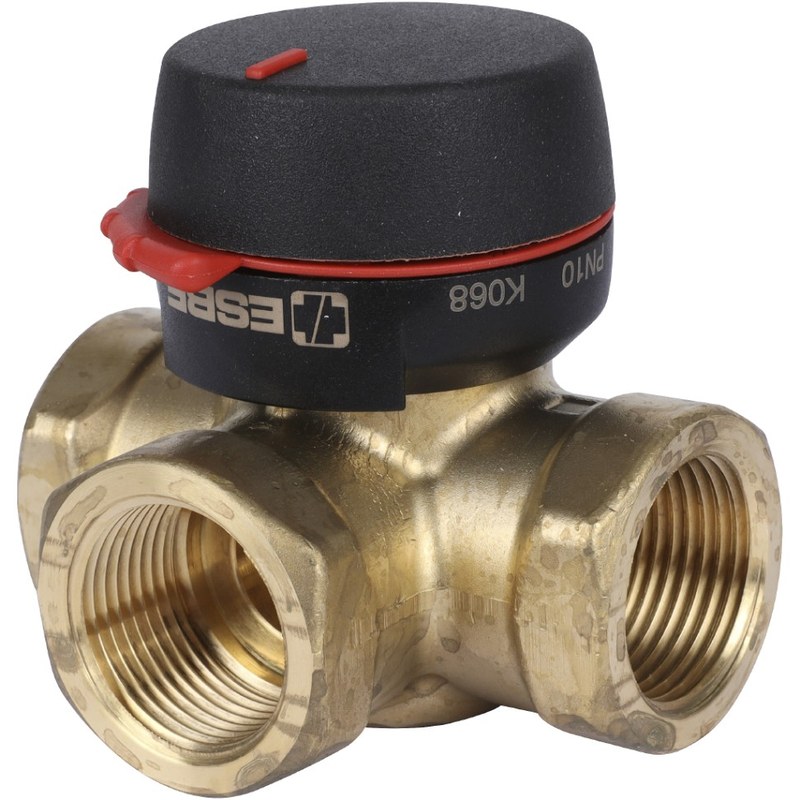

Клапан состоит из литого металлического корпуса, трех соединительных каналов, внутреннего поворотного золотника, штока и уплотняющих элементов. Гидравлическая схема предусматривает изменение проходных сечений между различными каналами. Когда золотник поворачивается, сопротивление одного направления увеличивается, а другого уменьшается. При использовании клапана в смесительном узле один вход соединяется с магистралью горячей воды, другой — с линией охлажденного обратного теплоносителя. В результате смешивания формируется поток, температура которого зависит от расходов горячей и охлажденной воды. Для одинакового теплоносителя при сопоставимых условиях температура смеси приближенно определяется соотношением массовых расходов и температур входящих потоков. Например, если через первый вход поступает вода температурой +80 °C, а через второй — +40 °C, то при равных массовых расходах температура идеализированной смеси составляет около +60 °C. В реальной системе результат зависит также от теплопотерь, плотности жидкости и фактического распределения расходов. Положение золотника меняет гидравлическое сопротивление каналов. Однако одинаковый угол поворота не всегда означает одинаковое относительное изменение расхода, поскольку клапан имеет собственную расходную характеристику.
Области применения
Трехходовые клапаны ESBE используются в системах:
- радиаторное отопление,
- водяные теплые полы,
- котельные установки,
- насосно-смесительные группы,
- теплообменные станции,
- низкотемпературные отопительные контуры,
- системы водяного охлаждения,
- распределительные гидравлические узлы,
- многоконтурное теплоснабжение,
- автоматизированное регулирование температуры подачи.
Компания «Олниса» осуществляет поставки трехходовых клапанов ESBE, включая модели серии VRG130. В номенклатуру поставок входят регулирующая арматура и совместимые компоненты для инженерных отопительных систем.
Преимущества
Основные достоинства конструкции:
- управление соотношением двух потоков,
- возможность работы на смешивание и разделение,
- компактное резьбовое присоединение,
- корпус из стойкой к обесцинкованию латуни,
- применение совместимых поворотных электроприводов,
- регулирование температуры отдельных отопительных контуров,
- возможность ручного управления,
- использование в автоматизированных гидравлических системах,
- долговечный поворотный механизм,
- различные типоразмеры внутри серии.
Таким образом, трехходовой клапан ESBE VRG131 11601100 — регулирующее устройство для изменения соотношения потоков теплоносителя. Поворотный золотник позволяет организовывать смешивание либо распределение воды в отопительных и охлаждающих системах. Компания «Олниса» поставляет клапаны ESBE и другое промышленное оборудование для инженерных объектов России.
