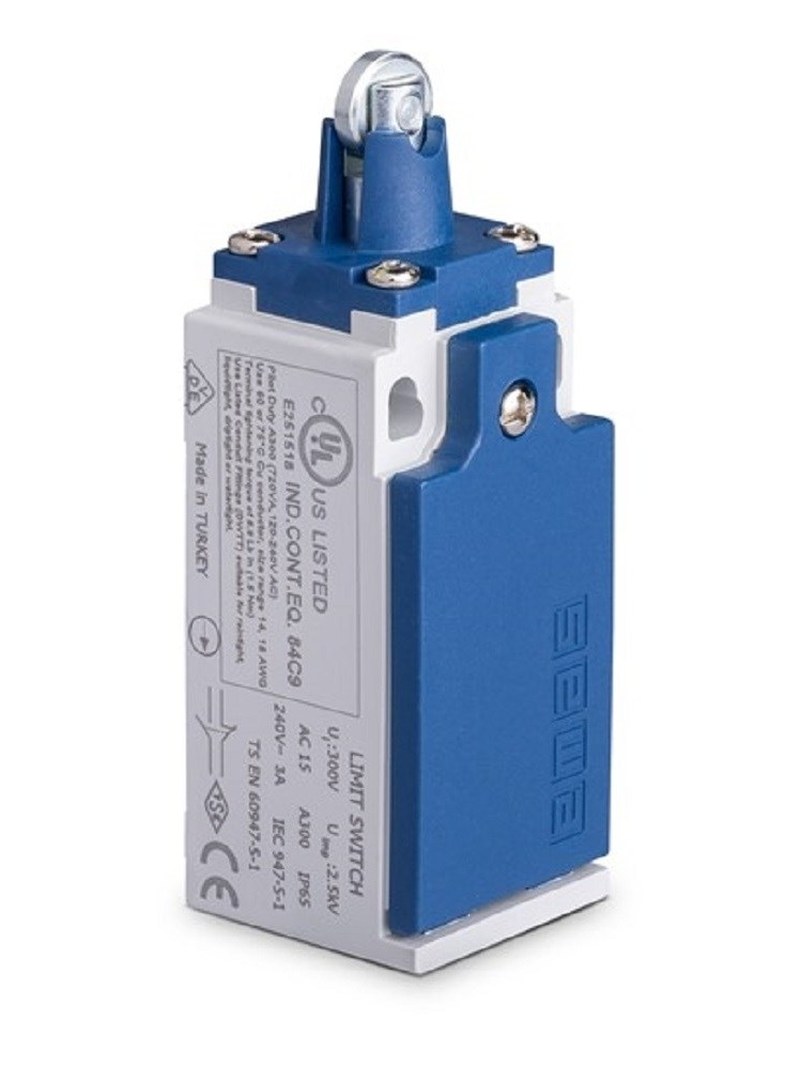

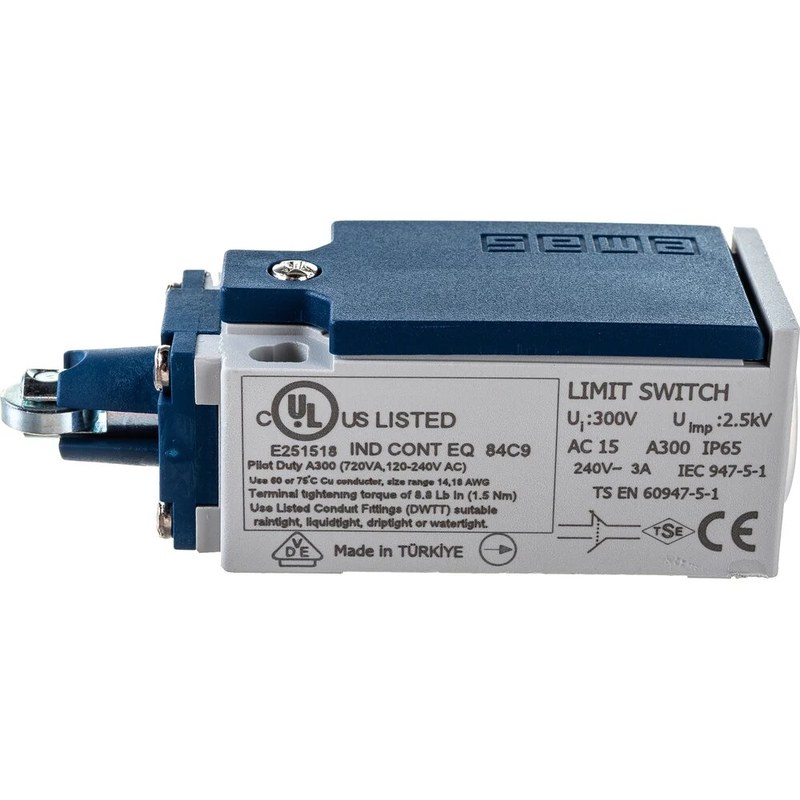

Концевой выключатель EMAS 1NO+1NC — механический контроль конечного положения промышленного оборудования
Концевые выключатели EMAS с контактной конфигурацией 1NO+1NC предназначены для определения положения подвижных частей промышленного оборудования. Они используются в системах автоматизации, где достижение механическим узлом определенной точки должно сопровождаться изменением состояния электрической цепи. Такие устройства применяются на конвейерных линиях, подъемных механизмах, станках, автоматизированных дверях, приводах заслонок и других производственных агрегатах. Контактная конфигурация 1NO+1NC означает наличие одной нормально открытой и одной нормально закрытой группы. При механическом воздействии их состояние меняется согласно конструкции выключателя.
Технические характеристики
Основные параметры рассматриваемой категории:
- производитель — EMAS,
- категория — механический концевой выключатель,
- конфигурация контактов — 1NO+1NC,
- число нормально открытых групп — 1,
- число нормально закрытых групп — 1,
- общее число контактных групп — 2,
- характер выходного сигнала — дискретный,
- принцип преобразования — механическое переключение,
- способ воздействия — ролик, рычаг или толкатель в зависимости от исполнения,
- тип контактного механизма — определяется полной моделью,
- номинальное рабочее напряжение — зависит от артикула,
- номинальный коммутационный ток — зависит от артикула,
- категория коммутации — определяется исполнением,
- рабочий ход исполнительного органа — зависит от конструкции,
- угол срабатывания рычага — определяется моделью,
- степень защиты корпуса — зависит от исполнения,
- тип механического возврата — определяется конструкцией,
- основное назначение — контроль положения механизма.
Особенности конструкции
Концевой выключатель объединяет корпус, рабочий механический орган, внутренний приводной элемент, контактную систему и возвратный механизм. При движении оборудования соответствующая деталь воздействует на ролик, рычаг или толкатель выключателя. Возникающее механическое перемещение передается внутрь корпуса. Контактный механизм переключается после достижения установленного положения рабочего органа. В исходном состоянии нормально открытая группа не проводит ток, а нормально закрытая обеспечивает электрическое соединение между соответствующими выводами. После срабатывания нормально открытый контакт замыкается, а нормально закрытый размыкается. Таким образом, одно механическое воздействие может формировать два взаимосвязанных управляющих сигнала. Например, при движении каретки станка нормально закрытая группа может быть включена в цепь разрешения дальнейшего перемещения. После достижения заданной точки контакт размыкается и формирует условие остановки. Нормально открытая группа одновременно может передавать сигнал контроллеру о достижении конечного положения. Такое решение позволяет уменьшить количество отдельных позиционных датчиков. Важным элементом является кинематика исполнительного механизма. Роликовые рычаги используются при воздействии движущейся детали с боковым перемещением, а толкатели — при непосредственном осевом нажатии.
Области применения
Выключатели EMAS 1NO+1NC используются в оборудовании:
- металлообрабатывающие станки,
- конвейерные линии,
- подъемные механизмы,
- промышленные транспортные системы,
- автоматизированные двери,
- производственные заслонки,
- механизмы перемещения кареток,
- системы контроля крайних положений,
- электромеханические приводы,
- локальные системы позиционной автоматики.
Компания «Олниса» осуществляет поставки концевых выключателей EMAS, включая исполнения с контактными группами 1NO+1NC. В поставляемую номенклатуру входят компоненты промышленной коммутации и позиционного контроля.
Преимущества
Основные достоинства устройств:
- две контактные группы в одном корпусе,
- преобразование механического перемещения в электрический сигнал,
- возможность контроля крайних положений,
- применимость в системах промышленной автоматики,
- отсутствие необходимости в отдельном измерительном преобразователе,
- различные типы исполнительных органов,
- возможность формирования одновременно двух логических состояний,
- удобное взаимодействие с релейными и контроллерными схемами.
Таким образом, концевые выключатели EMAS 1NO+1NC — механические коммутационные устройства для контроля положения подвижных частей оборудования. Две контактные группы позволяют одновременно передавать сигнал достижения положения и изменять состояние управляющей цепи. Компания «Олниса» поставляет концевые выключатели EMAS и другие компоненты промышленной автоматики для предприятий России.
