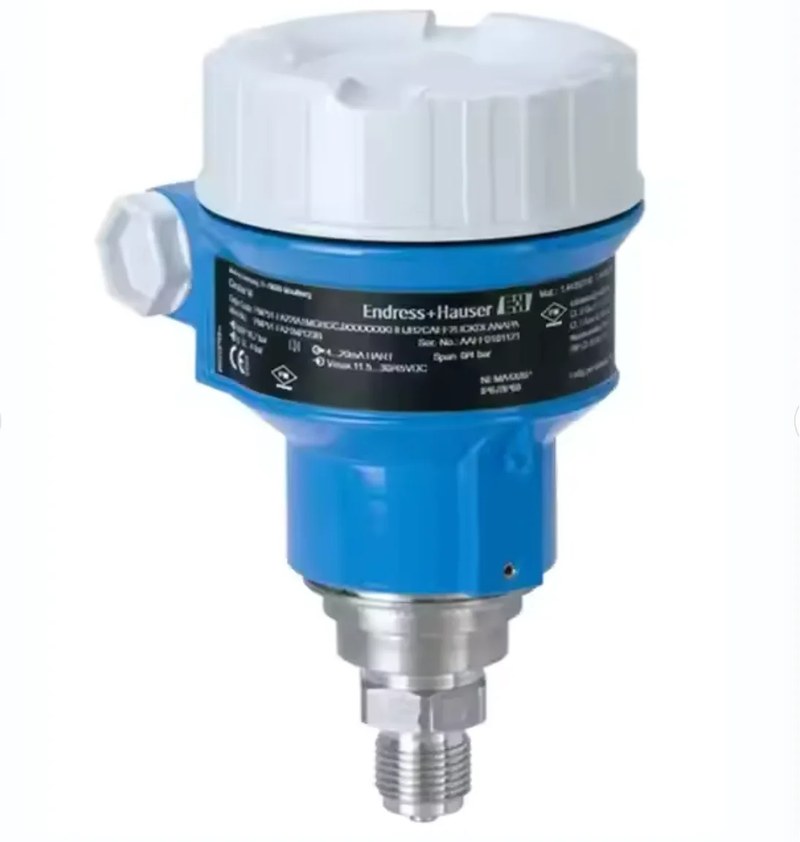

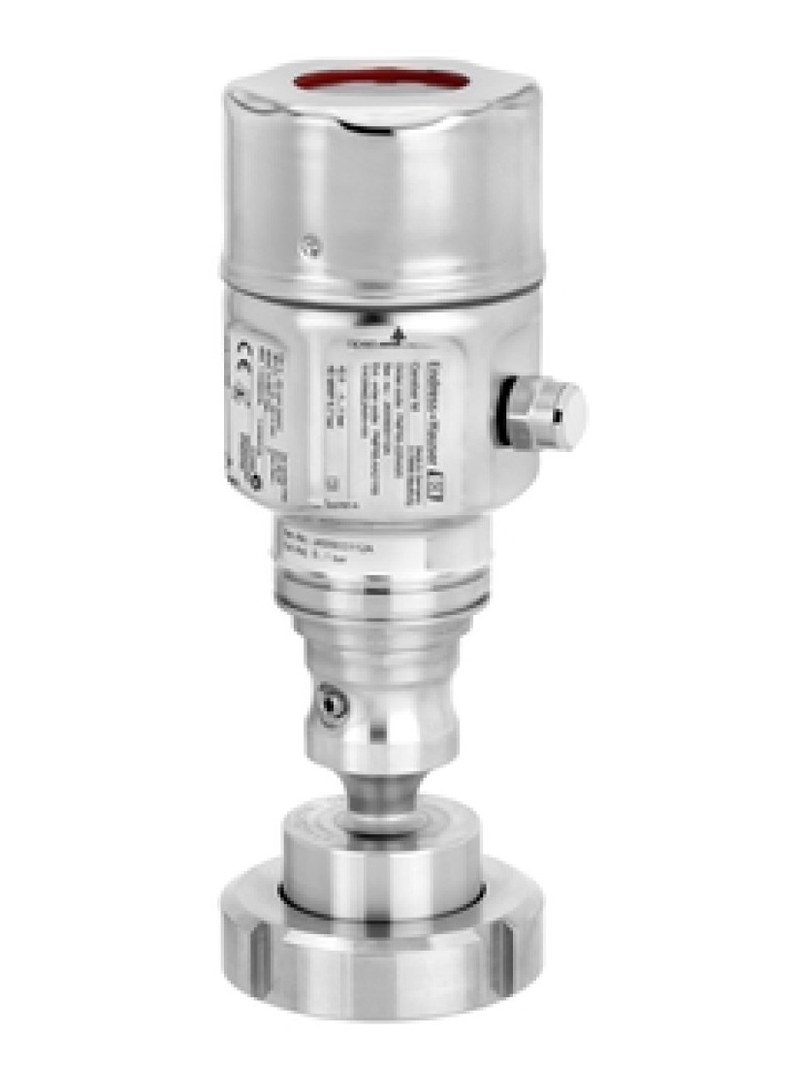

Датчики давления Endress+Hauser Cerabar PMC51 — высокоточные преобразователи для автоматизации технологических процессов

Endress+Hauser Cerabar — семейство промышленных измерительных преобразователей, предназначенных для непрерывного контроля давления жидкостей, газов и других совместимых технологических сред. Приборы применяются в химической промышленности, энергетике, водоснабжении, производственных установках и резервуарном оборудовании. В зависимости от исполнения преобразователи используются для измерения избыточного или абсолютного давления. Отдельные модели Cerabar также применяются для гидростатического определения уровня жидкости. В таком случае давление в нижней части резервуара преобразуется в расчетную высоту заполнения.

Технические характеристики

Основные параметры Cerabar M PMC51 представлены ниже:

• производитель — Endress+Hauser,
• семейство — Cerabar,
• серия — Cerabar M,
• модель — PMC51,
• категория — электронный преобразователь давления,
• принцип измерения — емкостный,
• тип чувствительного элемента — керамическая ячейка Ceraphire,
• вид измеряемого давления — избыточное или абсолютное,
• диапазон измерительных ячеек — от 100 мбар до 40 бар,
• максимальная перегрузка — до 60 бар,
• стандартная точность — ±0,1%,
• опциональная точность Platinum — ±0,075%,
• минимальный настраиваемый интервал — 10 мбар,
• максимальный коэффициент перенастройки — 20:1,
• материал измерительной мембраны — керамика,
• заполняющая жидкость измерительной ячейки — отсутствует,
• варианты материалов уплотнений — Viton, EPDM, NBR, Kalrez,
• материалы корпуса — алюминиевый сплав или нержавеющая сталь в зависимости от комплектации,
• основное назначение — непрерывное измерение технологического давления.

Особенности конструкции

Основным чувствительным элементом Cerabar PMC51 является керамическая измерительная ячейка, состоящая из разделительной мембраны и неподвижного электрода. Когда давление контролируемой среды воздействует на мембрану, она испытывает небольшую упругую деформацию. Это изменение вызывает перемещение относительно внутреннего электрода. Электрическая емкость определяется геометрией электродов, расстоянием между ними и свойствами разделяющего диэлектрика. При уменьшении расстояния между электродами емкость увеличивается. Электронная схема регистрирует это изменение и преобразует его в значение давления согласно заводской калибровочной характеристике. Такой метод обеспечивает возможность регистрации небольших перемещений мембраны без использования сложной механической передачи. В отличие от маслонаполненных измерительных систем, керамическая ячейка Ceraphire не содержит передаточной жидкости. Давление воспринимается непосредственно чувствительной мембраной. Это исключает влияние характеристик заполняющего масла на измерительный механизм и позволяет применять датчик в ряде процессов с повышенными требованиями к чистоте среды.

Области применения

Преобразователи Endress+Hauser Cerabar используются в следующих процессах:

• контроль давления жидкостей в трубопроводах,
• измерение давления технологических газов,
• насосные станции,
• водоснабжение и водоподготовка,
• химические производственные установки,
• технологические реакторы,
• резервуары жидкого сырья,
• гидростатическое измерение уровня,
• автоматизированное управление давлением,
• энергетическое и теплотехническое оборудование.

Компания «Олниса» осуществляет поставки измерительного оборудования Endress+Hauser, включая датчики давления семейства Cerabar. В номенклатуру поставляемой продукции входят промышленные преобразователи для жидких и газообразных сред, различных диапазонов давления и электрических интерфейсов.

Преимущества

Основные эксплуатационные достоинства датчиков:

• непрерывное измерение технологического давления,
• высокая точность соответствующих исполнений,
• керамический чувствительный элемент,
• отсутствие заполняющей жидкости в измерительной ячейке PMC51,
• возможность изменения измерительного диапазона,
• унифицированный токовый интерфейс,
• передача дополнительных данных через HART,
• применимость для гидростатического измерения уровня,
• различные варианты технологических присоединений,
• возможность использования в промышленных системах автоматизации.

Таким образом, Endress+Hauser Cerabar PMC51    — семейство промышленных преобразователей давления, предназначенных для непрерывного измерения параметров технологических сред. Модель PMC51 использует емкостную керамическую ячейку Ceraphire и преобразует давление в электрический сигнал, доступный промышленным контроллерам. Компания «Олниса» поставляет датчики давления Endress+Hauser и другое контрольно-измерительное оборудование для предприятий России. Поставляемая продукция предназначена для автоматизированных производственных, энергетических и инженерных систем.
