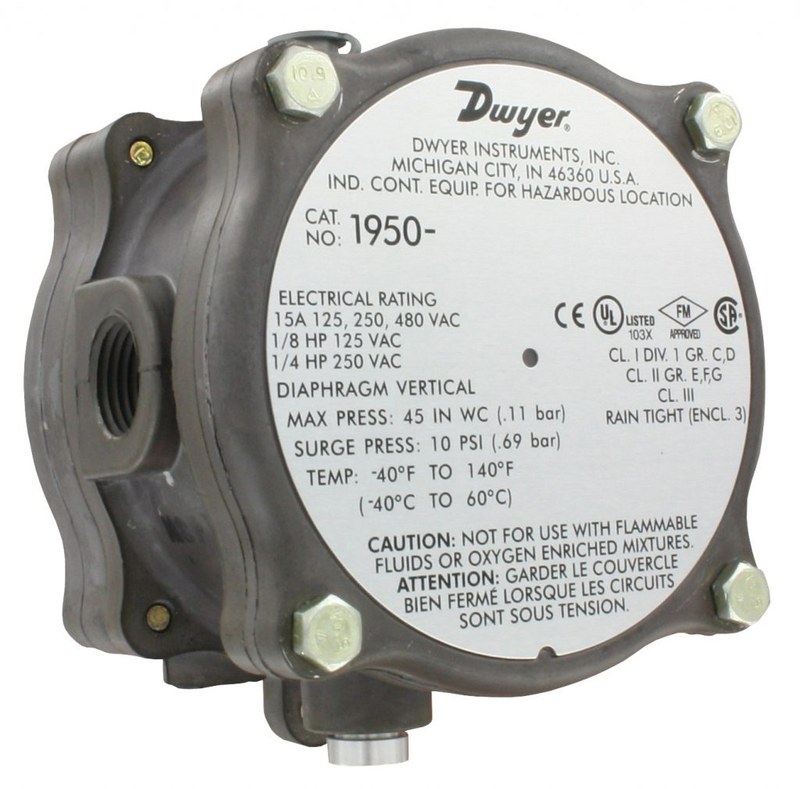

Реле перепада давления Dwyer 1950-1-2F — взрывозащищенный контроль воздушных и газовых систем

Dwyer 1950-1-2F — промышленное дифференциальное реле давления, предназначенное для регистрации достижения установленного перепада давления между двумя точками технологического оборудования. Прибор используется в вентиляционных установках, воздушных трактах, газовых системах и промышленных устройствах, где требуется дискретная сигнализация изменения давления. Модель относится к серии 1950, отличающейся конструктивным исполнением для применения в соответствующих взрывоопасных зонах. Измерительная система основана на чувствительной мембране, воспринимающей разность давлений и воздействующей на электрический переключатель.

Технические характеристики

Основные параметры реле представлены ниже:

• производитель — Dwyer,
• серия — 1950,
• модель — 1950-1-2F,
• категория — дифференциальное реле давления,
• тип измерения — контроль перепада давления,
• нижняя граница настройки — 0,4 дюйма водяного столба,
• верхняя граница настройки — 1,6 дюйма водяного столба,
• диапазон настройки в единицах СИ — приблизительно 100–399 Па,
• эквивалентный диапазон — около 1–4 мбар,
• тип чувствительного элемента — мембрана,
• характер защитного корпуса — взрывозащищенное исполнение серии,
• используемая измеряемая среда — воздух и совместимые негорючие газы для соответствующих исполнений,
• основная функция — сигнализация достижения установленного перепада.

Особенности конструкции

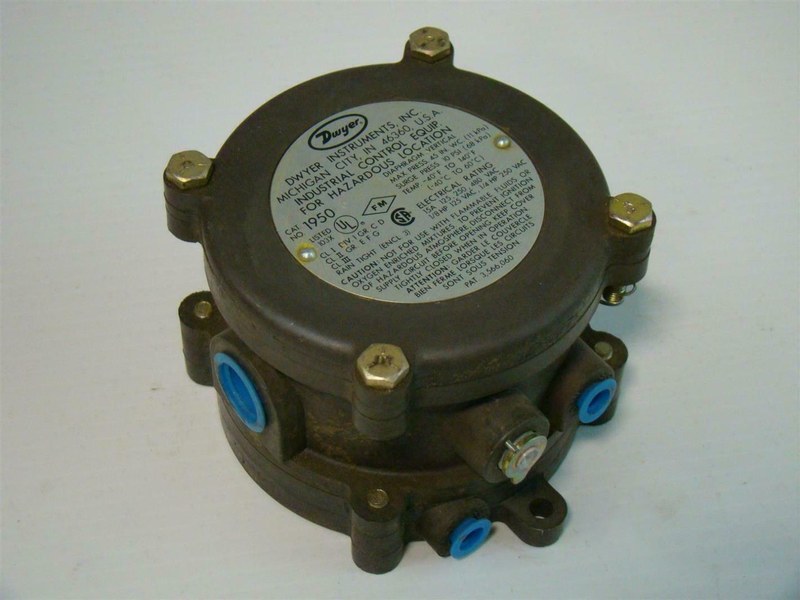

Прибор состоит из металлического корпуса, двух штуцеров давления, измерительной мембраны, регулируемой пружины и электрической контактной системы. Один штуцер подключается к области более высокого давления, другой — к области более низкого. Таким способом на противоположные стороны мембраны действуют разные значения давления. Результирующая сила пропорциональна разности этих значений и эффективной площади мембраны. Поэтому прибор реагирует не на абсолютное давление в одном трубопроводе, а на разность между двумя контролируемыми точками. Пружинный механизм создает противодействующее усилие. При регулировании его предварительного сжатия изменяется величина перепада, необходимая для переключения. Когда давление достигает заданного порога, мембрана перемещается и воздействует на контактную группу. Электрический контакт меняет состояние, формируя сигнал для управляющего оборудования. При последующем изменении перепада происходит обратное переключение. Между этими состояниями существует гистерезис, уменьшающий вероятность частого срабатывания вблизи уставки.

Области применения

Dwyer 1950-1-2F используется в следующих промышленных системах:

• вентиляционные установки,
• контроль аэродинамического сопротивления фильтров,
• технологические воздуховоды,
• системы аспирации,
• промышленные воздуходувки,
• контроль работы вентиляторов,
• газовоздушные тракты совместимого типа,
• системы подтверждения воздушного потока,
• промышленная автоматика с дискретным контролем давления,
• оборудование предусмотренных взрывоопасных зон.

Компания «Олниса» осуществляет поставки контрольно-измерительной аппаратуры Dwyer, включая реле дифференциального давления серии 1950. Продукция предназначена для вентиляционных, технологических и промышленных систем автоматизации.

Преимущества

Основные достоинства прибора:

• контроль небольших значений перепада давления,
• настраиваемая механическая уставка,
• дискретный электрический выход,
• отсутствие необходимости в сложной вычислительной электронике,
• применимость для контроля воздушных фильтров,
• возможность подтверждения работы вентиляторов,
• взрывозащищенное корпусное исполнение,
• компактное включение в управляющие цепи,
• работа по разности давлений между двумя точками.

Таким образом, Dwyer 1950-1-2F — дифференциальное реле давления для контроля аэродинамических и технологических процессов. Мембранный измерительный механизм преобразует достижение заданного перепада давления в переключение электрического контакта. Компания «Олниса» поставляет реле давления Dwyer и другое промышленное контрольно-измерительное оборудование. Поставки осуществляются для предприятий России.
