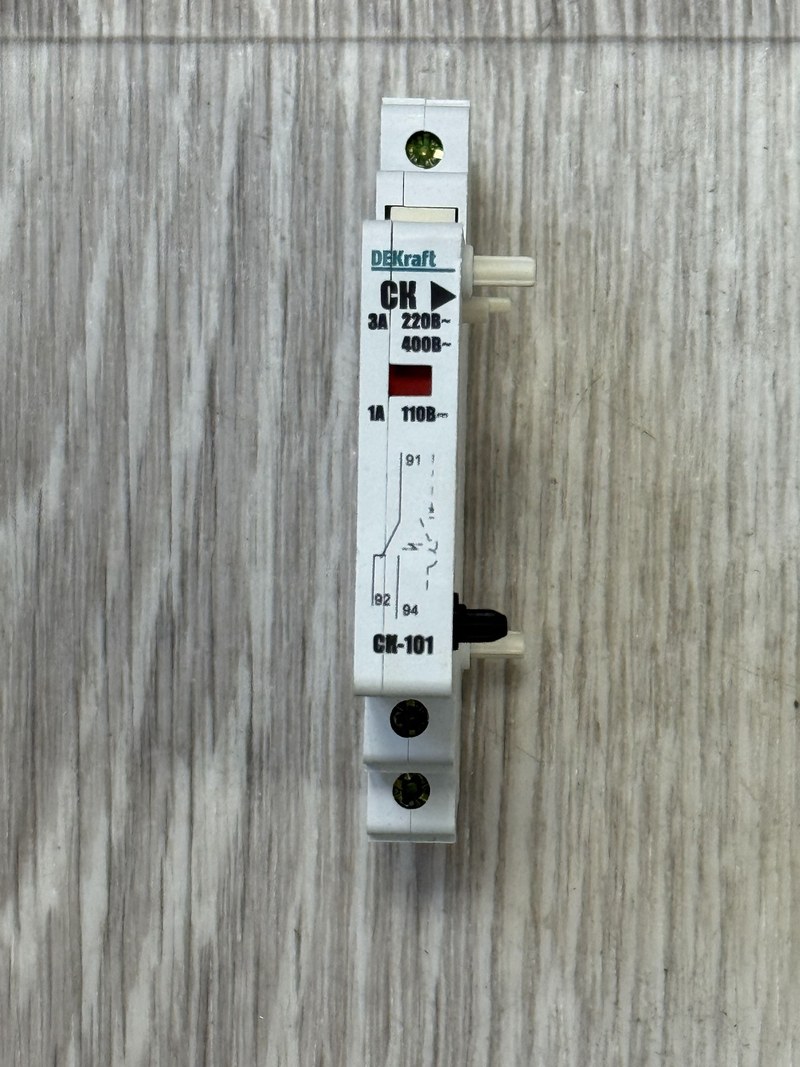

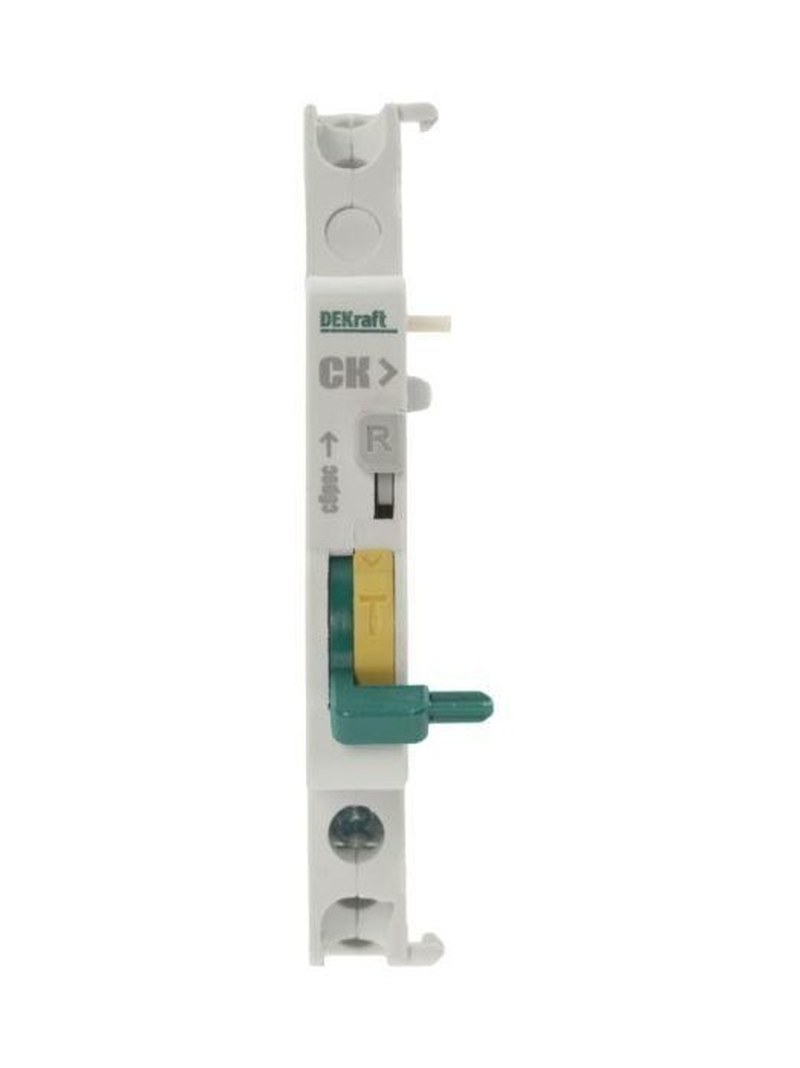

Сигнальный контакт DEKraft СК-101 18101DEK — дистанционный контроль аварийного отключения электрических цепей

DEKraft СК-101 18101DEK — сигнальный контакт, предназначенный для передачи информации об аварийном срабатывании автоматических выключателей и аппаратов дифференциальной защиты. Устройство применяется в распределительных щитах, шкафах управления и системах автоматизированного контроля электрооборудования. Оборудование производится под брендом DEKraft и относится к категории вспомогательных коммутационных устройств. Конструкция обеспечивает механическую связь с защитным аппаратом и изменение состояния электрических контактов при возникновении аварийного отключения. Сигнальный контакт DEKraft СК-101 совместим с автоматическими выключателями ВА-101, ВА-103, ВА-103М и определенными исполнениями дифференциальных автоматов ДИФ-101, ДИФ-101S, ДИФ-102, ДИФ-103 NEW. Устройство позволяет передавать сигнал о срабатывании защиты без непосредственного визуального контроля распределительного оборудования.

Технические характеристики

Основные параметры сигнального контакта DEKraft СК-101 18101DEK представлены ниже:

• производитель — DEKraft,
• категория — сигнальный контакт автоматического выключателя,
• серия — СК-101,
• артикул — 18101DEK,
• функциональное обозначение — SD,
• частота переменного тока — 50/60 Гц,
• категории применения — AC-12, DC-12,
• количество переключающих контактных групп — 1,
• механическая износостойкость — 20 000 циклов,
• коммутационная износостойкость — 10 000 циклов,
• сечение жестких медных проводников — 1–4 мм²,
• сечение гибких медных проводников — 0,5–2,5 мм²,
• момент затяжки контактных соединений — 1 Н·м,
• ширина корпуса — 9 мм,
• сторона присоединения к выключателю — левая,
• максимальное количество совместимых аксессуаров на выключателе — 3,
• индикация состояния — механическая рукоятка,
• функция проверки — TEST,
• тип соединения с основным аппаратом — механический,
• тип электрического подключения — винтовые зажимы.

Особенности конструкции

Основой DEKraft СК-101 18101DEK является компактный изоляционный корпус, внутри которого размещены переключающая контактная группа, механический передаточный элемент и вспомогательный коммутационный механизм. Конструкция обеспечивает передачу информации о защитном отключении основного аппарата. Работа сигнального контакта основана на механическом взаимодействии с механизмом расцепления автоматического выключателя. При нормальной эксплуатации электрической сети контактная группа находится в исходном положении, соответствующем отсутствию аварийного срабатывания. Когда защитный аппарат отключается вследствие перегрузки или короткого замыкания, его внутренний механизм воздействует на сопряженный передаточный элемент. Возникающее перемещение вызывает переключение электрических контактов сигнального устройства.

Области применения

Сигнальный контакт DEKraft СК-101 18101DEK используется в системах контроля состояния низковольтного защитного оборудования:

• промышленные распределительные щиты,
• шкафы управления технологическими процессами,
• системы диспетчеризации электроснабжения,
• электрические щиты административных зданий,
• системы аварийной световой сигнализации,
• распределительные устройства производственных линий,
• шкафы автоматизации насосных станций,
• системы контроля вентиляционного оборудования,
• электроснабжение складских комплексов,
• низковольтные распределительные пункты,
• системы мониторинга автоматических выключателей,
• контроль защитных аппаратов инженерных установок.

Компания «Олниса» осуществляет поставки электротехнического оборудования DEKraft, включая сигнальные контакты СК-101 18101DEK. Продукция поставляется для промышленных распределительных устройств, систем автоматизации и инженерных электрических сетей. Компания предоставляет технические консультации и организует оперативную доставку оборудования по всей России.

Преимущества

Основные эксплуатационные достоинства сигнального контакта DEKraft СК-101 18101DEK представлены ниже:

• дистанционная сигнализация аварийного отключения,
• разграничение аварийного срабатывания и ручной коммутации,
• совместимость с несколькими сериями автоматических выключателей,
• использование переключающей контактной группы,
• номинальный ток до 6 А при напряжении 240 В AC,
• возможность коммутации цепей постоянного тока,
• механическая износостойкость 20 000 циклов,
• коммутационная износостойкость 10 000 циклов,
• компактная ширина корпуса 9 мм,
• наличие контрольной функции TEST,
• механическая индикация состояния,
• простое соединение с совместимым защитным аппаратом,
• возможность подключения медных проводников различного сечения,
• применение в системах электрической сигнализации,
• передача аварийных сигналов в устройства автоматизации.

Таким образом, DEKraft СК-101 18101DEK — сигнальный контакт для автоматических выключателей и аппаратов дифференциальной защиты. Переключающая контактная группа, механическая связь с защитным аппаратом и компактная конструкция обеспечивают передачу информации об аварийном отключении в цепи контроля и сигнализации.
