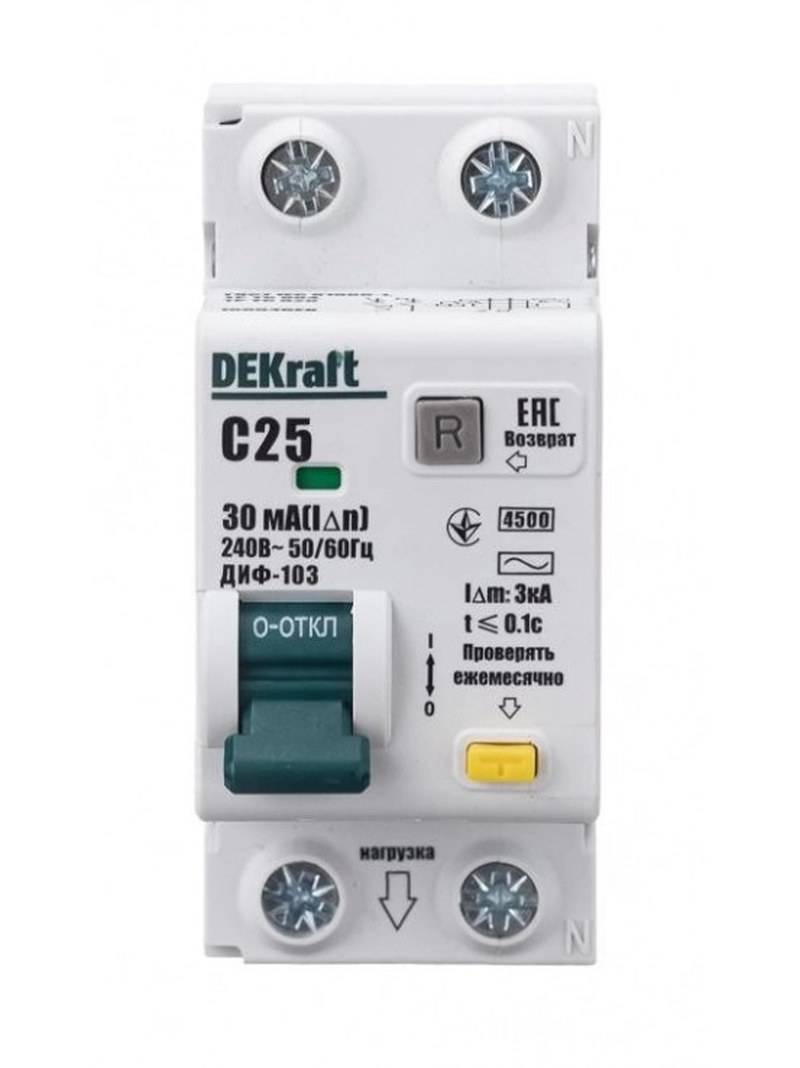

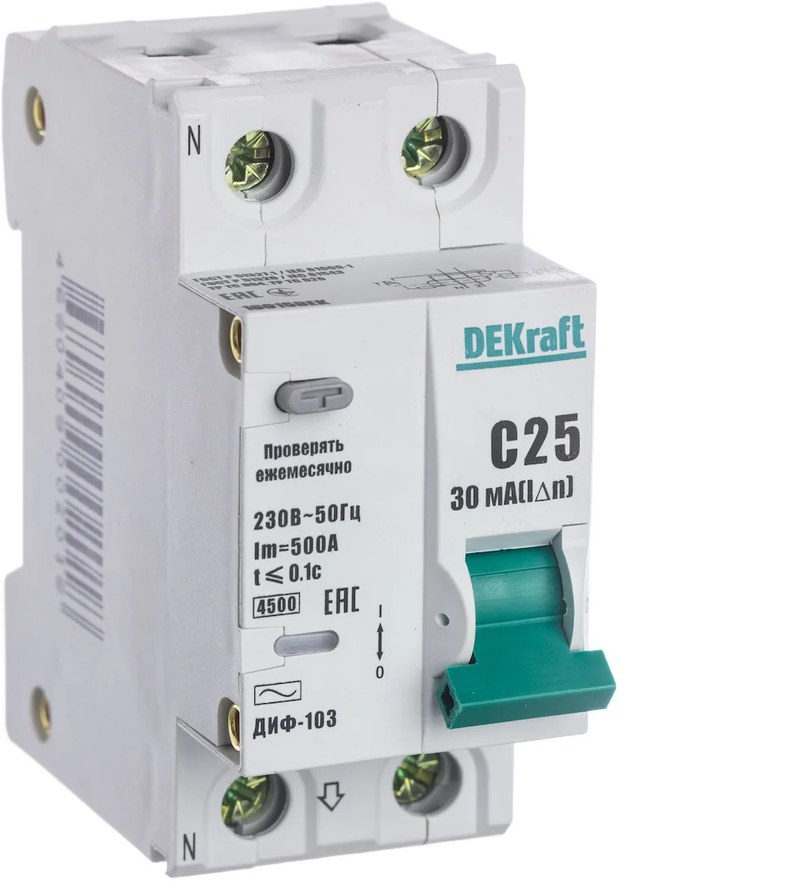

Дифференциальный автомат DEKraft ДИФ-103 16054DEK — защита электросетей от перегрузок, коротких замыканий и токов утечки

DEKraft 16054DEK — дифференциальный автоматический выключатель серии ДИФ-103, предназначенный для комплексной защиты однофазных электрических цепей. Устройство объединяет функции автоматического выключателя и дифференциальной защиты, обеспечивая отключение питания при возникновении сверхтоков или недопустимого остаточного тока. Модель рассчитана на номинальный ток 25 А, имеет характеристику срабатывания C и номинальный отключающий дифференциальный ток 30 мА. Конфигурация 1P+N предусматривает совместное отключение фазного и нейтрального проводников. Такая архитектура используется в низковольтных распределительных системах, где требуется защита проводки от перегрева, ограничение последствий короткого замыкания и снижение опасности поражения электрическим током при повреждении изоляции.

Технические характеристики

Основные параметры DEKraft ДИФ-103 16054DEK представлены ниже:

• производитель — DEKraft,
• серия — ДИФ-103,
• заводской артикул — 16054DEK,
• категория — дифференциальный автоматический выключатель,
• номинальный рабочий ток — 25 А,
• конфигурация полюсов — 1P+N,
• номинальное напряжение — 230 В AC,
• номинальная частота — 50 Гц,
• характеристика электромагнитного расцепления — C,
• область мгновенного расцепления — 5–10 In,
• расчетная область мгновенного расцепления — 125–250 А,
• номинальный дифференциальный ток — 30 мА,
• тип дифференциальной защиты — AC,
• номинальная отключающая способность — 4,5 кА,
• номинальное напряжение изоляции — 500 В,
• степень защиты корпуса — IP20,
• монтажная ширина — 35,7 мм,
• установочная глубина — 74,5 мм,
• способ крепления — DIN-рейка 35 мм.

Особенности конструкции и принцип работы

Внутреннее устройство дифференциального автомата включает силовой контактный механизм, тепловой расцепитель, электромагнитную защиту, дифференциальный трансформатор и электронно-механическую систему отключения. При нормальном электроснабжении рабочий ток проходит через фазный проводник к потребителю и возвращается через нейтральную линию. В исправной цепи мгновенная сумма токов через измерительный трансформатор равна нулю. Если изоляция повреждается и часть тока начинает проходить через посторонний путь, возникает дифференциальный небаланс. Измерительный механизм фиксирует изменение магнитного потока и формирует воздействие на систему отключения. Номинальный порог 30 мА применяется для дополнительной защиты от поражения электрическим током. Однако он не означает полного исключения электрической опасности и не заменяет защитное заземление. Тепловой расцепитель выполняет другую задачу. При продолжительной перегрузке токопроводящий биметаллический элемент нагревается и постепенно деформируется. При достижении соответствующего состояния механизм освобождает контактную систему.

Области применения

DEKraft 16054DEK используется в следующих системах:

• однофазные распределительные щиты,
• розеточные линии производственных помещений,
• электропитание вспомогательного оборудования,
• электрические системы коммерческих зданий,
• инженерные шкафы управления,
• бытовые и офисные распределительные сети,
• линии маломощных технологических потребителей,
• электрические установки с требованиями к дополнительной дифференциальной защите.

Компания «Олниса» осуществляет поставки электротехнической аппаратуры DEKraft, включая дифференциальный автомат ДИФ-103 16054DEK. В номенклатуру поставляемой продукции входят устройства защиты однофазных и трехфазных сетей, аппараты коммутации и компоненты распределительных шкафов.

Преимущества

Основные эксплуатационные достоинства модели:

• объединение нескольких защитных функций в одном корпусе,
• номинальная токовая нагрузка 25 А,
• дифференциальная чувствительность 30 мА,
• компактный монтаж в электрическом шкафу,
• отключение фазного и нейтрального проводников,
• защита при перегрузках и коротких замыканиях,
• возможность функциональной проверки дифференциального механизма,
• применение в типовых однофазных электроустановках.

Таким образом, DEKraft 16054DEK представляет собой комбинированное защитное устройство, объединяющее термомагнитный механизм и дифференциальный контроль электрической цепи. Оно предназначено для ограничения последствий перегрузок, коротких замыканий и определенных видов токов утечки. Компания «Олниса» поставляет дифференциальные автоматы DEKraft для предприятий, строительных и инженерных объектов. Промышленная электротехническая аппаратура представлена в номенклатуре поставок компании по России.
