Тестер напряжения Fluke T130 — особенности применения в промышленной электротехнике
Fluke T130 — двухполюсный тестер для проверки напряжения и целостности цепей в низковольтных установках. Его применяют в распределительных щитах, цепях управления и на клеммах оборудования. Два контактных щупа подключают к контрольным точкам, а световая и цифровая индикация показывают результат. T130 предназначен для первичной электротехнической диагностики: базовые проверки выполняются без ручного переключения диапазонов. Использование прибора не отменяет установленного порядка безопасного отключения электроустановки.
Технические характеристики
При оценке возможностей Fluke T130 учитывают предел напряжения, способ индикации и категорию защиты от перенапряжений:
- Тип прибора — двухполюсный тестер напряжения и цепей,
- Диапазон номинальных ступеней световой индикации — 12, 24, 50, 120, 230, 400 и 690 В,
- Предел контроля — 690 В переменного и постоянного тока,

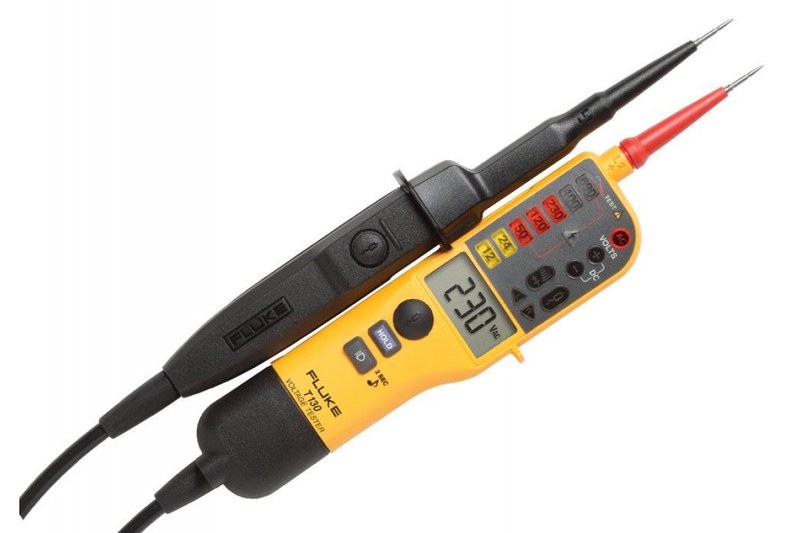

- Индикация напряжения — светодиодная шкала и цифровой ЖК-дисплей,
- Определение полярности — индикация положительного и отрицательного потенциала при постоянном токе,
- Типовые частоты проверяемой сети — 50 и 60 Гц,
- Категория электробезопасности — CAT III 690 В и CAT IV 600 В,
- Степень защиты корпуса — IP64, защита от пыли и брызг воды,
- Электропитание вспомогательных функций — две батареи по 1,5 В типа AAA,

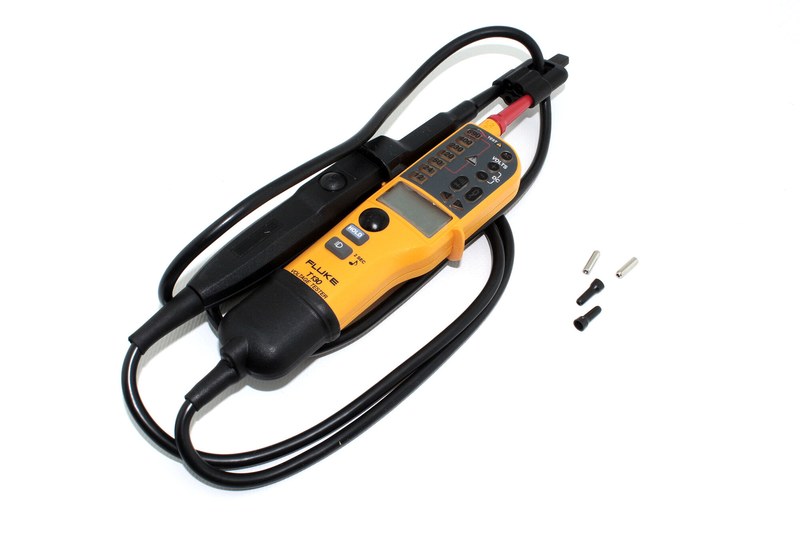

- Конструктивное исполнение — два измерительных наконечника, соединенных гибким изолированным проводом.
Допустимость измерений зависит от состояния щупов и категории электроустановки. Числовой результат сопоставляют со светодиодной шкалой.
Принцип действия
При подключении двух щупов к цепи входной тракт определяет разность потенциалов. Сигнал поступает на ЖК-дисплей и ступенчатую светодиодную шкалу, позволяя распознать уровень напряжения без установки диапазона:
- Подключение к двум точкам — формирование замкнутого измерительного контура,
- Обработка входного сигнала — распознавание переменного либо постоянного напряжения,
- Светодиодная индикация — ориентировочное определение достигнутой ступени напряжения,
- ЖК-индикация — представление измеренного значения в числовой форме,
- Вибрационный отклик — дополнительное тактильное предупреждение при обнаружении напряжения,
- Контроль полярности — различение направления постоянного напряжения между щупами,
- Проверка исправности — испытание тестера на заведомо действующем источнике до и после контроля отсутствия напряжения.
Для достоверной проверки важны надежный контакт электродов и исправность тестера. Отсутствие индикации без предварительного испытания прибора не доказывает обесточивание.
Измерительные режимы
Основные режимы охватывают контроль напряжения и вспомогательные проверки электрических соединений:
- Двухполюсная проверка напряжения — определение разности потенциалов между фазой и нейтралью, двумя фазами либо иными точками,
- Контроль постоянного напряжения — проверка источников питания, цепей автоматики и распределительных клемм с указанием полярности,
- Проверка непрерывности — обнаружение электрического соединения в предварительно обесточенной цепи со звуковой индикацией,
- Однополюсное определение фазы — вспомогательное распознавание фазного проводника при допустимых условиях использования,
- Определение чередования фаз — вспомогательная проверка направления последовательности фаз трехфазной системы,
- Режим подключаемой нагрузки — снижение влияния наведенного и остаточного напряжения при использовании предусмотренного прибором управления,
- Подсветка — улучшение читаемости дисплея и видимости участка измерения при недостаточном освещении.
Нагрузочный режим способен вызвать срабатывание чувствительной защиты. Определение фазы и чередования фаз зависит от схемы сети и условий контакта.
Практическое применение
Fluke T130 используют для кратковременной диагностики цепей питания и управления. Он не заменяет лабораторные измерительные приборы:
- Распределительные щиты — проверка потенциалов на вводах, отходящих линиях и клеммных блоках,
- Шкафы автоматики — контроль цепей питания реле, контакторов и исполнительных устройств,
- Кабельные линии — проверка непрерывности отдельных жил после отключения питания,
- Трехфазные установки — ориентировочное определение последовательности фаз,
- Ремонтные работы — контроль состояния участка до начала операций с проводниками,
- Электромонтаж — проверка розеточных групп и соединений после сборки схемы.
T130 не измеряет ток, сопротивление изоляции высоким испытательным напряжением и параметры качества электроэнергии. Проверку непрерывности проводят только на обесточенном участке.
Таким образом, Fluke T130 сочетает двухполюсную проверку напряжения до 690 В, цифровую и световую индикацию, контроль непрерывности и дополнительные диагностические режимы. Его применение требует соблюдения правил электробезопасности. Компания «Олниса» поставляет тестеры Fluke T130 промышленным предприятиям и организациям энергетического сектора. Поставки этой модели ориентированы на оснащение электротехнических подразделений и объектов промышленной инфраструктуры. «Олниса» — поставщик промышленного измерительного оборудования.
