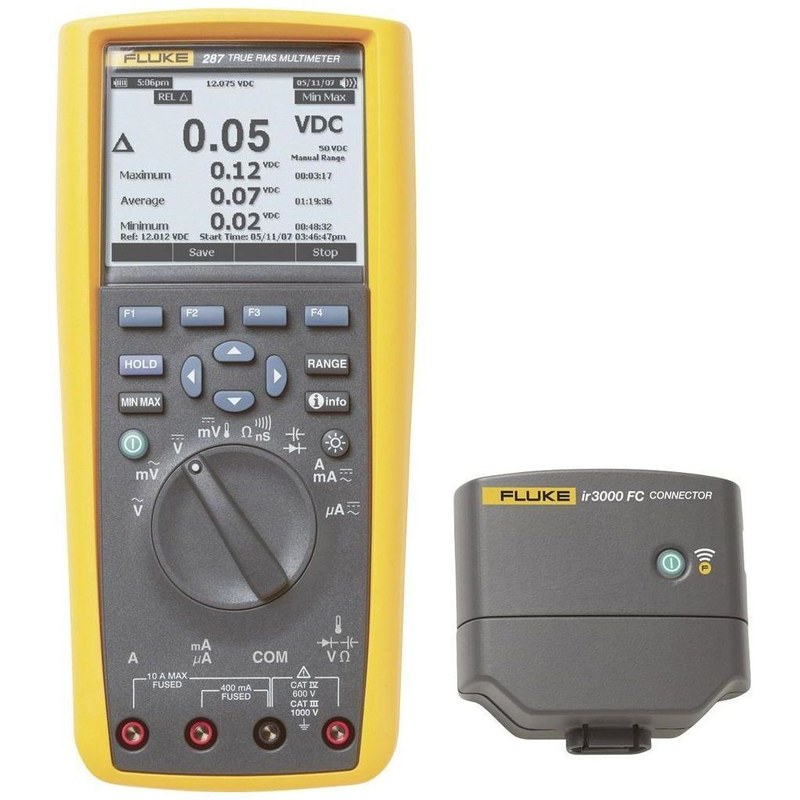

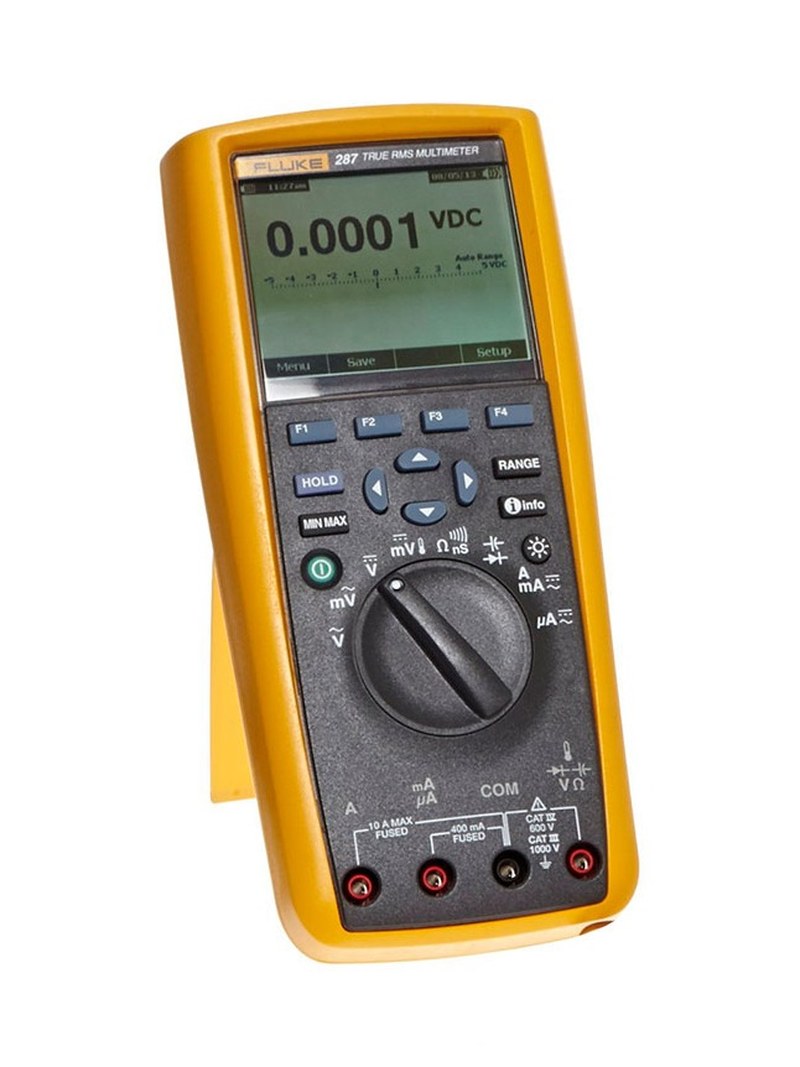

Цифровой мультиметр Fluke 287 — надежное решение для промышленной диагностики электрооборудования
Цифровой мультиметр Fluke 287 представляет собой переносной измерительный прибор класса True RMS для диагностики электронных устройств и узлов промышленной автоматики. Модель применяется при проверках источников питания, сигнальных линий, контактов и температурных процессов.
Технические характеристики
Измерительные возможности Fluke 287 определяются пределами диапазонов, разрешением индикации и нормируемой погрешностью. Для конкретной функции точность зависит от выбранного предела, частоты сигнала и условий окружающей среды. К основным параметрам относятся:
- измерение переменного напряжения True RMS — до 1000 В, с учетом формы сигнала и применимого частотного диапазона,
- измерение постоянного и переменного тока — до 10 А в штатном режиме,
- измерение частоты — до 999,99 кГц при достаточном уровне входного сигнала,
- измерение температуры термопарой типа K — ориентировочно от −200 до +1350 C с учетом ограничений датчика,
- разрядность цифрового отсчета — до 50 000 единиц,
- графический дисплей — матрица 320 × 240 точек с отображением измерений и временных зависимостей,
- категория электробезопасности — CAT III 1000 В и CAT IV 600 В.
Режимы измерения и анализа
Функциональная структура прибора объединяет стандартные измерения и средства наблюдения за динамикой сигнала. Переключение режимов осуществляется поворотным селектором и экранными командами. Пользователю доступны:
- постоянное и переменное напряжение с вычислением действующего значения переменной составляющей,
- измерение постоянного и переменного тока с подключением щупов к соответствующим входам,
- сопротивление, прозвонка цепи со звуковой сигнализацией и проверка полупроводниковых диодов,
- емкость конденсаторов с учетом времени заряда на верхних пределах,
- частота, длительность импульса и коэффициент заполнения периодического сигнала,
- температура по термопаре типа K с выводом результата в градусах Цельсия или Фаренгейта,
- фиксация минимальных, максимальных и усредненных значений в режиме Min/Max,
- удержание стабильных показаний и регистрация последовательности измерений во внутренней памяти.
Конструкция и измерительный тракт
Корпус Fluke 287 рассчитан на переносную эксплуатацию; органы управления расположены так, чтобы оператор мог переключать функции и считывать результаты непосредственно на объекте. Конструктивная схема включает следующие узлы:
- входные разъемы COM, V/ и отдельные токовые гнезда для различных измерительных цепей,
- защитные элементы, ограничивающие последствия перегрузок в пределах установленных категорий,
- коммутационный переключатель функций и электронные схемы выбора измерительного диапазона,
- аналого-цифровой преобразователь, формирующий дискретные данные для последующей обработки,
- микропроцессорный блок с расчетом действующих, средних и экстремальных значений,
- жидкокристаллический дисплей с графиками, меню и отображением дополнительных параметров,
- энергонезависимая память для записи результатов и последующего просмотра,
- автономное питание от шести батарей типоразмера AA.
Регистрация данных и TrendCapture
Встроенная функция TrendCapture предназначена для графического представления зарегистрированных значений. В отличие от мгновенной цифровой индикации, журнал измерений позволяет восстановить характер изменения электрической величины за период наблюдения. Алгоритм включает несколько последовательных операций:
- задание измеряемой функции, предела и допустимых параметров регистрации,
- периодический опрос измерительного тракта и сохранение результатов с временной привязкой,
- формирование истории показаний и выделение участков с аномальными отклонениями,
- построение тренда на экране для визуального сопоставления последовательных значений,
- просмотр сохраненных записей с последующей передачей данных при наличии совместимого интерфейса и программного обеспечения.
TrendCapture полезен при анализе медленного дрейфа напряжения, нестабильности источников питания и повторяющихся кратковременных нарушений. При этом журнал не заменяет осциллограф: очень быстрый переходный процесс может оказаться короче интервала регистрации и не попасть в сохраненную последовательность.
Таким образом, Fluke 287 сочетает многофункциональное измерение True RMS, развитую цифровую индикацию и регистрацию временных изменений в переносном устройстве. Его возможности ориентированы на техническую диагностику, поиск нестабильных режимов и документирование параметров электрических цепей. Компания «Олниса» осуществляет поставки цифровых мультиметров Fluke 287 и промышленного измерительного оборудования. В ассортименте поставляемой продукции представлены приборы для электротехнических измерений и контроля промышленных систем. «Олниса» обеспечивает поставку измерительной техники для предприятий различных отраслей.
