Мегаомметр Fluke 1550C — технические характеристики, функциональные возможности и преимущества

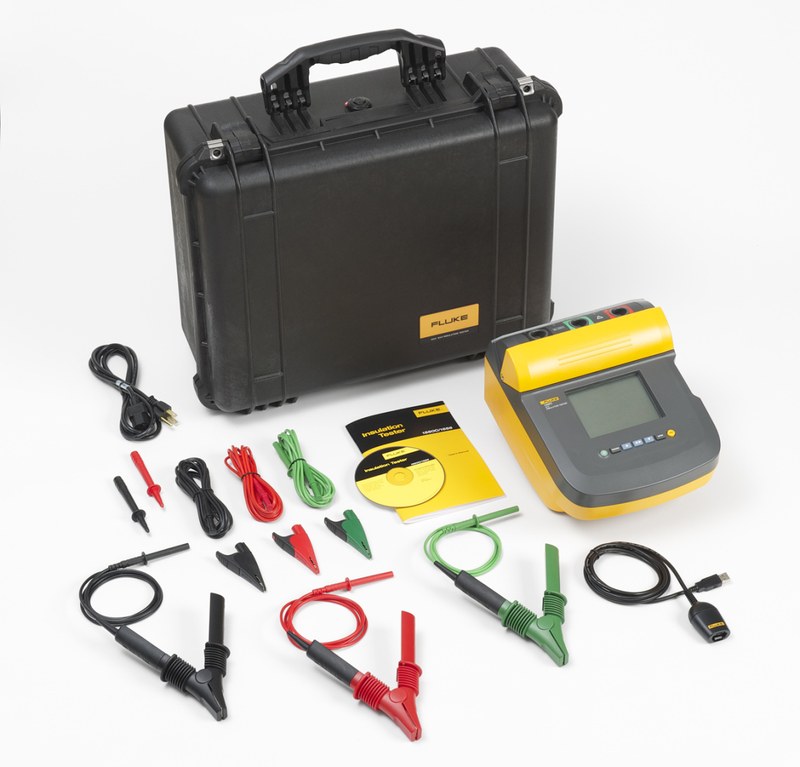

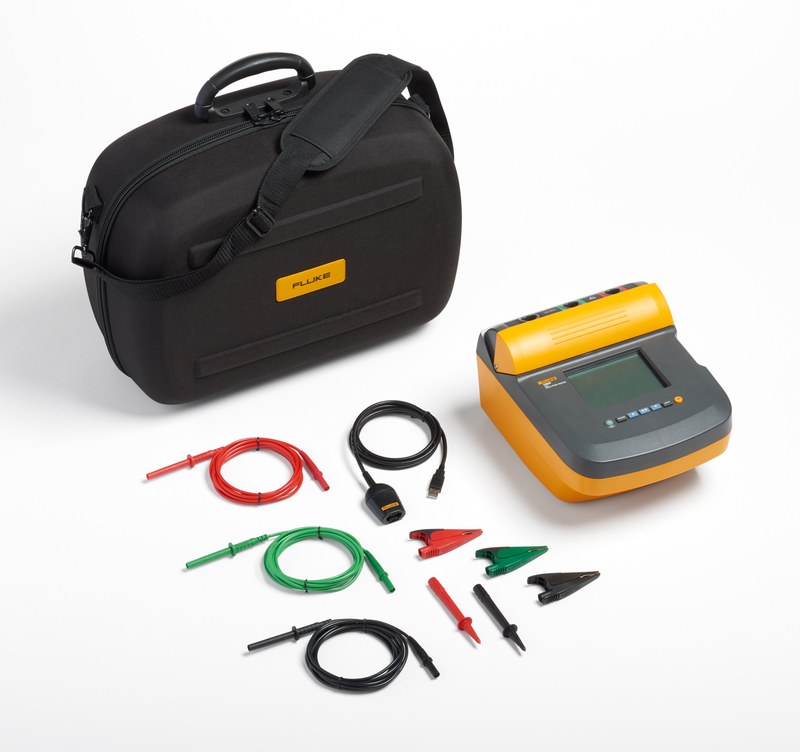

Fluke 1550C — цифровой мегаомметр для испытаний изоляции напряжением до 5000 В. Он используется для контроля обмоток электрических машин, кабелей, трансформаторов и распределительных устройств. Прибор определяет сопротивление изоляции и его изменение во времени. Это важно для выявления деградации диэлектрика до появления пробоя в рабочем режиме. Высоковольтное испытание выявляет токи утечки, связанные с состоянием диэлектрика, влажностью и загрязнением. Результат сопоставляют с нормативами для объекта и прежними измерениями: единого порога исправности в МОм нет.

Технические характеристики

Fluke 1550C предназначен для высокоомных цепей:

• максимальное испытательное напряжение постоянного тока — 5000 В,
• фиксированные уровни испытания — 250, 500, 1000, 2500 и 5000 В,
• регулировка испытательного напряжения — с шагом 50 В в области до 1000 В и 100 В выше 1000 В,
• верхний предел измеряемого сопротивления изоляции — 1 ТОм, или 1 000 000 МОм,
• индикация внешнего напряжения на проверяемой цепи — до 600 В переменного или постоянного тока,
• категория электробезопасности измерительных цепей — CAT III 1000 В и CAT IV 600 В,
• емкость внутренней памяти — до 99 результатов испытаний.

Категории CAT характеризуют стойкость к перенапряжениям, а не разрешение испытывать изоляцию под рабочим напряжением. Точность неодинакова по всей шкале и зависит от напряжения, сопротивления и условий. При больших сопротивлениях существенны токи по поверхности изолятора и помехи от соседних цепей.

Конструкция измерительной системы

Конструкция объединяет источник высокого напряжения, измерительный тракт, блок управления и защитные узлы:

• источник испытательного напряжения постоянного тока — формирует выбранный потенциал между измерительными выводами,
• измерительный тракт — регистрирует ток через диэлектрик и рассчитывает сопротивление,
• защитный вывод Guard — отводит паразитный поверхностный ток, который способен исказить показания,
• дисплей — отображает сопротивление, напряжение, время и диагностические показатели,
• клавиши управления — задают уровень напряжения и последовательность испытания,
• аккумуляторное питание — обеспечивает автономную работу на удаленных объектах,
• память — сохраняет данные для последующего сопоставления результатов.

Применение вывода Guard особенно важно при испытании кабельных окончаний, загрязненных изоляторов и длинных токопроводящих конструкций. Он позволяет отделить часть поверхностной утечки от объемного тока изоляции. Неверное подключение Guard искажает результат.

Принцип работы и измеряемые процессы

При запуске испытания преобразователь повышает напряжение между выводами, после чего измерительная схема контролирует проходящий ток. Сопротивление определяется соотношением R = U/I, где U выражено в вольтах, I — в амперах, а R — в омах. Например, при 1000 В и токе 1 мкА расчетное сопротивление составляет 1000 МОм, то есть 1,0 ГОм. Пример иллюстрирует расчет, а не погрешность. Аналогично при напряжении 5000 В и токе 1 мкА сопротивление составит 5 ГОм. Из-за емкости объекта выход на устойчивые показания может занимать заметное время. Ток включает несколько составляющих. Первоначально заметен емкостной зарядный ток, затем уменьшается ток диэлектрической абсорбции; установившаяся составляющая характеризует проводимость и утечки. Поэтому ранний и поздний отсчеты могут различаться.

Режимы испытаний

Временные режимы Fluke 1550C показывают изменение сопротивления при длительной нагрузке:

• обычное измерение — подача выбранного постоянного напряжения и регистрация сопротивления,
• испытание с таймером — выдержка напряжения в течение установленного оператором интервала,
• коэффициент диэлектрической абсорбции DAR — отношение сопротивления на 60-й секунде к значению на 30-й секунде,
• индекс поляризации PI — отношение сопротивления через 10 минут к значению через 1 минуту,
• плавное повышение напряжения Ramp — наблюдение реакции изоляции на рост напряжения и выявление признаков пробоя.

Например, при сопротивлении 200 МОм через 1 минуту и 500 МОм через 10 минут индекс PI равен 2,5. PI и DAR интерпретируют с учетом материала, температуры и отраслевого стандарта. Влажная и загрязненная поверхность снижает сопротивление без объемного разрушения диэлектрика.

Порядок измерения и безопасность

Высоковольтное испытание проводят только на обесточенном, изолированном от питающих цепей объекте. Перед подключением проверяют отсутствие напряжения и учитывают остаточный заряд. Чувствительную электронику отделяют от высоковольтной цепи:

• подготовка — отключение источников питания и исключение повторного включения,
• подключение — установка измерительных проводов и при необходимости вывода Guard,
• установка режима — задание допустимого для объекта напряжения и длительности,
• испытание — фиксация сопротивления и его изменения во времени,
• завершение — снятие напряжения, ожидание разряда и подтверждение безопасного остаточного потенциала,
• документирование — запись напряжения, времени, температуры и результатов.

После отключения объект может сохранять заряд: автоматический разряд не отменяет проверки безопасного напряжения. Повторные испытания проводят по единой методике с учетом температуры и влажности. Перед началом работы проверяют целостность испытательных проводов и состояние их изоляции.

Таким образом, Fluke 1550C сочетает испытательное напряжение до 5 кВ, измерение сопротивления до 1 ТОм и анализ временных характеристик изоляции. Использование PI, DAR и защитного вывода Guard повышает информативность диагностики электрических машин, кабелей и высоковольтных узлов при соблюдении правил безопасности. Компания «Олниса» осуществляет поставки мегаомметров Fluke 1550C для промышленных предприятий и организаций энергетического сектора. «Олниса» поставляет измерительное оборудование Fluke для технического оснащения производственной и электротехнической инфраструктуры.
