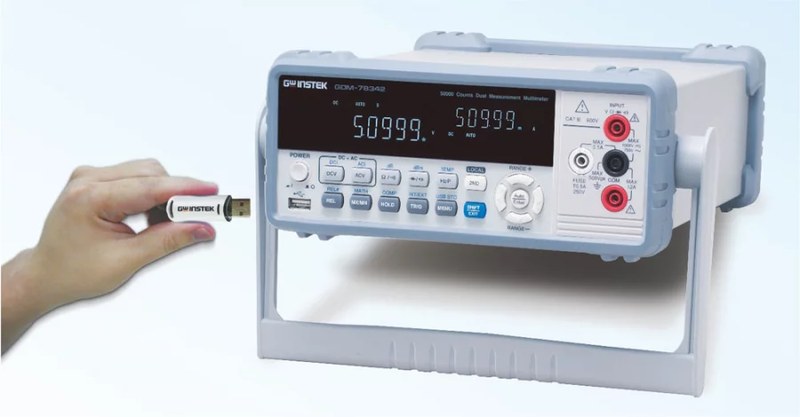

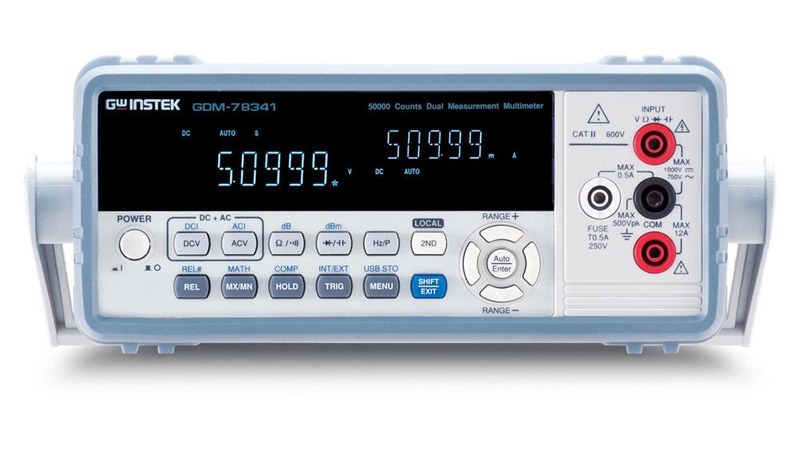

Цифровой вольтметр GW Instek GDM-78341 — высокоточная диагностика электронных компонентов и электрических цепей
Автоматический выключатель Hager на 16 А обеспечивает тепловую защиту от длительной перегрузки и электромагнитное отключение при коротком замыкании. Конкретные параметры зависят от серии и исполнения; при проектировании и монтаже их проверяют по маркировке и документации производителя. Для надёжной работы номинал и характеристику аппарата согласуют с кабелем, нагрузкой и расчётными параметрами сети.
Технические характеристики
Ниже перечислены следующие параметры:
- Номинальный ток — 16 А,
- Номинальное напряжение — обычно 230 В переменного тока для однофазной цепи,
- Номинальная частота — обычно 50 Гц; применение при частоте 60 Гц зависит от модели,
- Число полюсов — 1, 1P+N, 2, 3 или 4 в зависимости от исполнения,
- Времятоковая характеристика — B, C или D у моделей, для которых доступны такие варианты,
- Отключающая способность — зависит от серии; для модульных автоматов встречаются значения 4,5 кА, 6 кА и выше,
- Тип монтажа — установка на DIN-рейку шириной 35 мм,
- Ширина однополюсного исполнения — обычно около 17,5 мм; многополюсные аппараты занимают несколько модульных мест,
- Степень защиты лицевой части — как правило, IP20 при штатной установке в закрытом распределительном щите,
- Допустимое сечение проводников, момент затяжки клемм и рабочая температура — определяются паспортом конкретного аппарата.
Ток 16 А задаёт номинальный режим, но не означает, что линия при любом монтаже может постоянно работать с такой нагрузкой. Допустимый ток кабеля зависит от его сечения и материала, способа прокладки, температуры окружающей среды и количества нагруженных проводников. Поэтому номинал автомата должен быть согласован с параметрами защищаемой линии.
Принцип действия и характеристики срабатывания
Внутри автоматического выключателя работают два расцепителя. Тепловой расцепитель защищает цепь от длительной перегрузки, а электромагнитный — от короткого замыкания. Оба механизма воздействуют на общий механизм свободного расцепления, который размыкает контакты независимо от положения рукоятки. Тепловая защита основана на нагреве биметаллической пластины. Ток проходит через элемент и повышает его температуру. При продолжительной перегрузке пластина изгибается, приводит в действие механизм расцепления и отключает линию. Время отключения зависит от величины тока и степени предварительного нагрева. Эта инерционность позволяет аппарату переносить кратковременные повышения нагрузки, которые не представляют длительной угрозы проводке. Электромагнитная защита срабатывает при резком росте тока. Встроенная катушка создаёт магнитное поле, которое перемещает якорь и освобождает механизм отключения. Процесс занимает значительно меньше времени, чем тепловое срабатывание, и применяется при коротком замыкании. Порог мгновенного расцепления зависит от времятоковой характеристики аппарата.
Для характеристики B мгновенное срабатывание обычно происходит при токе порядка 3–5 номинальных токов. Для автомата на 16 А это ориентировочно 48–80 А. У характеристики C типичный диапазон составляет 5–10 номинальных токов, или примерно 80–160 А для аппарата на 16 А. У характеристики D диапазон обычно составляет 10–20 номинальных токов, то есть около 160–320 А. Эти значения объясняют принцип различия характеристик; точные границы и время отключения определяются времятоковой кривой конкретной модели. Характеристика B применяется в цепях, где пусковые токи сравнительно невелики. Характеристика C подходит для многих распределительных линий с умеренными пусковыми токами. Характеристика D может использоваться для оборудования с выраженным пусковым током, если расчёт сети подтверждает достаточный ток короткого замыкания для надёжного отключения. Выбирать характеристику только по номиналу 16 А нельзя: необходимо учитывать кабель, нагрузку и параметры сети.
Конструкция и монтаж
Корпус модульного автомата изготовлен из электроизоляционного материала. Внутри размещены неподвижный и подвижный контакты, приводной механизм, тепловой и электромагнитный расцепители и дугогасительная камера. При размыкании контактов может возникнуть электрическая дуга. Дугогасительная камера разделяет её на короткие участки и помогает погасить, снижая воздействие на контактную систему. Аппарат защёлкивают на DIN-рейке и подключают к проводникам через клеммы. Тип проводника, допустимое сечение, способ оконцевания и момент затяжки указываются изготовителем для конкретной серии. При установке соблюдают схему подключения и требования электробезопасности. Нельзя определять допустимость соединения только по внешнему сходству аппаратов: данные по клеммам и проводникам сверяют с документацией. Рукоятка служит для ручного включения и отключения. После срабатывания защиты её положение может указывать на отключение цепи. Перед повторным включением необходимо устранить причину перегрузки или короткого замыкания. Частое использование автомата для оперативной коммутации нагрузки допустимо только в пределах режима, указанного производителем.
Применение автомата
Автомат на 16 А устанавливают в групповых линиях освещения, розеточных цепях и цепях стационарного оборудования, если расчёт подтверждает соответствие номинала кабелю и нагрузке. При напряжении 230 В произведение напряжения и тока составляет около 3,68 кВА. Это ориентировочная полная мощность однофазной нагрузки; допустимая активная мощность зависит от коэффициента мощности и режима работы оборудования. Отключающая способность должна быть не ниже ожидаемого тока короткого замыкания в точке установки. Если ток повреждения превышает паспортное значение, аппарат может не обеспечить безопасное отключение. При проектировании также учитывают согласование с вышестоящими защитными аппаратами, чтобы повреждение одной линии не приводило к нежелательному отключению всей системы. Перед установкой конкретного Hager на 16 А сверяют артикул, число полюсов, времятоковую характеристику, отключающую способность и номинальное напряжение. Одинаковый ток не гарантирует одинакового поведения аппаратов: модели с разными характеристиками срабатывают при разных уровнях пускового и аварийного тока.
Таким образом, одного значения тока недостаточно, чтобы определить точное исполнение: устройства различаются числом полюсов, времятоковой характеристикой, отключающей способностью и серией. Поэтому параметры конкретного аппарата следует сверять с маркировкой на корпусе и паспортом изделия. Компания «Олниса» осуществляет поставку промышленного оборудования, в том числе электротехнических изделий Hager. Поставка автоматических выключателей на 16 А помогает предприятиям комплектовать распределительные системы для защиты электрических линий. «Олниса» предлагает промышленному рынку поставку оборудования для электроснабжения и эксплуатации инженерной инфраструктуры.
