Тепловизор Fluke TiS55 — точность измерения температуры и преимущества инфракрасной диагностики
Fluke TiS55 — портативный тепловизор для бесконтактного контроля температуры и обследования оборудования в промышленной и инженерной инфраструктуре. Прибор регистрирует инфракрасное излучение объектов, формирует на его основе термограмму и отображает распределение температуры по поверхности. Такой способ диагностики позволяет обнаруживать перегревы, охлаждённые участки и температурные неоднородности без непосредственного контакта с токоведущими частями, корпусами механизмов и другими исследуемыми элементами.
Технические характеристики
Ниже приведены основные параметры, относящиеся к тепловизионной платформе TiS55:
- Инфракрасное разрешение матрицы — 256 × 192 пикселя,
- число температурных точек в одном кадре — 49 152,
- диапазон измеряемой температуры — от −20 до +550 C,
- тепловая чувствительность — около 0,08 C при температуре объекта 30 C,
- погрешность измерения — ±2 C или ±2 % от показания, в зависимости от того, какое значение больше,
- частота обновления изображения — до 9 Гц в исполнениях с ограничением частоты кадров,
- поле зрения — приблизительно 28 по горизонтали и 20 по вертикали,
- минимальное расстояние фокусировки — около 0,15 м,
- пространственное разрешение IFOV — около 1,91 мрад,
- дисплей — цветной экран диагональю около 3,5 дюйма,
- видимое изображение — встроенная цифровая камера с разрешением до 5 мегапикселей в соответствующих исполнениях,
- класс защиты корпуса — IP54 для защиты от пыли и брызг воды,
- устойчивость к падению — до 2 м при соблюдении условий изготовителя,
- рабочая температура окружающей среды — ориентировочно от −10 до +50 C,
- хранение данных — во внутренней памяти и на съёмном носителе, если он входит в комплект исполнения.
Разрешение 256 × 192 задаёт количество пространственных элементов инфракрасной матрицы. Каждый элемент регистрирует излучение от соответствующей зоны поля зрения, а встроенный процессор преобразует сигнал в значение температуры и цветовой тон. Показатель 49 152 относится к числу пикселей матрицы; он не означает такую же абсолютную точность определения размера дефекта. Для оценки мелких объектов важны также расстояние до поверхности, оптика и пространственное разрешение. Тепловая чувствительность около 0,08 C характеризует способность различать небольшую разницу температур между соседними участками сцены при заданных лабораторных условиях. Она не тождественна точности измерения температуры. Точность порядка ±2 C или ±2 % определяет допустимое отклонение численного результата в предусмотренном диапазоне и при соблюдении методики. При обследовании отражающих, блестящих или неоднородных материалов показание может зависеть от коэффициента излучения и окружающих источников тепла.
Принцип формирования термограммы
Оптическая система направляет инфракрасное излучение на матричный детектор. Излучение поверхности зависит от её температуры, свойств материала и отражений от окружающих предметов. Детектор преобразует поступившую энергию в электрический сигнал, после чего электроника выполняет коррекцию, расчёт температурных значений и формирование изображения. Результат выводится на экран в виде цветовой карты. Палитра связывает диапазон температур с последовательностью цветов. Например, холодные области могут отображаться тёмными оттенками, а более тёплые — жёлтыми, оранжевыми или светлыми. Цвет является способом визуализации, а не отдельным измерением: численные значения определяются по шкале и установленному диапазону. Автоматический режим масштабирования подстраивает границы палитры к текущей сцене, тогда как ручная настройка позволяет зафиксировать температурную шкалу для сравнения нескольких снимков. В термограмме важно различать реальную температуру поверхности и кажущуюся температуру, которую прибор вычисляет по принятому инфракрасному сигналу. Для большинства неметаллических поверхностей коэффициент излучения высок, поэтому измерение обычно проще интерпретировать. Полированные металлы отражают внешнее излучение и могут давать результат, отличающийся от температуры самого объекта. Для повышения повторяемости измерений задают коэффициент излучения, отражённую температуру и, при необходимости, параметры расстояния и влажности, доступные в выбранной конфигурации программного обеспечения.
Конструкция

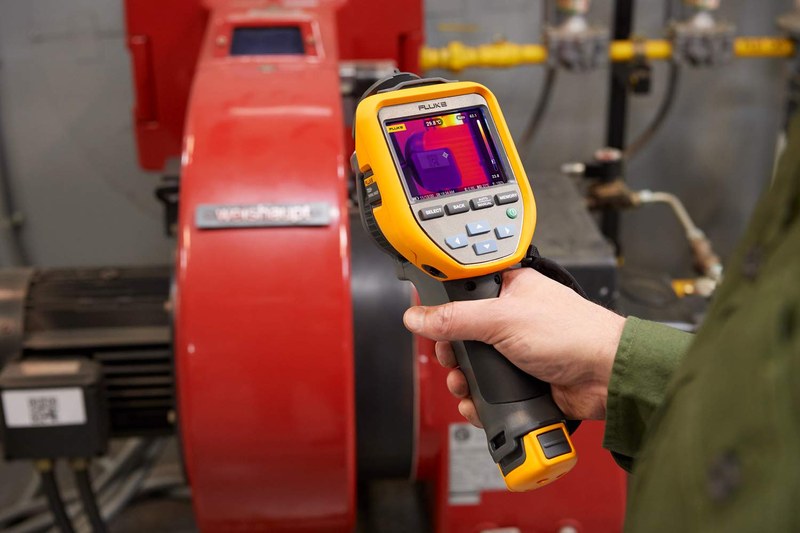

Корпус тепловизора выполнен в форм-факторе ручного измерительного прибора. В передней части расположены объектив инфракрасного канала и элементы оптической камеры, на тыльной стороне — цветной дисплей. Органы управления предназначены для включения прибора, выбора режима, навигации по меню и сохранения снимков. Такая компоновка позволяет удерживать устройство одной рукой и направлять объектив на исследуемый участок. Оптический тракт должен оставаться чистым и защищённым от царапин. Загрязнение линзы, конденсат и механические повреждения могут ухудшить качество изображения и повлиять на измерение. Перед съёмкой объективу дают адаптироваться к окружающей температуре, если прибор был перенесён из холодной или тёплой среды. При резком изменении температуры корпуса возможно временное изменение стабильности показаний.
Области применения

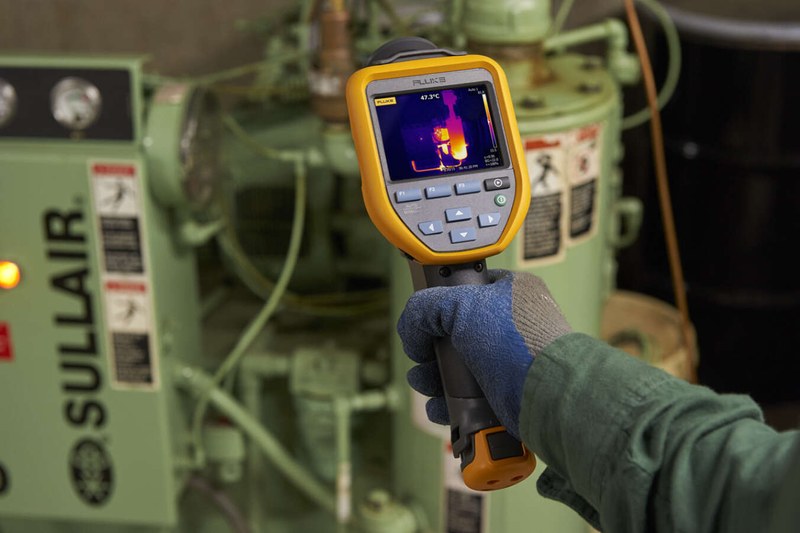

Fluke TiS55 используют для обследования распределительных щитов, шинных соединений, предохранителей, контакторов, электродвигателей и механических узлов. В строительных и коммунальных системах тепловизор применяют для поиска участков с нарушенной теплоизоляцией, локальных утечек тепла и температурных различий в трубопроводах. В системах вентиляции и кондиционирования термограмма помогает оценить распределение температуры на доступных поверхностях и выявить заметную неоднородность. Инфракрасный контроль не заменяет электрические измерения, разборку узла или инструментальную проверку параметров, которые нельзя определить по температуре поверхности. Тепловизор показывает температурную картину, но сам по себе не устанавливает причину перегрева. Повышенная температура может быть связана с увеличенной нагрузкой, плохим контактом, условиями охлаждения, загрязнением, отражением излучения или особенностями материала.
Таким образом, Fluke TiS55 объединяет матричную инфракрасную съёмку, измерительный диапазон до +550 C, разрешение 256 × 192 пикселя и цветной экран для оперативного контроля температурного состояния оборудования. Портативное исполнение и сохранение термограмм делают прибор применимым для периодических обследований электрических, механических и инженерных систем. Корректное чтение результатов требует учитывать не только показание температуры, но и свойства поверхности, условия съёмки и масштаб объекта в кадре. Компания «Олниса» поставляет промышленное оборудование для предприятий и инженерной инфраструктуры. В ассортименте «Олниса» представлены средства измерения и контроля, предназначенные для оснащения производственных и технических подразделений. Fluke TiS55 можно приобрести у «Олниса» как инструмент тепловизионного контроля промышленного оборудования.
