Цифровой мультиметр Fluke 114 — точное измерение напряжения и сопротивления
Fluke 114 — переносной цифровой мультиметр для измерения напряжения, сопротивления и проверки целостности цепей. Прибор предназначен для электроустановок зданий, распределительных щитов и инженерных систем. Функция Auto-V/LoZ автоматически распознает переменное или постоянное напряжение и уменьшает влияние наведенных потенциалов.
Технические характеристики
Числовые параметры задают измерительные возможности, метрологические ограничения и условия эксплуатации. Значения погрешности необходимо сопоставлять с диапазоном, частотой и температурой по документации конкретного исполнения:
- Максимальное измеряемое переменное напряжение — 600 В,
- Максимальное измеряемое постоянное напряжение — 600 В,
- Категория электрической безопасности — CAT III 600 В,
- Разрядность цифровой индикации — 6000 отсчетов,
- Базовая погрешность измерения постоянного напряжения — ±(0,5 % показания + 2 единицы младшего разряда),
- Тип преобразования переменного напряжения — True RMS, измерение действующего значения,
- Погрешность измерения переменного напряжения — ±(1,0 % показания + 3 единицы младшего разряда),
- Частотный диапазон для измерения AC — от 45 до 500 Гц,
- Максимальное измеряемое сопротивление — 40 МОм,
- Источник питания — батарея 9 В,
- Габариты корпуса — приблизительно 167 × 84 × 46 мм,
- Масса с установленной батареей — приблизительно 550 г,
- Рабочая температура окружающей среды — от −10 до +50 C.
Категория CAT III 600 В характеризует устойчивость входных цепей к переходным перенапряжениям в стационарной электроустановке. Она не разрешает измерения в цепях категории CAT IV и не заменяет требований безопасности.

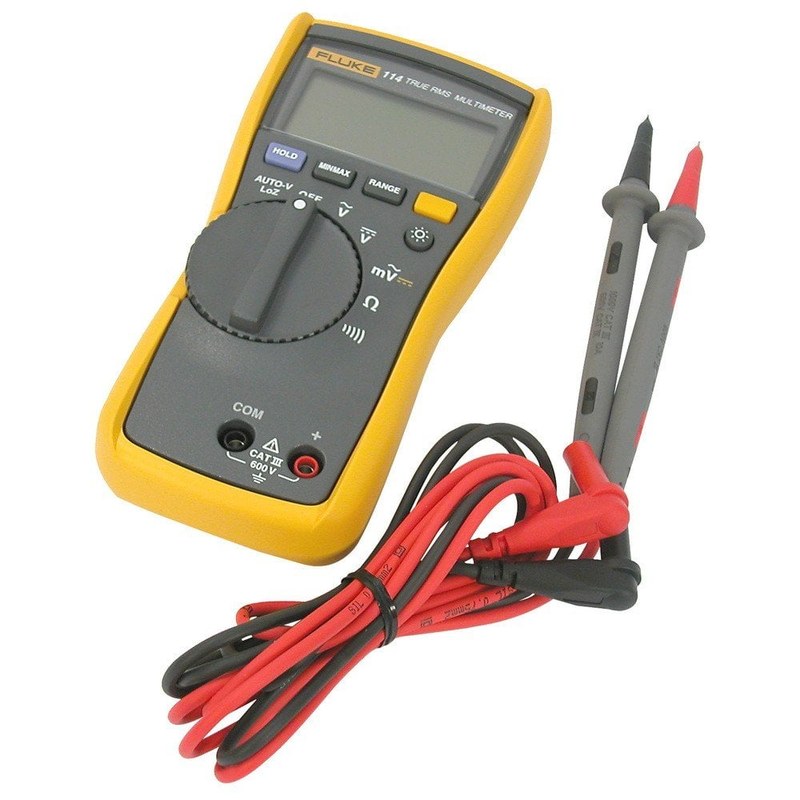

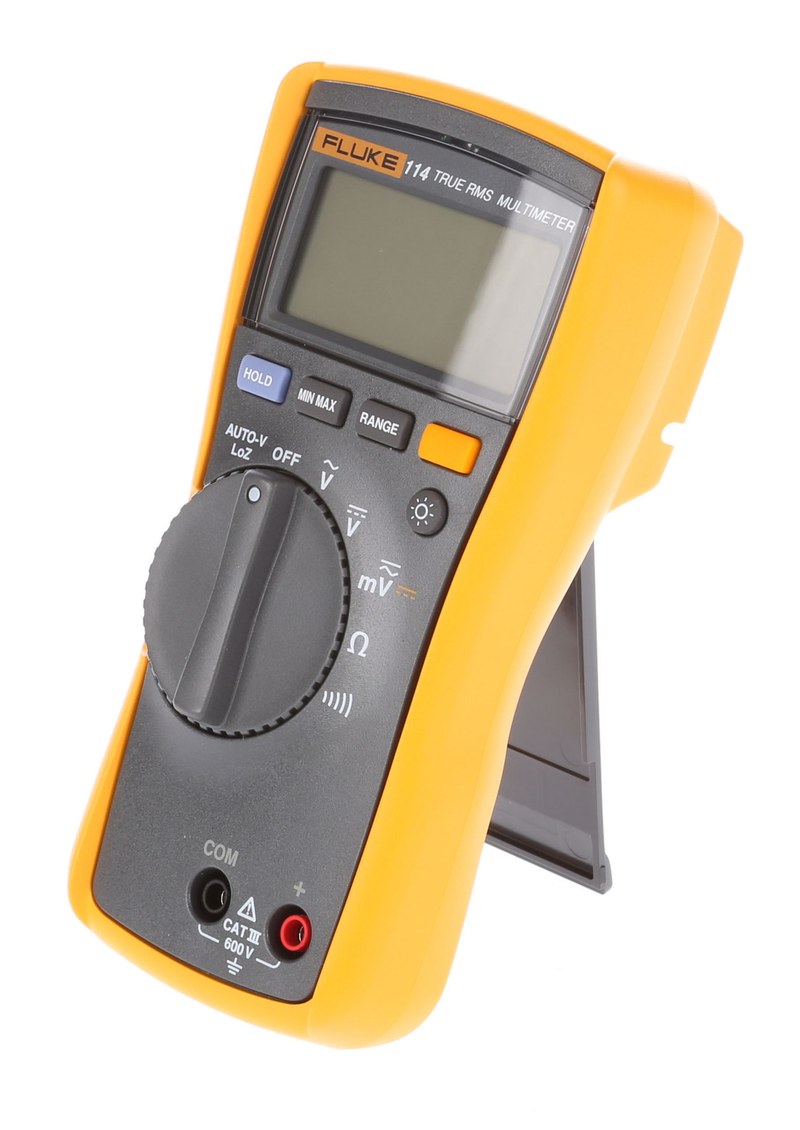

Конструкция измерительного устройства
Измерительный тракт, входная защита, управляющая электроника и дисплей объединены в портативном корпусе. Органы управления рассчитаны на применение в электрощитах и технических помещениях:
- Входные гнезда COM и V/ — подключение двух измерительных проводов,
- Поворотный переключатель — выбор измерения напряжения, сопротивления или прозвонки,
- Жидкокристаллический дисплей — отображение числа, единиц и служебных индикаторов,
- Подсветка дисплея — считывание результатов внутри шкафов и технических помещений,
- Кнопки управления — фиксация результата и работа с дополнительными функциями,
- Защитный корпус — механическая изоляция электронных компонентов от внешних воздействий.
В приборе нет отдельного токового входа: Fluke 114 не измеряет ток напрямую. Перед контролем сопротивления цепь обесточивают и разряжают ее конденсаторы.
Принципы измерения напряжения
Постоянное напряжение поступает через входной делитель на аналого-цифровой преобразователь:
- Постоянное напряжение DC — контроль источников питания, управляющих цепей и аккумуляторных линий,
- Переменное напряжение AC — оценка действующего значения в сетях и на выходах трансформаторов,
- Автоматический режим Auto-V/LoZ — распознавание характера напряжения при пониженном входном сопротивлении,
- Режим обычного вольтметра — измерение с высоким входным сопротивлением для уменьшения нагрузки на цепь.
True RMS обеспечивает измерение действующего значения переменного сигнала без пересчета средневыпрямленного значения по коэффициенту синусоиды. Преимущество заметно при искаженной форме напряжения, но сохраняется лишь в допустимых частотных пределах. Форму импульсов мультиметр не отображает.
Режим Auto-V/LoZ и наведенное напряжение
При параллельной прокладке кабелей высокоомный вольтметр иногда показывает напряжение на отключенном проводнике из-за емкостной связи с действующей линией. В режиме LoZ вход нагружает измеряемую точку и подавляет подобные «фантомные» показания:
- Снижение входного сопротивления — уменьшение влияния паразитных емкостей,
- Автоматическое определение AC/DC — сокращение количества операций переключателем,
- Проверка питающих линий — разграничение рабочего напряжения и наведенного сигнала,
- Ограничение применения — недопустимость подключения LoZ к чувствительным электронным цепям без учета дополнительной нагрузки.
- Измерение сопротивления и прозвонка
- Омметр подает в цепь собственный испытательный сигнал и определяет сопротивление по электрическому отклику. Проверяют только обесточенные элементы:
- Измерение сопротивления — оценка целостности резистивных элементов и проводников,
- Звуковая прозвонка — оперативная проверка соединений без непрерывного наблюдения за дисплеем,
- Контроль контактной группы — обнаружение разрывов и повышенного переходного сопротивления,
- Проверка кабельных жил — поиск обрыва после безопасного отключения оборудования.
На показания влияют сопротивление щупов, контактные соединения, температура и параллельные пути тока. Прозвонка подтверждает выполнение порогового условия, но не гарантирует пригодность соединения для передачи номинального тока в условиях нагревания.
Таким образом, Fluke 114 сочетает измерение напряжения до 600 В, сопротивления до 40 МОм, прозвонку и Auto-V/LoZ. Он применяется при диагностике электрических сетей зданий. Компания «Олниса» поставляет мультиметры Fluke 114 предприятиям и организациям. «Олниса» осуществляет поставки промышленного электроизмерительного оборудования для инфраструктурных объектов.
