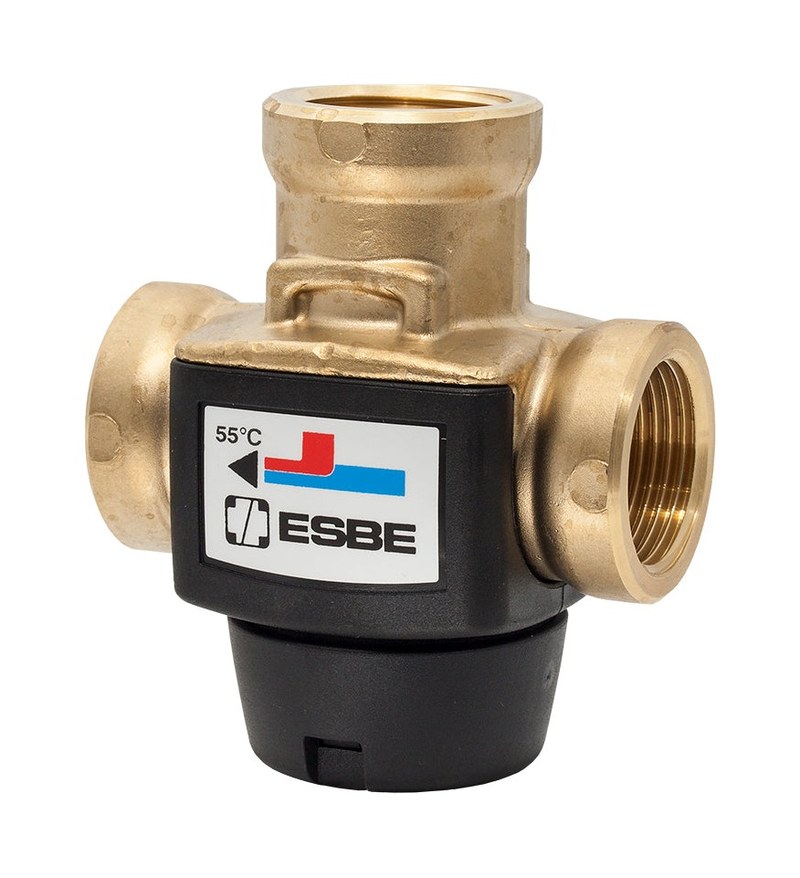

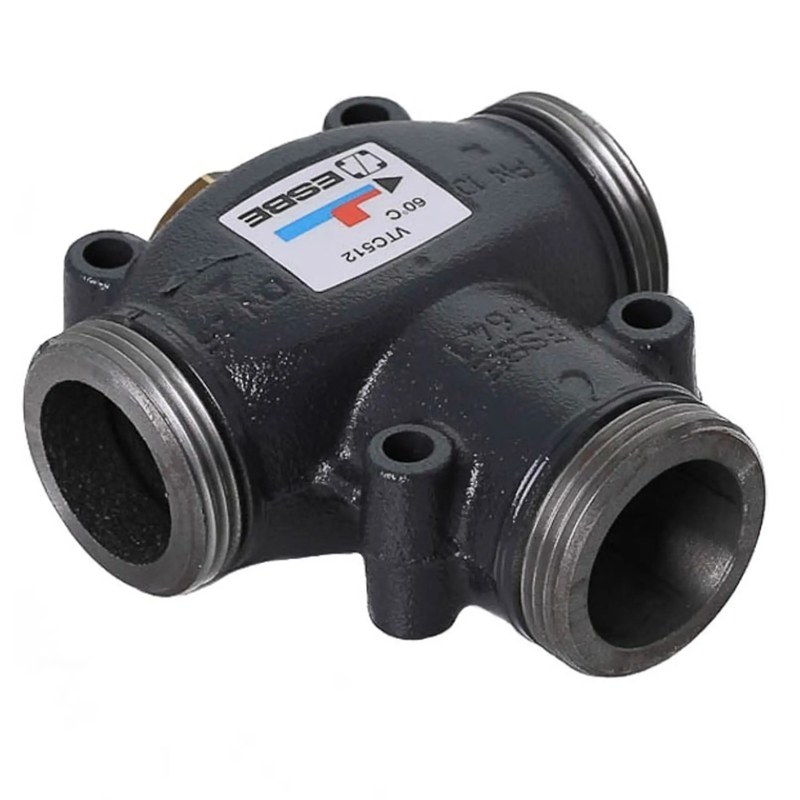

Термостатический клапан ESBE VTC — автоматическая защита котельного оборудования от холодной обратной воды
ESBE VTC представляет собой семейство термостатических загрузочных клапанов, предназначенных для поддержания повышенной температуры воды, возвращающейся в теплогенератор. Оборудование применяется в водяных системах отопления с твердотопливными котлами, циркуляционными насосами и теплоаккумуляторами. Его основная функция — ограничение поступления холодного теплоносителя в котловой теплообменник на стадии растопки и в течение рабочего цикла.
Технические характеристики
Приведенные значения относятся к данной серии, а не ко всем изделиям с обозначением VTC:
- Тепловая мощность котельной установки — до 150 кВт,
- Номинальный класс давления — PN 10,
- Максимальный перепад давления на клапане — 100 кПа, или 1 бар,
- Предельный перепад между патрубками A и B — 30 кПа, или 0,3 бар,
- Температура рабочей среды — от 0 до +110 C,
- Температуры начала открытия термоэлемента — 50, 55, 60, 65 или 70 C в зависимости от модификации,
- Коэффициент пропускной способности Kvs — 9 либо 14 м3/ч для рассматриваемых исполнений VTC511,
- Номинальный проход — DN 25 либо DN 32 для этих исполнений,
- Присоединение VTC511 — внутренняя трубная резьба Rp 1 или Rp 11⁄4,
- Материал корпуса и крышки — высокопрочный чугун EN-JS 1050,
- Допустимое содержание гликоля в водной смеси — до 50 %,
- Допустимое содержание этанола в водной смеси — до 28 %,
- Протечка в направлении A–AB — не более 1 % от Kvs,
- Протечка в направлении B–AB — не более 3 % от Kvs,
- Отношение Kv к минимальному Kv — 100.
Конструкция и функциональные узлы
В основе устройства находится трехпортовый корпус, внутри которого расположен температурно-чувствительный механизм:
- Корпус с тремя гидравлическими присоединениями — формирует каналы смешения или распределения потока,
- Термостатический элемент — реагирует на температуру теплоносителя изменением собственного рабочего объема,
- Подвижный затвор — изменяет проходные сечения соединяемых каналов,
- Возвратная пружина — обеспечивает перемещение механизма при охлаждении,
- Уплотняющие элементы — ограничивают внутренние перетечки между каналами,
- Съемная крышка — предоставляет доступ к термостатическому узлу при регламентной замене.
Принцип работы
При установке в обратной линии котла клапан связывает малый циркуляционный контур с линией поступления воды из накопительной емкости. Положение затвора определяется температурой в чувствительной зоне термостата:
- Холодный пуск — основной расход проходит по короткому котловому контуру, а поступление охлажденной воды из теплоаккумулятора ограничено,
- Прогрев — при приближении температуры к номиналу термоэлемент постепенно перемещает затвор и открывает путь более холодному потоку,
- Установившийся режим — горячая байпасная вода смешивается с обратной водой накопителя, поддерживая требуемую температуру на входе котла,
- Повышенная температура — доля потока из теплоаккумулятора увеличивается в пределах гидравлических возможностей системы,
- Остывание — механизм возвращается к преимущественной циркуляции через байпас, сокращая приток холодного теплоносителя.
Например, для VTC511 DN 25 встречаются исполнения с допуском ±5 C, а для DN 32 — ±4 C. Поэтому фактическая температура смешанного потока зависит также от расхода, тепловой нагрузки и температур на входах.
Гидравлические параметры и расчет
Пропускная способность Kvs показывает расход воды через полностью открытый клапан при перепаде давления 1 бар. При приближенной оценке для воды используется зависимость Q = Kvs × √p, где Q выражен в м3/ч, а p — в барах. Например, при Kvs = 9 м3/ч и перепаде 0,25 бар расчетный расход составляет 4,5 м3/ч. Для передачи тепловой мощности применяется соотношение P = 1,163 × Q × T, где P — мощность в кВт, Q — расход воды в м3/ч, T — температурный перепад в C. При мощности 60 кВт и разности температур 10 C расчетный расход равен приблизительно 5,16 м3/ч. В реальной установке насос должен преодолевать суммарные потери давления в клапане, трубопроводах, котле и накопителе.
Таким образом, клапаны ESBE VTC реализуют автономное термостатическое управление возвратной температурой, снижая риск низкотемпературной коррозии и смолообразования в твердотопливном котле. Серия VTC500 сочетает трехходовую гидравлическую конструкцию, рабочую температуру до +110 C и исполнения с различной температурой открытия. Компания «Олниса» осуществляет поставки промышленного оборудования, включая компоненты для теплотехнических систем. В ассортименте поставляемой продукции представлены решения для инженерной инфраструктуры и промышленной автоматизации. «Олниса» обеспечивает поставку оборудования для промышленных предприятий и организаций, использующих современные системы теплоснабжения в России.
