Термостатический смесительный клапан ESBE VTA572 — эффективное регулирование температуры в диапазоне 20–55 °C

ESBE VTA572 — термостатический смесительный клапан для автоматического регулирования температуры воды. Устройство смешивает горячий и холодный потоки и подает воду с температурой, соответствующей настройке термостатического элемента. Исполнение с диапазоном регулирования 20–55 C применяют в системах горячего водоснабжения, а также в контурах, где требуется ограничивать температуру воды на выходе. Клапан работает без внешнего электропитания: положение регулирующего элемента меняется под действием температуры смешанного потока. Такая схема позволяет поддерживать заданный режим при изменениях температуры или давления в подводящих линиях в пределах рабочих условий изделия. Маркировка «20–55» указывает на диапазон регулируемой температуры; фактическая температура зависит от настройки, параметров входящих потоков и расхода.

Технические характеристики

Ниже приведены основные параметры, которые описывают исполнение ESBE VTA572 20–55:

• Тип устройства — термостатический трехходовой смесительный клапан,
• серия — ESBE VTA572,
• диапазон настройки температуры смешанной воды — 20–55 C,
• номинальный диаметр исполнения — DN 20,
• условный проход — 20 мм,
• номинальное давление — PN 10,
• максимальная температура рабочей среды — до 95 C,
• рабочая среда — вода,
• число присоединительных патрубков — 3,
• принцип регулирования — механический, термостатический,
• внешнее электропитание — не требуется,
• назначение — смешивание горячего и холодного потоков с ограничением температуры на выходе.

Диапазон настройки определяет область, в которой термостатический элемент может поддерживать температуру выходящей воды. Значение PN 10 обозначает номинальный класс давления изделия; при проектировании учитывают фактическое рабочее давление, перепад между подводящими линиями и ограничения, установленные изготовителем. Максимальная температура среды также не означает, что клапан должен постоянно работать при этой температуре: эксплуатационный режим задают с учетом характеристик всей системы.

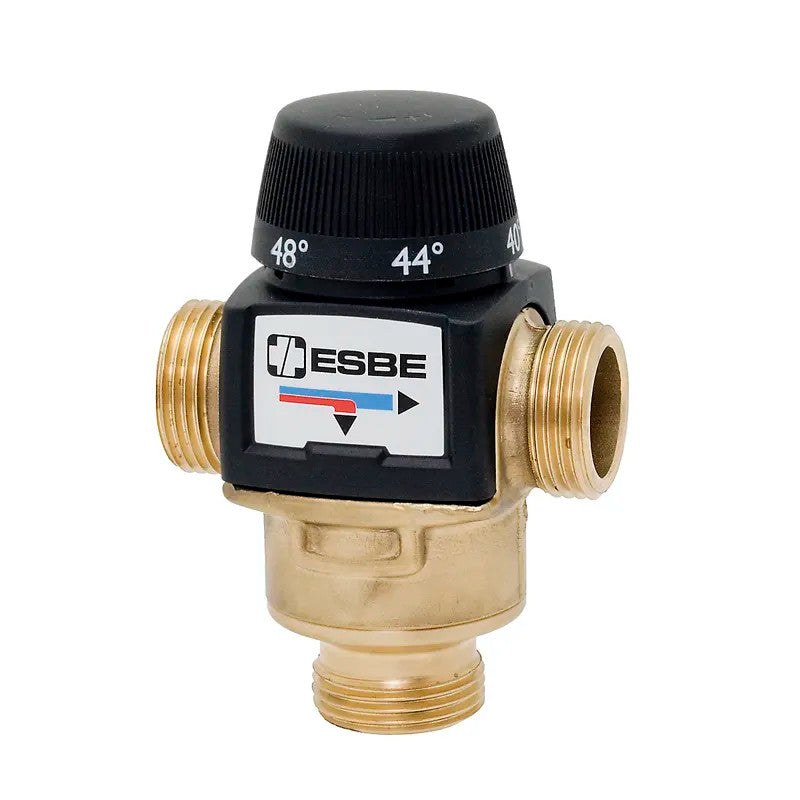

Конструкция и расположение патрубков

Корпус клапана образует общий смесительный узел с каналами для горячей и холодной воды и отдельным выходом смешанного потока. Внутри корпуса расположен термостатический регулирующий механизм. В зависимости от температуры воды на выходе он изменяет проходные сечения входных каналов: при повышении температуры доля холодной воды увеличивается, а при понижении — возрастает подача горячей. Термочувствительный элемент связан с подвижным затвором или поршневым узлом. Изменение температуры вызывает изменение его положения, а значит, и соотношения расходов через входы. Конструкция не требует сигнала от датчика или команды от контроллера. Регулирование происходит непосредственно внутри клапана, поэтому его работа зависит от корректного подключения и наличия достаточного давления на обеих входных линиях. На корпусе предусмотрены обозначения патрубков. Горячую и холодную воду подключают к соответствующим входам, а смешанный поток направляют к потребителю или в контур системы. Положение клапана в трубопроводе выбирают по схеме изготовителя и монтажной документации. Перестановка входов или подключение выходного патрубка к подводящей линии нарушают принцип регулирования.

Принцип термостатического регулирования

При запуске системы вода из двух подводящих линий поступает в смесительную камеру. Термостатический элемент воспринимает температуру уже смешанного потока и перемещает регулирующий узел. Если температура ниже заданной, проход горячего потока увеличивается. Если температура становится выше требуемой, клапан сокращает подачу горячей воды и увеличивает долю холодной. Регулирование носит непрерывный характер: затвор может занимать промежуточные положения, поэтому соотношение потоков меняется плавно. После изменения условий в трубопроводах клапан реагирует на новую температуру и корректирует смешивание. Скорость и точность реакции зависят от расхода, перепада давления, температуры горячей воды и стабильности холодного водоснабжения. Для нормальной работы важно, чтобы оба входа были подключены, а доступный перепад давления не выходил за допустимые для конкретной модификации пределы. Существенная разница давлений, загрязнение каналов или обратный переток способны ухудшить регулирование. В проекте также учитывают, что температура воды на выходе может кратковременно изменяться при резком открытии или закрытии водоразборных точек.

Область применения

ESBE VTA572 20–55 используют там, где необходимо получать воду с регулируемой температурой без электрического привода. Клапан может устанавливаться в системах горячего водоснабжения и других водяных контурах, если параметры среды, давления, температуры и расхода соответствуют требованиям конкретного исполнения. Клапан не заменяет циркуляционный насос, запорную арматуру, фильтр или устройство контроля давления. Он выполняет функцию термостатического смешивания. Для защиты от обратного перетока, перекрытия потоков и удаления загрязнений в систему включают необходимые элементы согласно проекту. Установка фильтров перед входами помогает уменьшить риск попадания частиц, способных затруднить движение регулирующего механизма. При эксплуатации нельзя выходить за установленные пределы температуры и давления. Несоответствие гидравлических условий, загрязнение воды и ошибки подключения способны вызвать нестабильную температуру, шум, снижение пропускной способности или ускоренный износ компонентов. Монтаж выполняют с учетом направления потоков и требований изготовителя к положению устройства.

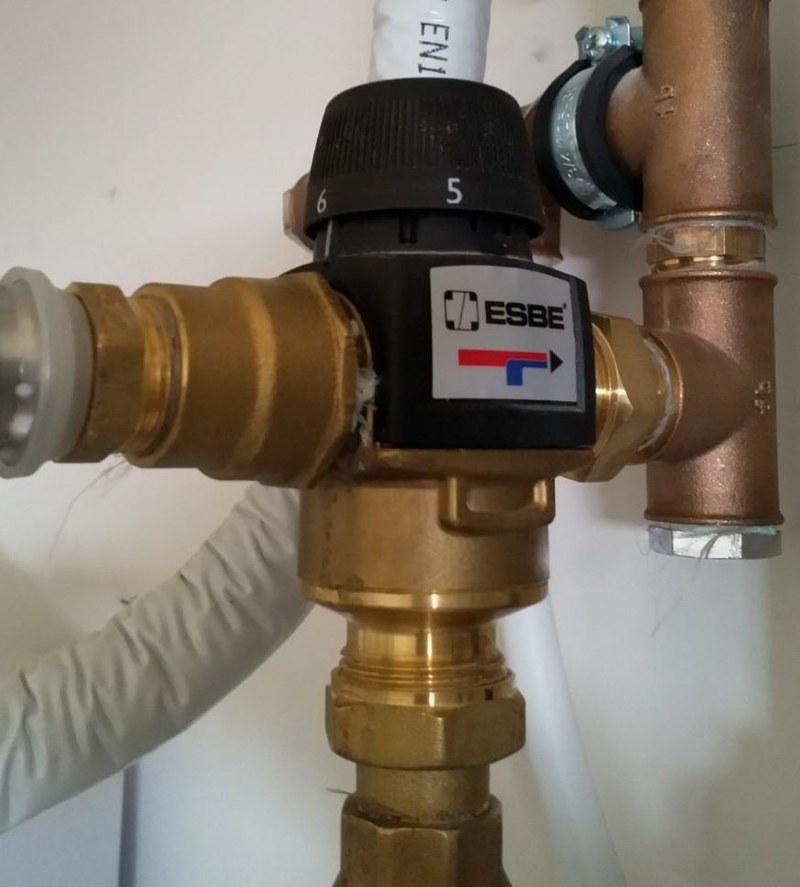

Монтаж и эксплуатационный контроль

Перед установкой проверяют маркировку, состояние корпуса и соответствие присоединений трубопроводу. Подводящие линии промывают, чтобы удалить окалину, песок и монтажные загрязнения. Соединения выполняют с соблюдением требований к герметичности и без чрезмерного усилия, которое может повредить резьбу или корпус. После монтажа систему заполняют и проверяют на утечки. Затем оценивают температуру на выходе при рабочем расходе и убеждаются, что горячий и холодный потоки подключены к нужным патрубкам. Если наблюдаются колебания температуры, проверяют давление и расход на входах, наличие загрязнений и соответствие схемы подключения обозначениям на корпусе. Регулярный контроль включает осмотр соединений, проверку стабильности выходной температуры и оценку состояния фильтрующих элементов, установленных в системе. Периодичность обслуживания определяют по качеству воды и режиму эксплуатации. Любые работы с клапаном проводят после отключения и охлаждения соответствующего участка трубопровода.

Таким образом, ESBE VTA572 20–55 C представляет собой механический термостатический смесительный клапан DN 20, предназначенный для получения воды с регулируемой температурой. Встроенный термочувствительный механизм автоматически меняет соотношение горячего и холодного потоков, не требуя внешнего электропитания. Рабочий результат зависит от правильного подключения, качества воды и соблюдения параметров конкретного исполнения. Компания «Олниса» поставляет промышленное оборудование для инженерных и производственных систем. В ассортименте компании представлены изделия для оснащения водяных контуров и систем автоматизации. «Олниса» обеспечивает поставку ESBE VTA572 и другого промышленного оборудования для организаций, которым важно получать необходимую продукцию в рамках снабжения объекта.
