Коммутационное оборудование DEKraft для безопасного отключения цепей

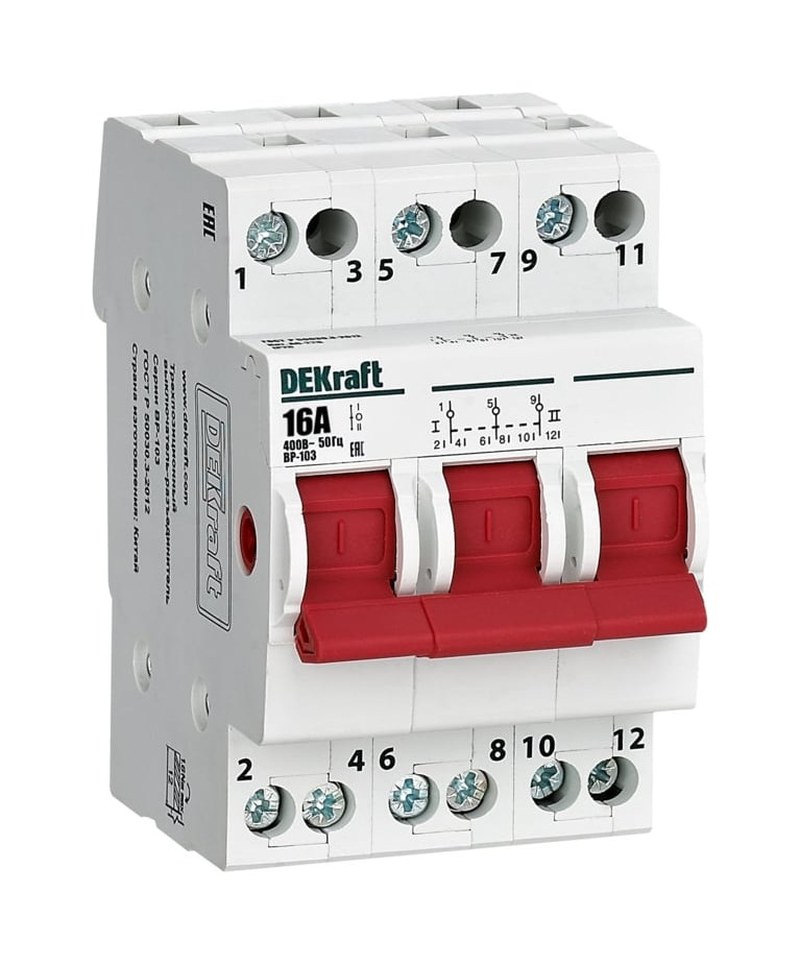

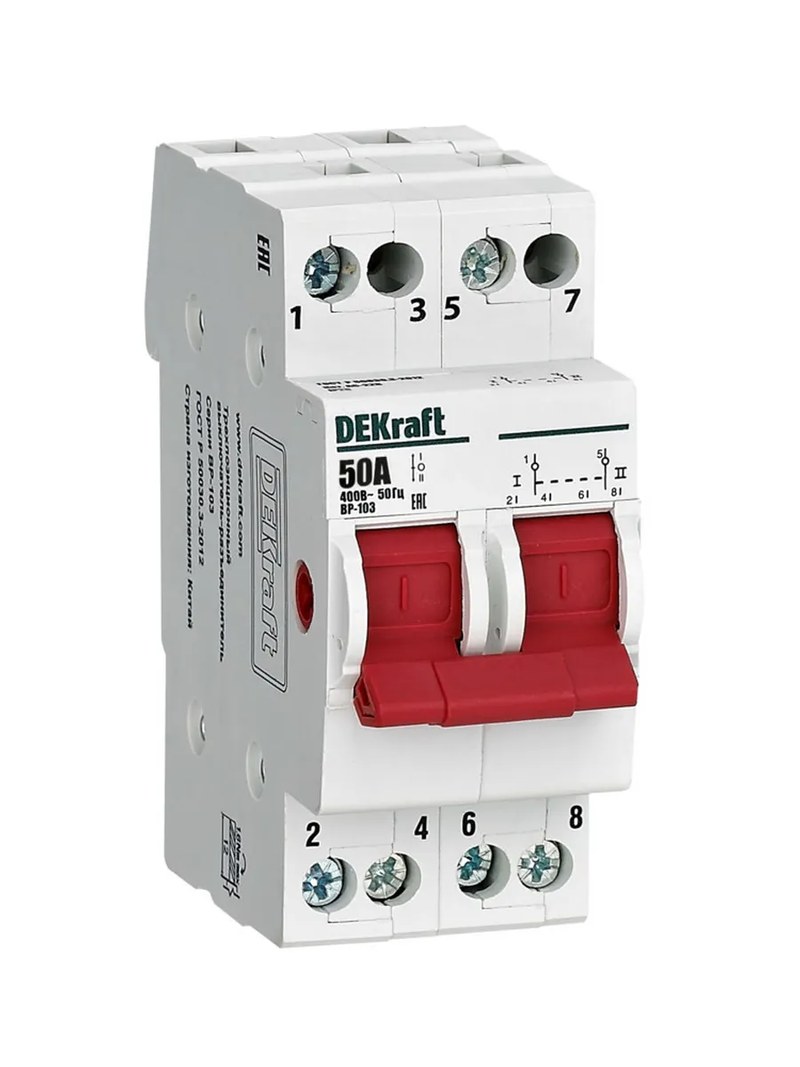

Трехпозиционный выключатель-разъединитель DEKraft 2P предназначен для ручного переключения электрической цепи между двумя рабочими направлениями с промежуточным отключенным состоянием. Обозначение 2P указывает на наличие двух коммутируемых полюсов: аппарат одновременно воздействует на два проводника, например на фазный и нейтральный в соответствующей схеме. Три положения обычно описывают схемой I–0–II: подключение к первому направлению, отключение и подключение ко второму. Такое устройство используют в распределительных щитах и системах управления, когда требуется переключать питание между двумя вводами либо выбирать один из двух режимов работы установки. Центральное положение позволяет разомкнуть цепи, участвующие в коммутации. Само обозначение выключателя-разъединителя при этом не означает, что аппарат автоматически защищает линию от перегрузки или короткого замыкания: защитные функции должны обеспечиваться отдельными аппаратами, если они предусмотрены проектом.
Технические характеристики
Ниже приведены параметры, которые следуют из обозначения и назначения аппарата, а также характеристики, требующие проверки по документации конкретного исполнения:
- Количество полюсов — 2,
- Количество фиксированных коммутационных положений — 3,
- Типовая последовательность положений — I–0–II,
- Состояние в положении I — замыкание контактов выбранного направления I,
- Состояние в положении 0 — размыкание коммутируемых цепей,
- Состояние в положении II — замыкание контактов выбранного направления II,
- Способ управления — ручной, переключение рукояткой,
- Назначение — переключение и разъединение электрических цепей,
- Номинальный рабочий ток — определяется артикулом и паспортом,
- Номинальное рабочее напряжение — определяется артикулом и паспортом,
- Категория применения и допустимая нагрузка — определяются паспортом изделия,
- Номинальная частота сети — должна соответствовать маркировке аппарата и параметрам установки,
- Тип монтажа и присоединительные размеры — устанавливаются по конкретному исполнению,
- Защита линии от сверхтока — отдельным аппаратом, если она требуется схемой.
Конструкция и контактная система
Конструктивно выключатель объединяет контактный механизм, привод и изоляционный корпус. Два полюса образуют две одновременно переключаемые контактные цепи. При повороте рукоятки привод перемещает подвижные контакты относительно неподвижных. Фиксатор удерживает выбранное положение и задает три рабочих состояния: I, 0 и II. Такая механическая связь обеспечивает согласованное переключение полюсов, а не независимое управление каждой цепью. Изоляционный корпус отделяет токоведущие элементы друг от друга и от внешней поверхности аппарата. Клеммы служат для подключения проводников; их расположение и допустимое сечение кабеля необходимо проверять по документации модели. При монтаже важно соблюдать схему, нанесенную на корпус или приведенную в паспорте: обозначения входных и выходных зажимов определяют, какие цепи будут подключены в каждом положении. Рукоятка передает усилие на механизм и позволяет оператору выбирать положение без непосредственного контакта с токоведущими частями. Между положениями предусмотрены фиксированные точки. Они уменьшают вероятность случайной остановки механизма в неопределенном состоянии и позволяют визуально контролировать выбранный режим. Допустимые условия эксплуатации, степень защиты оболочки и требования к установке зависят от исполнения и среды размещения.
Принцип работы и коммутационные режимы
В положении I контакты аппарата соединяют коммутируемые проводники с первым предусмотренным направлением. Например, в схеме переключения питания это может быть основной ввод. В положении 0 обе цепи разомкнуты; нагрузка отключается от обоих подключенных направлений в пределах коммутационной схемы устройства. В положении II контакты переключаются на второе направление, например резервный ввод. Фактическое соответствие положений конкретным источникам питания определяется схемой подключения. Переход между положениями выполняется поворотом рукоятки. Последовательность и характер переключения контактов — с разрывом до замыкания следующей цепи или иным способом — следует устанавливать по паспорту конкретной модели. Нельзя автоматически предполагать, что любой трехпозиционный аппарат имеет одинаковую контактную диаграмму или допускает переключение под любой нагрузкой. Допустимая коммутация зависит от категории применения, номинального тока и характеристик нагрузки. В двухполюсной цепи аппарат управляет двумя проводниками одновременно. Такое исполнение может применяться для коммутации фазного и нейтрального проводников либо двух иных линий, если это допускают проект и схема. Подключение защитного проводника PE через выключатель не выполняют: защитную цепь сохраняют непрерывной согласно требованиям электроустановки. Для выбора между вводами необходимо исключить недопустимое одновременное соединение источников; наличие трех положений само по себе не заменяет проверки электрической схемы и контактной диаграммы.
Области применения
Выключатель-разъединитель используют в распределительных устройствах, щитах управления и локальных электрических установках, где требуется ручное переключение двухполюсной цепи. Среди типовых задач — выбор одного из двух источников питания, переключение между рабочими режимами оборудования и создание видимого для оператора положения отключения в пределах назначенной схемы. Возможность применения в конкретной установке определяется электрическими параметрами аппарата и нагрузкой. При работе с двигателями, трансформаторами, нагревателями и другими нагрузками необходимо учитывать пусковые токи, характер коммутации и индуктивную составляющую. Номинальный ток аппарата нельзя выбирать только по длительному току нагрузки: значение и категория применения должны соответствовать условиям включения и отключения. Если ток короткого замыкания способен превысить допустимые пределы коммутационной способности, требуется предусмотренная проектом защита. Выключатель-разъединитель не следует считать автоматическим выключателем, контактором или устройством защиты от утечки тока. Он выполняет функцию ручной коммутации и разъединения в пределах своего назначения. Для автоматического переключения источников нужны дополнительные устройства управления, а для защиты кабеля и оборудования — аппараты с соответствующими характеристиками. Состав и взаимное подключение компонентов определяются электрическим проектом установки.
Таким образом, трехпозиционный выключатель-разъединитель DEKraft 2P представляет собой аппарат ручной коммутации с двумя полюсами и тремя фиксированными состояниями, обычно обозначаемыми I–0–II. Он позволяет выбирать одно из двух направлений питания и предусматривать промежуточное отключение цепей. Для безопасного применения необходимо учитывать контактную диаграмму, номинальные значения и категорию использования конкретного артикула. Компания «Олниса» поставляет промышленное оборудование для предприятий и технических объектов. В ассортименте компании представлены электротехнические изделия для построения и оснащения систем электроснабжения. «Олниса» обеспечивает поставку оборудования DEKraft, включая трехпозиционные выключатели-разъединители 2P, для комплектации промышленных и распределительных установок.
