Диагностика без остановки оборудования: возможности тепловизора Fluke Ti25

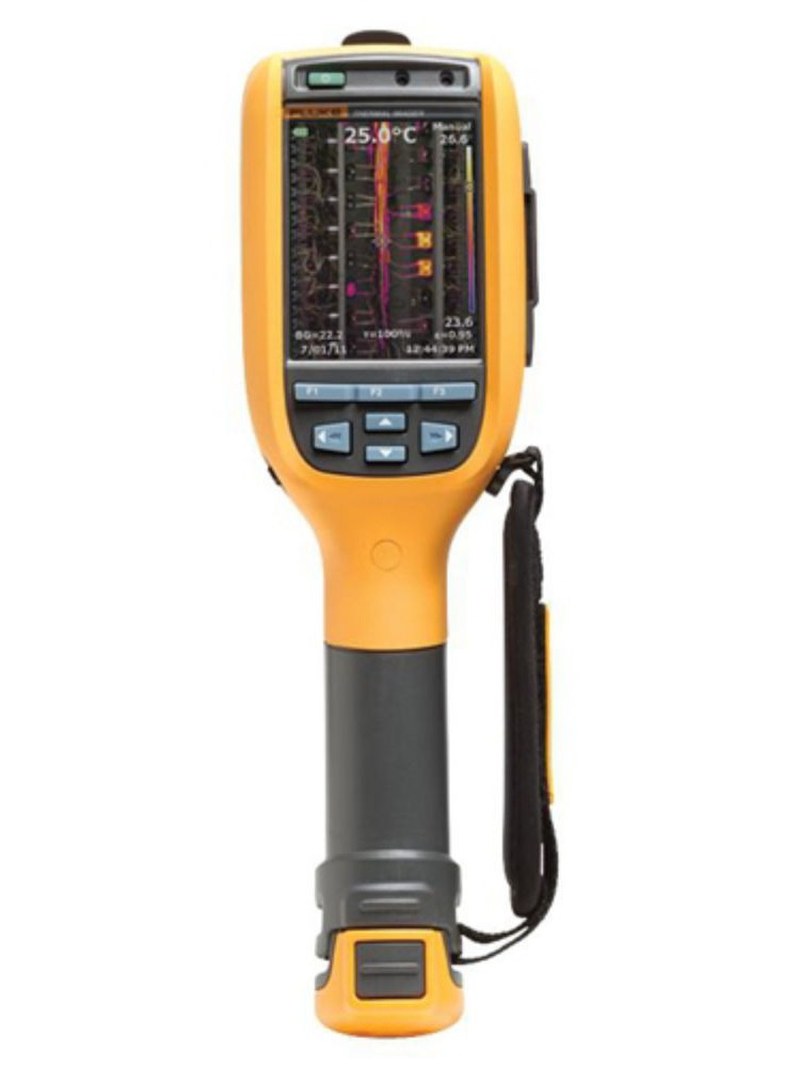

Тепловизионное обследование отображает температуру поверхности без контакта и обычно без остановки оборудования. Fluke Ti25 совмещает инфракрасную и видимую съемку с радиометрической записью. Точность зависит от эмиссии, фона, фокуса, дистанции, нагрузки.

Принцип работы и измерительные параметры

Объектив направляет длинноволновое ИК-излучение на неохлаждаемую микроболометрическую матрицу. Электроника преобразует отклик элементов в температурную карту, а радиометрический файл сохраняет попиксельные данные. Частота 9 Гц подходит для неподвижных или медленно меняющихся объектов. Ключевые параметры инфракрасного канала Ti25 определяют разрешение и рабочую геометрию:

• матрица детектора — 160 × 120 пикселей;
• поле зрения — 23 × 17;
• пространственное разрешение IFOV — 2,5 мрад;
• тепловая чувствительность NETD — не более 0,1 C при 30 C;
• спектральный диапазон — 7,5–14 мкм;
• объектив — 20 мм, F/0,8;
• минимальная фокусировка ИК-объектива — 15 см;
• частота обновления изображения — 9 Гц.

IFOV задает угловую область одного пикселя; NETD характеризует различимость температурного контраста, а не абсолютную точность.

Температурные измерения и поправки

Рабочий диапазон измерения составляет от −20 до +350 C; значения ниже −10 C не калибруются. Погрешность указана как ±2 C или ±2 % показания, в зависимости от того, какое значение больше. Для корректной оценки оператор задает параметры поверхности и учитывает отраженное тепловое излучение. Основные настройки и ограничения включают:

• экранную коррекцию излучательной способности;
• компенсацию температуры отраженного фона;
• автоматический или ручной выбор уровня и ширины температурной шкалы;
• минимальную ширину диапазона 2,5 C в ручном и 5 C в автоматическом режиме;
• некалиброванную область измерения ниже −10 C;
• риск отражений и смещения показаний на блестящих металлических поверхностях.

Эмиссия задает долю собственного излучения поверхности. Полированный металл отражает окружающее тепло; ракурс и фон поэтому влияют на результат. Критические значения при необходимости проверяют контактным методом. Для сравнения узлов сохраняют нагрузку, дистанцию, угол, фокус и шкалу.

Отображение и сохранение данных

Видимая камера 640 × 480 пикселей помогает привязать аномалию к детали. IR-Fusion совмещает оба спектра, включая режим «картинка в картинке». Палитры Ironbow, сине-красная, высококонтрастная, янтарная, «горячий металл» и серая меняют отображение, но не данные. Дисплей — цветной ЖК-экран 640 × 480 пикселей. Для фиксации обследования предусмотрены следующие функции и форматы:

• автоматическая и ручная настройка уровня и температурного диапазона;
• маркеры горячей и холодной точек;
• сменная карта SD для хранения изображений;
• формат .is2 для радиометрического кадра и связанной видимой фотографии;
• формат .bmp для изображения без полного набора радиометрических данных;
• голосовая аннотация длительностью до 60 секунд на один кадр;
• карта 2 ГБ — не менее 1200 радиометрических комплектов с комментариями либо около 3000 BMP-изображений;
• экспорт через SmartView в распространенные графические форматы.

Съемка, просмотр и сохранение выполняются одной рукой. Перед записью можно изменить палитру, смешение, уровень, диапазон, IR-Fusion, эмиссию и компенсацию фона. Формат .is2 удобен для повторного анализа, BMP — для просмотра и отчетов. Комментарий фиксирует условия.

Конструкция и эксплуатационные условия

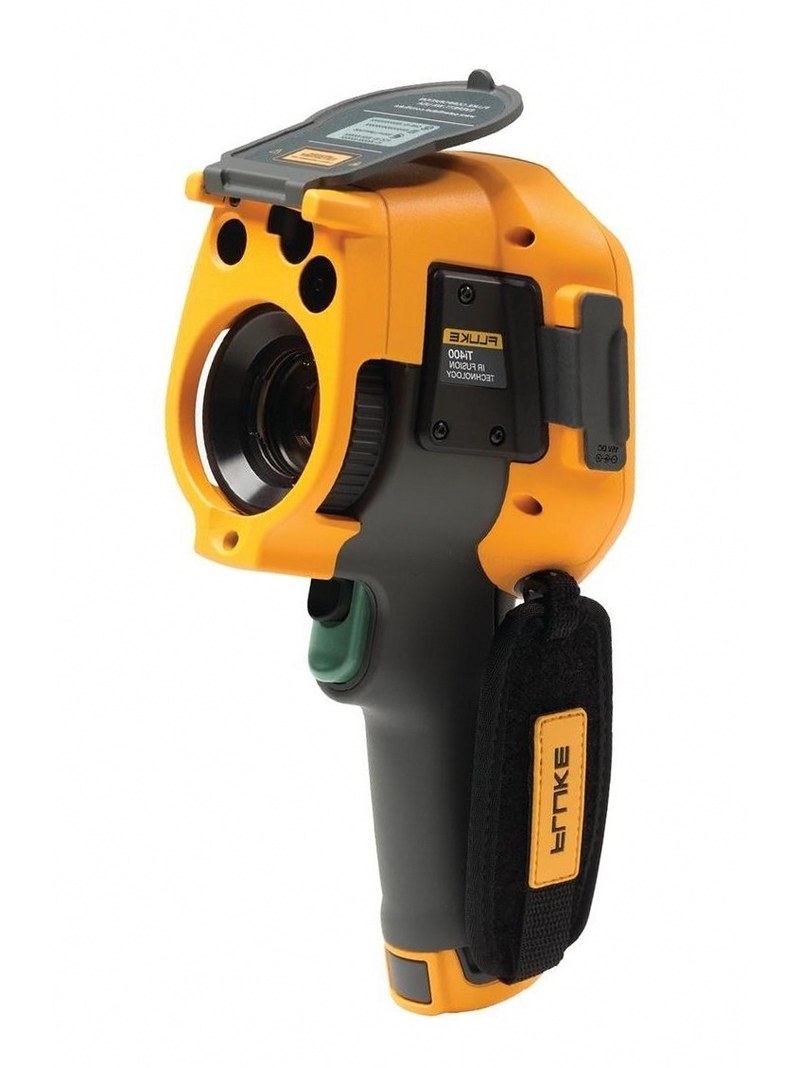

Переносной прибор весит около 1,1 кг, габариты — 25,4 × 12,7 × 15,2 см. Защита IP54 ограничивает проникновение пыли и защищает от брызг, но не от погружения. Рабочая температура — 10–50 C, влажность — 10–90 % без конденсации. После смены температур прибору дают адаптироваться; объектив защищают от ударов и загрязнения. При эксплуатации учитывают ограничения:

• фокусировка инфракрасного канала выполняется вручную;
• минимальная дистанция фокусировки видимой камеры — 46 см;
• обычное стекло непрозрачно в используемом ИК-диапазоне и не позволяет оценивать объект за ним;
• перед маршрутом проверяют заряд батареи и емкость карты;
• съемку ведут с безопасной позиции и расстояния;
• повторные измерения проводят при сопоставимой нагрузке и геометрии.

IP54 не отменяет электробезопасность. Ti25 регистрирует излучение поверхности, но не измеряет ток или сопротивление изоляции. Причину нагрева определяют с учетом схемы и нагрузки; важные отклонения подтверждают другими методами.

Области применения

Ti25 используют для контроля распределительных устройств, шин, контакторов, предохранительных блоков, кабельных вводов, электродвигателей, подшипников и приводов. Сравнивают однотипные электрические узлы под нагрузкой и оценивают нагрев механизмов. В зданиях камера показывает температуру поверхности, но не устанавливает причину теплопотерь. Измерение выполняют последовательно:

• определение объекта, режима нагрузки и ожидаемой температурной картины;
• выбор безопасной точки с учетом поля зрения и препятствий;
• наведение резкости и проверку размера целевой зоны в кадре;
• установку эмиссии и учет отраженного фона;
• сохранение термограммы, видимого кадра и поясняющего комментария;
• сравнение однотипных компонентов и фиксацию условий съемки;
• проверку аномалии с учетом допустимого режима оборудования.

В отчет включают узел, дату, нагрузку, окружающую температуру, дистанцию, эмиссию и шкалу. Это помогает отделять изменение состояния от различий съемки. Устойчивое отклонение от однотипных компонентов служит основанием для проверки; тренд оценивают по повторным сопоставимым обследованиям.

Таким образом, Fluke Ti25 объединяет ИК-матрицу 160 × 120 пикселей, видимую камеру, радиометрическую запись и настройку термограммы. Диапазон −20...+350 C и коррекция эмиссии обеспечивают сравнительный контроль при соблюдении методики. Результат зависит от геометрии съемки и фиксации условий. Компания «Олниса» осуществляет поставку промышленного оборудования, включая тепловизоры Fluke Ti25 для технической диагностики.
