Реле напряжения Digitop с контролем тока для защиты электросети

Реле напряжения DigiTOP с контролем тока предназначено для автоматического отключения нагрузки при выходе напряжения или потребляемого тока за установленные границы. Прибор устанавливают в цепь питания объекта, где требуется контролировать состояние однофазной сети и ограничивать нагрузку по току. Измерительный блок анализирует входные параметры, а встроенное коммутационное устройство размыкает фазную цепь при обнаружении аварийного режима. После нормализации показателей питание восстанавливается автоматически с учетом заданной задержки.

Технические характеристики

Параметры конкретного исполнения определяют допустимую нагрузку и условия применения прибора. Для выбора настройки следует сверять маркировку устройства и паспортные данные его модификации, поскольку пороги, предел коммутации и конструктивные размеры зависят от исполнения:

• Тип сети — однофазная переменная сеть,
• Номинальное напряжение — 220 В,
• Номинальная частота сети — 50 Гц,
• Контролируемые величины — действующее напряжение и ток нагрузки,
• Коммутационный элемент — электромагнитное реле,

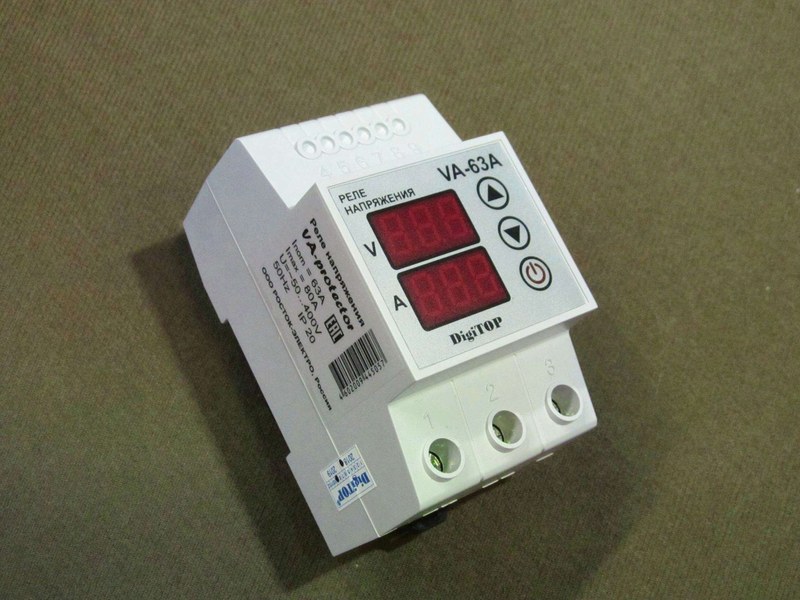

• Способ монтажа — установка на DIN-рейку в распределительном щите,

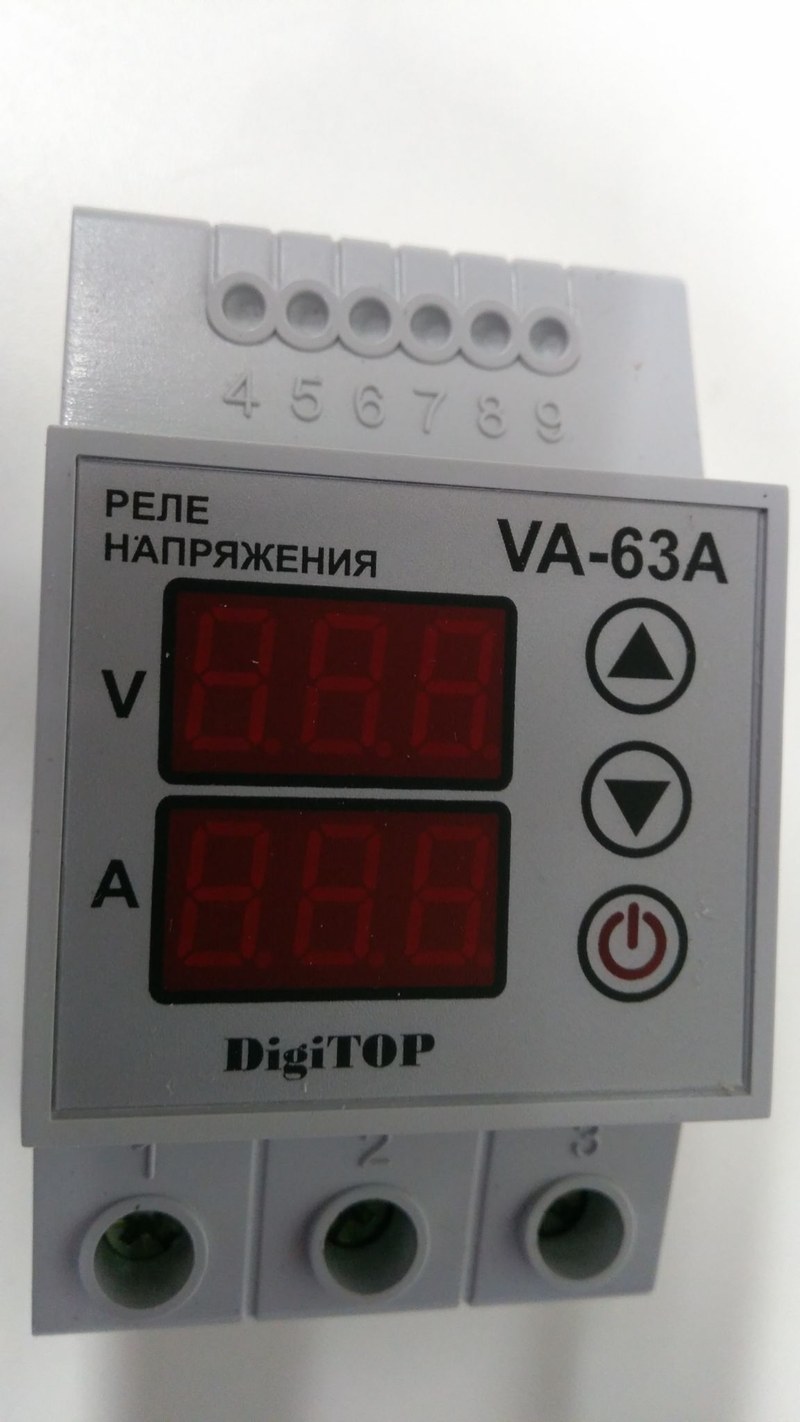

• Индикация — цифровое отображение измеряемых параметров и состояния выхода,
• Защита от перегрузки по току — отключение при превышении установленного порога,
• Защита по напряжению — отключение при понижении или повышении относительно заданных границ,
• Возврат питания — автоматический после нормализации параметров и завершения задержки.

Численные уставки верхнего и нижнего пределов, допустимый ток, временные интервалы повторного включения и максимальная коммутируемая мощность зависят от модели. Их нельзя переносить с одного артикула на другой без сверки с паспортом: предельный ток релейного контакта определяет область применения, а не только измерительный диапазон прибора. При расчете нагрузки учитывают ток потребителей, характер пусковых процессов и сечение подключаемых проводников. Точные уставки указаны в паспорте модели.

Конструкция и принцип действия

Измерительный канал непрерывно считывает напряжение и ток. Электронная схема сравнивает измеренные значения с заданными уставками. Пока параметры находятся в допустимом диапазоне, выходное реле остается включенным и подает питание на нагрузку. При пересечении порога напряжения либо тока управляющая схема снимает питание с катушки, контакты размыкаются и нагрузка отсоединяется от сети. На дисплее отображаются текущие значения или состояние срабатывания — в зависимости от логики конкретной версии.

Режимы контроля и настройки

Функции устройства реализуются через раздельные пороги напряжения и тока, а также через временные параметры отключения и повторного включения. Конкретный набор меню зависит от модификации, поэтому обозначения на экране следует сопоставлять с руководством именно к установленному прибору:

• Нижний порог напряжения — отключение при падении сетевого напряжения ниже выбранного значения,
• Верхний порог напряжения — отключение при превышении установленного максимума,
• Порог тока — ограничение суммарного тока нагрузки в соответствии с допустимым значением,
• Задержка повторного включения — пауза перед восстановлением питания после возврата напряжения в норму,
• Индикация напряжения — вывод текущего измеренного значения на цифровой дисплей,
• Индикация тока — отображение измеренного тока при наличии такой функции у исполнения,
• Ручная настройка — изменение уставок кнопками на лицевой панели,
• Автоматическое восстановление — повторная подача питания после выполнения заданных условий.

Задержка включения необходима для уменьшения числа повторных запусков при нестабильной сети. Для оборудования с компрессорными двигателями и другими нагрузками, чувствительными к частому пуску, выбирают интервал, соответствующий требованиям самого потребителя. Уставку по току устанавливают с учетом нормального рабочего потребления и допустимого тока линии. Если предел задан ниже штатного рабочего тока, прибор будет отключаться без аварии; слишком высокая уставка снижает эффективность ограничения нагрузки.

Установка и эксплуатационные требования

Монтаж выполняют в распределительном щите при снятом напряжении. Прибор закрепляют на DIN-рейке, подключают вход и выход в соответствии с нанесенной схемой, соблюдают полярность и требования к сечению проводников. Клеммные соединения затягивают с усилием, указанным изготовителем. Перед подачей питания проверяют отсутствие оголенных участков проводов, надежность контактов и соответствие номиналов защитных аппаратов параметрам сети.

Области применения

Реле используют в однофазных распределительных сетях, когда требуется одновременно отслеживать отклонение напряжения и потребление тока. Оно подходит для защиты отдельных линий и групп потребителей в жилых, коммерческих и технических помещениях. Возможность регулировать пороги позволяет соотнести отключение с характеристиками подключенного оборудования, а цифровая индикация упрощает визуальный контроль параметров.

Таким образом, реле напряжения DigiTOP с контролем тока объединяет измерение сетевого напряжения, контроль потребления и автоматическое отключение нагрузки при выходе параметров за установленные границы. Его эффективность зависит от корректных уставок, соблюдения допустимых токов и грамотного включения в распределительную схему. При использовании вместе с автоматической защитой прибор помогает ограничить воздействие нестабильной сети и перегрузки на подключенное оборудование. Компания «Олниса» поставляет промышленное оборудование для оснащения электротехнических объектов. В ассортименте компании представлены решения для построения систем электроснабжения и контроля параметров сети. «Олниса» обеспечивает поставку реле напряжения DigiTOP и другого промышленного оборудования для предприятий и организаций.
