Измерительные провода Fluke TL175 — современные технологии защиты и удобство эксплуатации

Измерительные провода Fluke TL175 соединяют мультиметр с контрольными точками цепи, передавая сигнал и сохраняя изоляционный барьер. Их параметры и состояние оценивают совместно с прибором и объектом измерения. Особенность модели — наконечник TwistGuard с регулируемой длиной открытого металла: короткий выступ удобен в тесном клеммном ряду, увеличенный облегчает доступ к удаленной точке.

Конструкция и регулируемый наконечник

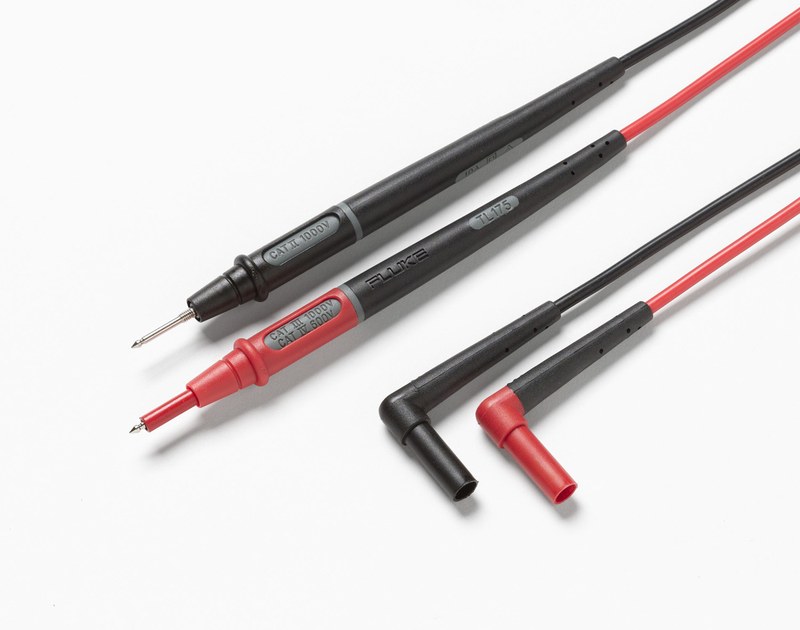

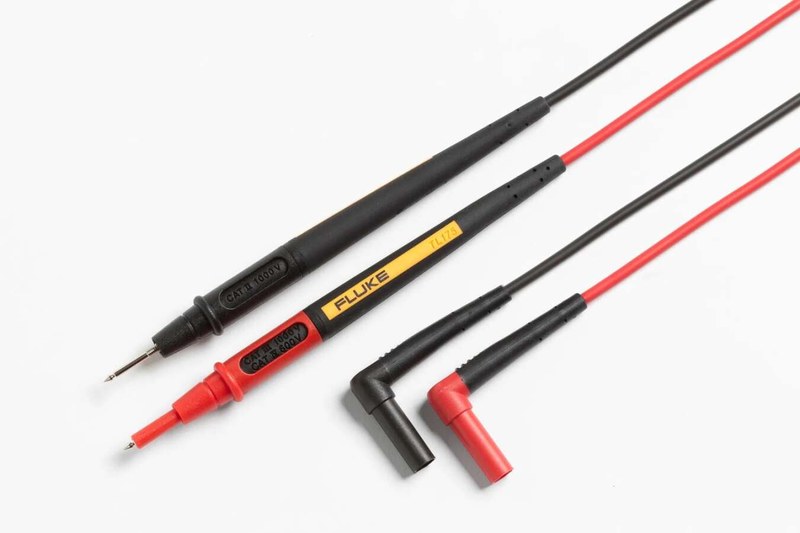

Комплект состоит из изолированных щупов, гибких проводов и штекеров. Металлический наконечник передает сигнал по жиле, а рукоятка образует изолированную зону захвата. В узле TwistGuard поворотом защитного элемента регулируется открытый участок от 4 до 19 мм: короткий выступ снижает риск касания соседнего проводника, длинный упрощает доступ к углубленному контакту. Регулировка не отменяет безопасных расстояний и требований к изоляции. Допустимые положения сверяют с маркировкой изделия. Конструктивные элементы выполняют разные функции:

• изолированный корпус удерживает щуп и отделяет руку от токоведущих частей,
• металлический контакт обеспечивает электрическое соединение с точкой контроля,
• поворотный узел TwistGuard изменяет открытую длину наконечника,
• гибкий провод передает сигнал между щупом и измерительным прибором,
• штекер обеспечивает соединение с назначенным входным гнездом.

Электрические пределы и категории

Для TL175 применяют номиналы, обозначенные на конкретном экземпляре. Для модели указываются исполнения до 1 000 В и категории CAT IV 600 В, CAT III 1000 В; значения необходимо подтвердить по маркировке. Номинальный ток — до 10 А включительно; допустимость зависит от гнезда и предохранителя мультиметра. Подключение токового входа параллельно источнику может вызвать короткое замыкание. При оценке допустимости учитывают параметры измерительной цепи:

• максимальное напряжение между щупом и землей, установленное маркировкой,
• категорию CAT и соответствующее место установки в распределительной системе,
• допустимый ток входа прибора, проводов и установленного предохранителя,
• частоту, длительность воздействия и окружающие условия,
• ограничения руководства прибора и действующих правил электробезопасности.

CAT III относится к распределительным цепям внутри зданий, CAT IV — к вводу питания и внешней инфраструктуре. IEC 61010-031 устанавливает требования безопасности к ручным измерительным щупам; номиналы сверяют с маркировкой. Она не заменяет оценку опасностей и организацию безопасной работы. Провода с нечитаемой маркировкой или поврежденной изоляцией не используют.

Принцип передачи сигнала и точность

В режиме вольтметра прибор измеряет разность потенциалов между подключенными точками; его входное сопротивление и диапазон влияют на результат. При измерении сопротивления мультиметр подает тестовый ток и оценивает отклик, поэтому контролируемая цепь должна быть обесточена, а конденсаторы — разряжены безопасным способом. Режим непрерывности определяет наличие низкоомного пути по порогу, заданному прибором. TL175 обеспечивают физический контакт и изоляцию, но не компенсируют ошибки метода или неподходящий диапазон. На результат влияют сопротивление контакта, состояние жилы, наводки и выбранное гнездо; загрязненный наконечник и слабое прижатие делают показания нестабильными. Перед низкоомным измерением замыкают щупы и при необходимости компенсируют сопротивление проводов. Ток измеряют при последовательном включении мультиметра в разорванную цепь. До перестановки щупов проверяют гнезда и режим прибора.

Сферы применения

Провода передают сигнал от объекта прибору: при измерении напряжения соединяют его входы с двумя точками, а при измерении сопротивления и непрерывности образуют путь тестового тока. Общий предел цепи определяется ее наиболее слабым элементом. Перед подключением сверяют:

• рабочее напряжение и категория перенапряжения, указанные на маркировке,
• допустимый ток провода и соответствующего входа мультиметра,
• тип и размеры штекеров, совместимые с гнездами измерительного прибора,
• условия температуры, влажности и загрязнения, предусмотренные для эксплуатации,
• состояние изоляции, жил, наконечников и контактных поверхностей.

Безопасная эксплуатация

Трещины, порезы, вздутия, следы перегрева, ослабленный ввод, коррозия или люфт наконечника — основание вывести комплект из эксплуатации до проверки. Контролируют фиксацию штекеров и работу TwistGuard. Непредусмотренный ремонт оболочки, изменение конструкции и самодельные удлинители могут изменить электрические свойства и уровень защиты. Перед измерением выполняют последовательный контроль:

• сверяют номиналы проводов с параметрами цепи и мультиметра,
• проверяют изоляцию, наконечники, штекеры и защитные элементы,
• устанавливают длину открытого металла, достаточную для контакта,
• подключают щупы к гнездам, соответствующим выбранному режиму,
• после измерения снимают щупы, удерживая их за изолированные рукоятки.

Щупы держат за изолированные зоны, не касаясь металла. При измерении на работающем оборудовании исключают соскальзывание и соединение соседних контактов. Сопротивление не измеряют в цепи под напряжением, электрические пределы не превышают. Кабели хранят сухими, без натяжения и резких перегибов.

Таким образом, измерительные провода Fluke TL175 являются элементом измерительной системы, который передает сигнал и обеспечивает контакт с объектом при сохранении изоляционных барьеров. Регулируемый TwistGuard помогает ограничить открытую часть наконечника в зависимости от доступности контрольной точки. Безопасность и достоверность результата зависят от соответствия маркировки условиям измерения, исправности кабелей, правильного выбора входа и соблюдения методики. Компания «Олниса» осуществляет поставку проводов TL175 и промышленного оборудования. Поставка продукции компании предназначена для оснащения измерительных и производственных процессов инженерных организаций.
