Автоматические выключатели DEKraft ВА-47-29 — надежная защита электрических сетей от перегрузок и коротких замыканий

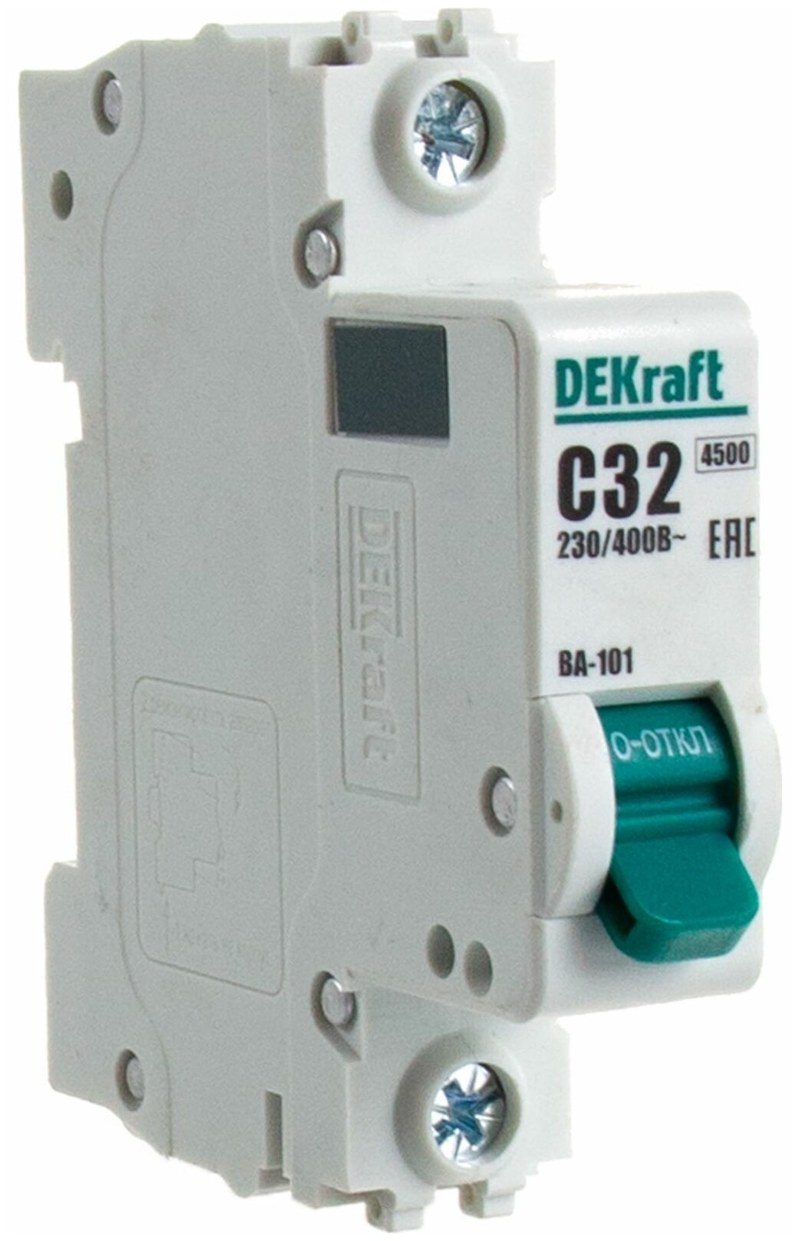

Автоматический выключатель DEKraft ВА47-29 — низковольтный коммутационно-защитный аппарат. Он служит для ручного отключения линии и автоматического разрыва цепи при сверхтоке. Модульный корпус монтируется на DIN-рейку шириной 35 мм. Серия применяется в цепях освещения, розеточных группах и распределительных шкафах. Защиту от длительной перегрузки обеспечивает тепловой расцепитель, а от короткого замыкания — электромагнитный.

Технические характеристики

Электрические параметры определяют условия подключения и отключения аварийного тока. Для распространенных исполнений характерны:

• номинальный ток In — значения от 1 до 63 А в зависимости от артикула,
• номинальная частота сети — 50 Гц,
• рабочее напряжение однофазной сети — 230 В переменного тока,
• рабочее напряжение трехфазной сети — 400 В переменного тока,
• число полюсов — 1, 2, 3 или 4 в соответствующих исполнениях,
• типовые времятоковые характеристики — B, C и D при наличии в ассортименте,
• номинальная отключающая способность отдельных исполнений — 4500 А,
• установочная монтажная рейка — DIN 35 мм,
• ориентировочная ширина одного модульного полюса — 18 мм,
• нормативная основа защитных характеристик — ГОСТ IEC 60898-1.

Номинальный ток не совпадает с порогом мгновенного срабатывания. Значение 4,5 кА обозначает нормируемую отключающую способность соответствующего исполнения, а не допустимую длительную нагрузку.

Конструкция и функциональные узлы

В диэлектрическом корпусе находятся контактная группа, механизм расцепления, биметаллическая пластина, электромагнит и дугогасительная камера. Узлы выполняют следующие функции:

• неподвижный и подвижный контакты — проводят ток в замкнутом состоянии,
• рукоятка управления — обеспечивает ручное включение и отключение,
• механизм свободного расцепления — размыкает контакты при аварии независимо от удержания рукоятки,
• биметаллическая пластина — реагирует на нагрев, вызванный длительной перегрузкой,
• электромагнитный расцепитель — создает усилие отключения при резком нарастании тока,
• дугогасительная камера — делит и охлаждает электрическую дугу при разрыве цепи,
• клеммные зажимы — обеспечивают электрическое присоединение проводников,
• защелка корпуса — фиксирует устройство на монтажной рейке.

При размыкании контактов дуга направляется в пакет металлических пластин, разделяется и охлаждается. Это повышает сопротивление дугового промежутка и ускоряет прекращение тока.

Принципы действия и защитные режимы

Расцепители реагируют на разные аварийные процессы:

• тепловой — на величину и длительность перегрузки, электромагнитный — на резкий скачок тока. Предусмотрены режимы:
• нормальный режим — питание нагрузки при токе, не вызывающем отключение,
• продолжительная перегрузка — нагрев биметалла с последующим освобождением контактного механизма,
• короткое замыкание — быстрое срабатывание электромагнитного расцепителя,
• ручная коммутация — разрыв цепи оператором посредством рукоятки,
• повторное включение — возврат аппарата в рабочее состояние после устранения причины отключения.

Мгновенное срабатывание нормируется как кратность номинального тока In. Для стандартных времятоковых характеристик применяют диапазоны:

• характеристика B — мгновенное расцепление в диапазоне 3–5 In,
• характеристика C — мгновенное расцепление в диапазоне 5–10 In,
• характеристика D — мгновенное расцепление в диапазоне 10–20 In.

Например, для C16 номинальный ток равен 16 А, а интервал электромагнитного расцепления составляет 80–160 А. При меньшем превышении номинала может действовать тепловая защита; ее выдержка зависит от степени перегрузки и нагрева биметалла.

Условия монтажа и эксплуатации

Аппарат фиксируют на рейке в щите, оставляя доступ к рукоятке и клеммам. До включения проверяют соответствие напряжения, номинала и отключающей способности параметрам защищаемой линии. Учитывают условия:

• ширина рейки крепления — 35 мм для стандартного DIN-профиля,
• количество занятых модулей — от 1 до 4 по числу полюсов,
• подключение проводников — только к предусмотренным изготовителем клеммам,
• затяжка зажимов — с моментом, указанным в паспорте конкретного артикула,
• работы по установке — при снятом напряжении и проверенном отсутствии потенциала,
• температурная поправка — с учетом нагрева щита и совместно установленных аппаратов,
• проверка после аварии — после установления и устранения источника сверхтока.

При плотном размещении аппаратов взаимный нагрев влияет на работу биметалла. ВА47-29 не заменяет УЗО: он реагирует на сверхток, но не измеряет дифференциальный ток утечки.

Применение в распределительных системах

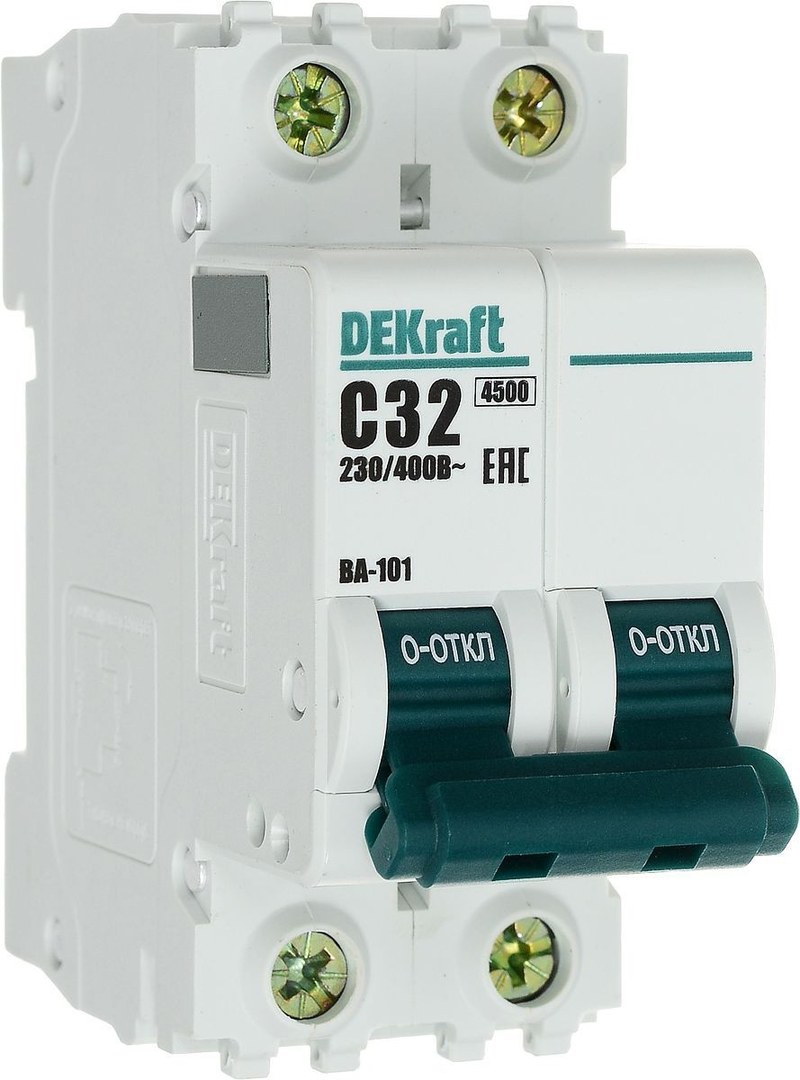

ВА47-29 разделяет электроснабжение на защищаемые линии. Одно- и двухполюсные аппараты применяют в однофазных схемах, трех- и четырехполюсные — в трехфазных. Примеры:

• группы освещения с коммутацией отдельных отходящих линий,
• розеточные сети административных и производственных помещений,
• цепи питания шкафов управления и вспомогательных электроприемников,
• распределительные панели с несколькими трехфазными потребителями,
• низковольтные участки систем инженерного обеспечения зданий.

Номинал выключателя согласуют с допустимым током проводника, а отключающую способность — с расчетным током короткого замыкания. При каскадном соединении учитывают селективность: одинаковая кривая C не гарантирует отключение лишь ближайшего к аварии аппарата.

Таким образом, DEKraft ВА47-29 объединяет модульную конструкцию и 2 расцепителя. Надёжность защиты зависит от соответствия артикула параметрам сети и условиям монтажа. Компания «Олниса» поставляет автоматические выключатели DEKraft ВА47-29 для низковольтных сетей. «Олниса» осуществляет поставки промышленного электротехнического оборудования для предприятий и объектов инфраструктуры. В ассортименте поставок: модульные аппараты защиты цепей.
