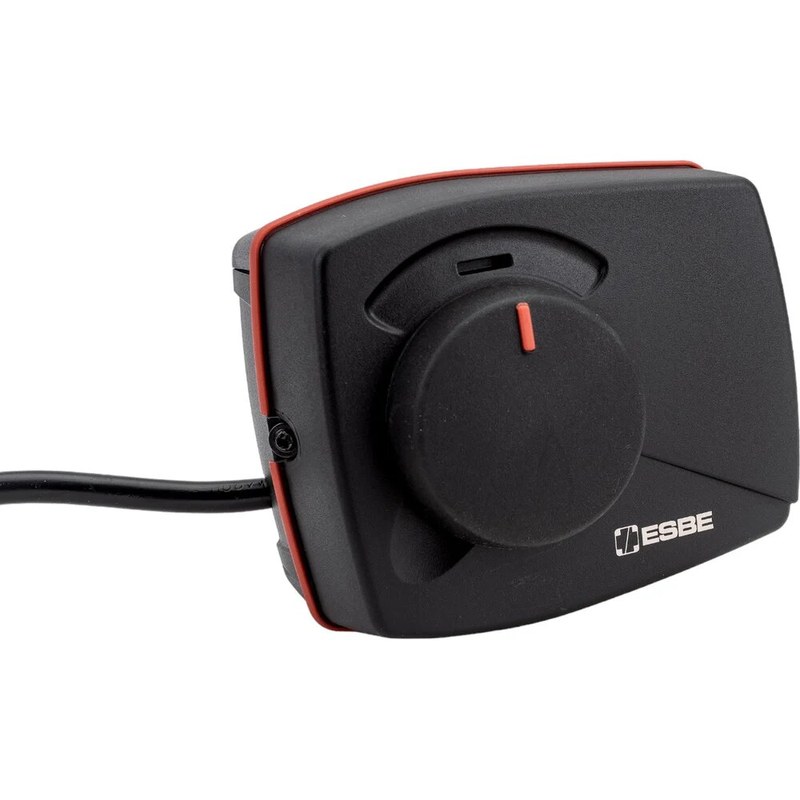

Электропривод ESBE ARA659 — эффективное решение для автоматического регулирования температуры

Электропривод ESBE ARA659 автоматизирует поворот регулирующего клапана в отопительных и водяных системах. Механизм преобразует электрическую команду контроллера во вращение штока, меняя положение затвора и соотношение потоков теплоносителя. Модель серии ARA600 рассчитана на совместимые поворотные клапаны с соответствующими присоединительными элементами и сопротивлением в пределах возможностей привода.

Технические характеристики

Ниже приведены ключевые характеристики привода, существенные при его включении в контур автоматического регулирования:

• Серия — ESBE ARA600,
• Модель — ARA659,
• Назначение — поворотное управление клапаном,
• Напряжение питания — 230 В переменного тока,
• Тип управления — трехпозиционное, открытие и закрытие по отдельным командам,
• Крутящий момент — 6 Н·м,
• Угол поворота — 90,
• Время поворота на 90 — 120 с,
• Класс защиты корпуса — IP41,
• Температура окружающей среды при эксплуатации — от 5 до 50 C,

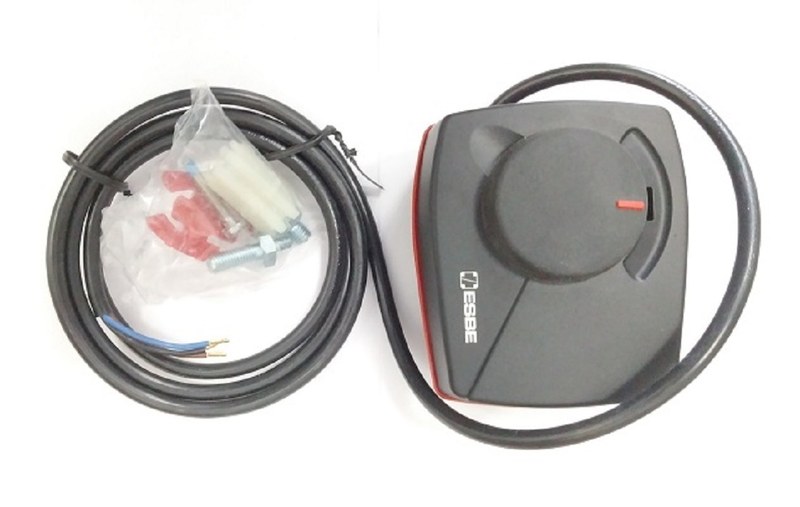

• Длина штатного соединительного кабеля — 1,5 м.

Питание 230 В подается на двигатель согласно выбранному направлению. Трехпозиционная схема предусматривает команды открытия и закрытия; без управляющего сигнала движение прекращается. Взаимоисключающие команды одновременно не подаются. Момент 6 Н·м должен соответствовать сопротивлению клапана во всем рабочем диапазоне. Указанные 120 секунд — время прохождения полного угла 90; промежуточное положение формируется остановкой привода после импульса нужной длительности.

Конструкция и принцип работы

В корпусе размещены электродвигатель, редуктор и узел соединения со штоком клапана. Редуктор снижает скорость вращения и передает момент на выходной вал, обеспечивая плавное перемещение арматуры. Крепление связывает привод с корпусом клапана, а механическая передача передает движение штоку. Корпус защищает внутренние компоненты по классу IP41: от твердых предметов диаметром от 1 мм и вертикально падающих капель. Такая защита не рассчитана на погружение или водяные струи. При команде «открыть» двигатель вращает выходной механизм в одном направлении, при команде «закрыть» — в обратном. Снятие сигнала останавливает движение, поэтому короткие импульсы позволяют установить промежуточное положение. В совместимой гидравлической схеме клапан меняет соотношение потоков теплоносителя или ограничивает проход. Привод выполняет внешние команды, но самостоятельно не измеряет температуру и не вычисляет требуемую долю смешения.

Режимы управления и монтаж

Логика ARA659 определяется трехпозиционным подключением. Регулятор подает напряжение на вход соответствующего направления, а по достижении расчетного положения прекращает сигнал. Короткий импульс вызывает небольшое перемещение, длительная команда продолжает его. Точность регулирования зависит также от алгоритма регулятора, характеристик клапана и тепловой инерции контура. Привод закрепляют на совместимом клапане, соединяя выходной элемент со штоком и обеспечивая полный ход. Положение арматуры согласуют с назначением портов и электрическими командами. Штатный кабель длиной 1,5 м рассчитан на локальное подключение; монтаж выполняют с учетом питания 230 В и схемы изготовителя. Температура окружающей среды должна находиться в диапазоне от 5 до 50 C. Класс IP41 не предназначен для водяных струй или погружения.

Области применения

Поворотный клапан с приводом применяют в инженерных системах для изменения положения по сигналу автоматики. Основные задачи включают:

• Системы отопления с трехходовыми поворотными клапанами,
• Контуры смешения подающего и обратного теплоносителя,
• Регулирование температуры теплоносителя в отопительных ветвях,
• Управление распределением потоков в водяных контурах,
• Автоматизация клапанов в составе котельных и тепловых узлов,
• Модернизация систем, использующих совместимую арматуру ESBE.

Область применения определяется конструкцией клапана и гидравлической схемой. Вместе с регулятором отопления привод работает как исполнительное звено: датчик передает температуру, регулятор сравнивает ее с заданием, а ARA659 перемещает клапан. Изменение прохода меняет расход или соотношение потоков и постепенно влияет на температуру контура.

Эксплуатационные особенности

Время полного хода 120 секунд обеспечивает плавную корректировку положения. Момент 6 Н·м рассчитан на соответствующие клапаны; повышенное сопротивление, загрязнение штока или заклинивание могут нарушить перемещение. Для работы необходимы свободный ход арматуры, надежное крепление и верное подключение. Направление вращения должно соответствовать расположению портов клапана. В отличие от привода с аналоговым входом, ARA659 управляется командами направления и длительностью подачи напряжения. Контроллер рассчитывает продолжительность импульса с учетом скорости механизма. Привод не формирует самостоятельный сигнал фактического угла, поэтому обратная связь по положению обеспечивается только внешними средствами, если она требуется системой.

Таким образом, ESBE ARA659 представляет собой электрический поворотный привод серии ARA600 с питанием 230 В, трехпозиционным управлением, моментом 6 Н·м и временем полного хода 120 секунд на 90. Компактный исполнительный механизм предназначен для перемещения совместимых клапанов в системах отопления и водяных контурах. Его параметры позволяют применять привод в схемах смешения и распределения потоков, где положение арматуры меняется по командам внешнего регулятора. Компания «Олниса» поставляет промышленное оборудование для инженерных и производственных объектов. В ассортименте компании представлены решения для автоматизации, отопления и управления потоками, включая электропривод ESBE ARA659. «Олниса» поставляет оборудование предприятиям и организациям для оснащения инженерных и производственных систем.
