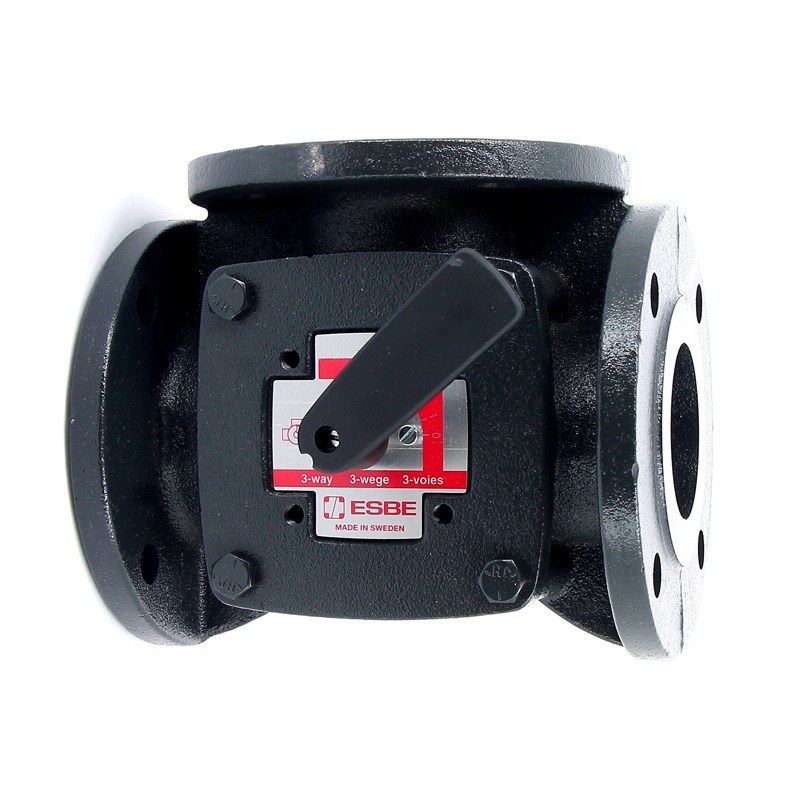

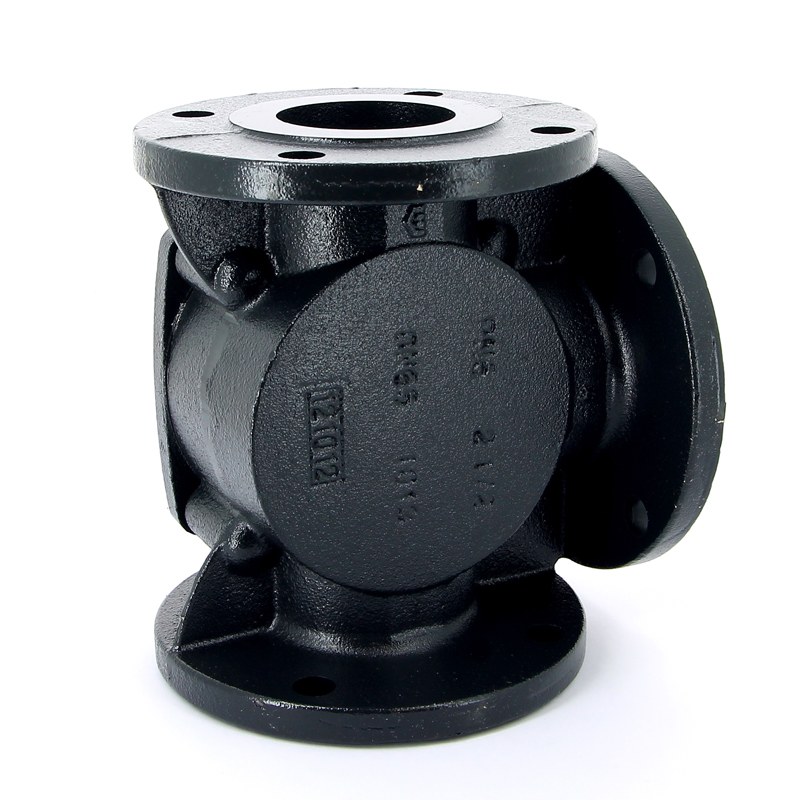

Смесительный клапан ESBE 3F65-90 — надежное решение для управления потоками теплоносителя

ESBE 3F65 90 представляет собой трехходовой поворотный клапан серии 3F, предназначенный для регулирования и смешивания потоков теплоносителя в системах отопления, теплоснабжения и промышленной теплотехники. Оборудование применяется в трубопроводных контурах, где необходимо изменять соотношение потоков при сохранении гидравлической связи между участками системы. Конструкция клапана предусматривает фланцевое присоединение с номинальным диаметром DN65 и поворот регулирующего органа на 90. Изменение углового положения затвора обеспечивает перераспределение потоков между патрубками. Управление осуществляется посредством ручного механизма либо совместимого поворотного электропривода.

Технические характеристики

Основные параметры ESBE 3F65 90 характеризуют присоединительные размеры, гидравлические возможности и механические особенности конструкции. Для работы применяются следующие характеристики:

• производитель — ESBE, Швеция,
• серия оборудования — 3F,
• конструктивное исполнение — трехходовой поворотный клапан,
• номинальный диаметр присоединения — DN65, или 65 мм,
• угол рабочего поворота регулирующего элемента — 90,
• номинальное давление — PN6, или 6 бар,
• номинальная пропускная способность Kvs — 90 м3/ч,
• тип трубопроводного соединения — фланцевый,
• основной материал корпуса — чугун,
• регулирующий механизм — поворотный затвор,
• количество присоединительных патрубков — 3,
• основная рабочая среда — вода в отопительных системах,
• управление — ручное или автоматизированное посредством привода.

Значение Kvs 90 м3/ч характеризует расход воды через полностью открытый клапан при перепаде давления 1 бар в стандартных условиях определения пропускной способности. Оно не означает постоянный эксплуатационный расход, поскольку фактическое значение зависит от гидравлического сопротивления системы.

Конструкция и основные элементы

Устройство ESBE 3F65 90 основано на применении поворотного распределительного механизма, размещенного внутри литого корпуса. Три присоединительных отверстия образуют гидравлическую схему смешивания или перераспределения теплоносителя. Конструкция включает следующие функциональные элементы:

• чугунный корпус с внутренними проточными каналами и тремя фланцевыми соединениями,
• поворотный регулирующий элемент, изменяющий проходные сечения между патрубками,
• уплотнительные элементы, ограничивающие внутренние перетечки рабочей среды, приводной вал,
• передающий крутящий момент регулирующему органу,
• посадочный узел для соединения с механизмом управления,
• механический указатель положения, позволяющий контролировать угол открытия,
• фланцевые поверхности для герметичного присоединения к трубопроводу.

Фланцевая конструкция обеспечивает механически прочное соединение с трубопроводами диаметром DN65. Герметичность монтажных стыков достигается применением соответствующих прокладок и равномерным затягиванием крепежных элементов. Чугунный корпус воспринимает нагрузки, возникающие вследствие внутреннего давления теплоносителя и температурного расширения элементов системы. При этом допустимые механические воздействия должны соответствовать требованиям изготовителя.

Принцип действия

Функционирование клапана основано на изменении площади проходных сечений при вращении регулирующего органа. Поворот на угол от 0 до 90 позволяет изменять гидравлическое соотношение между присоединенными трубопроводами. В смесительном режиме к двум входным патрубкам поступают потоки с различной температурой. Внутри корпуса происходит их объединение, после чего теплоноситель направляется в общий выходной трубопровод. Основные стадии работы механизма представлены следующим образом:

• поступление горячего теплоносителя от источника тепловой энергии,
• подача охлажденного теплоносителя из обратной линии,
• установка регулирующего элемента в положение,
• соответствующее необходимому соотношению потоков,
• изменение проходных сечений при вращении приводного вала,
• смешивание потоков внутри корпуса клапана,
• поступление теплоносителя с результирующей температурой в потребительский контур.

При идеальном смешивании температура выходящего потока определяется массовыми расходами и температурами входящих потоков. Для воды при близких значениях теплоемкости используется соотношение Tсм = (G1 × T1 + G2 × T2) / (G1 + G2). Здесь G1 и G2 обозначают массовые расходы, а T1 и T2 — температуры входящих потоков. Изменение положения затвора влияет на расходы и, следовательно, на температуру смеси.

Гидравлические параметры

Гидравлическая эффективность ESBE 3F65 90 определяется пропускной способностью, перепадом давления и положением регулирующего элемента. При анализе движения воды используется коэффициент Kvs, равный 90 м3/ч. Для оценки расхода применяется зависимость Q = Kv × √p, где Q выражается в м3/ч, а p — в барах. Коэффициент Kv соответствует текущему положению затвора и достигает паспортного значения Kvs при полностью открытом расчетном проходе. Расчетные примеры для Kv = 90 м3/ч показывают следующую зависимость:

• перепад давления 0,01 бар — расход приблизительно 9 м3/ч,
• перепад давления 0,04 бар — расход приблизительно 18 м3/ч,
• перепад давления 0,09 бар — расход приблизительно 27 м3/ч,
• перепад давления 0,16 бар — расход приблизительно 36 м3/ч,
• перепад давления 0,25 бар — расход приблизительно 45 м3/ч,
• перепад давления 1 бар — расход приблизительно 90 м3/ч.

Приведенные величины являются расчетными для воды и не учитывают дополнительные сопротивления трубопроводов, арматуры и теплообменного оборудования. Реальные эксплуатационные расходы устанавливаются гидравлическими характеристиками всей системы.

Режимы эксплуатации и управления

Клапан ESBE 3F65 90 может функционировать в различных схемах регулирования. Конкретный режим зависит от направления движения теплоносителя и конструкции подключенного контура. Основные варианты применения предусматривают:

• смесительный режим — объединение двух потоков с различными температурными параметрами,
• распределительный режим — перераспределение поступающего потока между двумя направлениями при допустимости такой схемы для клапана,
• ручное регулирование — изменение углового положения посредством механического органа управления,
• автоматическое регулирование — перемещение затвора электроприводом по сигналам управляющей системы,
• промежуточное позиционирование — удержание регулирующего элемента между крайними положениями.

При автоматизации используется поворотный электропривод, механически соединенный с валом клапана. Привод должен обеспечивать угол перемещения 90 и крутящий момент, достаточный для преодоления сопротивления механизма. Точность регулирования определяется не только клапаном, но и характеристиками привода, алгоритмом контроллера, расположением температурных датчиков и гидравлической устойчивостью контура.

Эксплуатационные особенности

Надежность работы ESBE 3F65 90 зависит от соблюдения допустимых параметров рабочей среды, правильного расположения трубопроводов и отсутствия чрезмерных механических нагрузок. При эксплуатации учитываются следующие факторы:

• соответствие давления рабочей среды номинальному классу PN6,
• соблюдение температурных ограничений,
• установленных для конкретного исполнения,
• отсутствие твердых загрязнений,
• способных повредить регулирующий механизм,
• правильное направление потоков согласно обозначениям патрубков,
• исключение передачи значительных монтажных усилий на корпус,
• сохранение свободного вращения приводного вала в пределах 90,
• контроль герметичности фланцевых соединений после ввода системы в эксплуатацию.

При эксплуатации с электроприводом необходимо учитывать допустимый крутящий момент, время полного перемещения и особенности электрического управления. Превышение механических нагрузок может ускорить износ соединительных деталей.

Области промышленного применения

Трехходовой клапан ESBE 3F65 90 применяется в теплотехнических установках, где требуется регулирование температуры или распределение жидкого теплоносителя. Основные области использования включают:

• централизованные системы водяного отопления промышленных зданий,
• котельные установки с несколькими температурными контурами,
• индивидуальные и центральные тепловые пункты,
• смесительные узлы отопительных распределительных систем,
• технологические контуры циркуляции нагретой воды,
• системы теплоснабжения производственных помещений,
• теплообменные установки с регулируемой температурой подачи.

Использование фланцевого клапана DN65 позволяет интегрировать регулирующий механизм в трубопроводы соответствующего номинального диаметра. Поворотная конструкция обеспечивает изменение соотношения потоков без применения поступательно перемещающегося штока.

Таким образом, ESBE 3F65 90 представляет собой трехходовой фланцевый клапан с номинальным диаметром DN65, пропускной способностью Kvs 90 м3/ч и углом регулирования 90. Конструкция предназначена для управления потоками теплоносителя в отопительных и промышленных теплотехнических системах. Применение поворотного регулирующего элемента обеспечивает возможность плавного изменения гидравлического соотношения между патрубками. Компания «Олниса» осуществляет поставки промышленного оборудования ESBE, включая трехходовые клапаны серии 3F. В ассортименте поставляемой продукции представлены компоненты трубопроводной арматуры, устройства автоматизации и оборудование для промышленных инженерных систем. «Олниса» является поставщиком промышленного оборудования для предприятий различных отраслей, обеспечивая поставки продукции для отопительных, энергетических и технологических установок.
