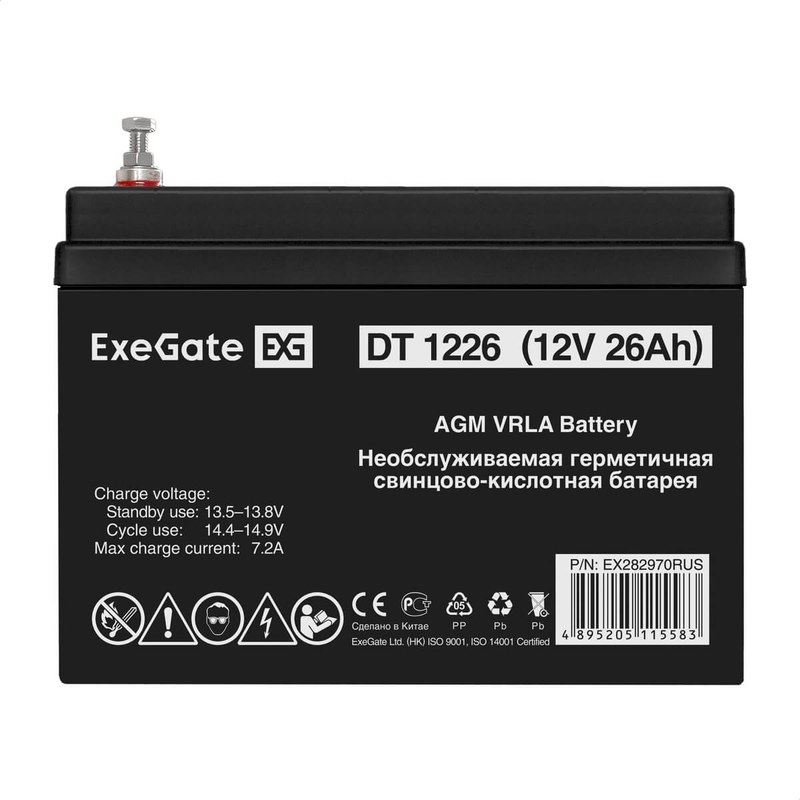

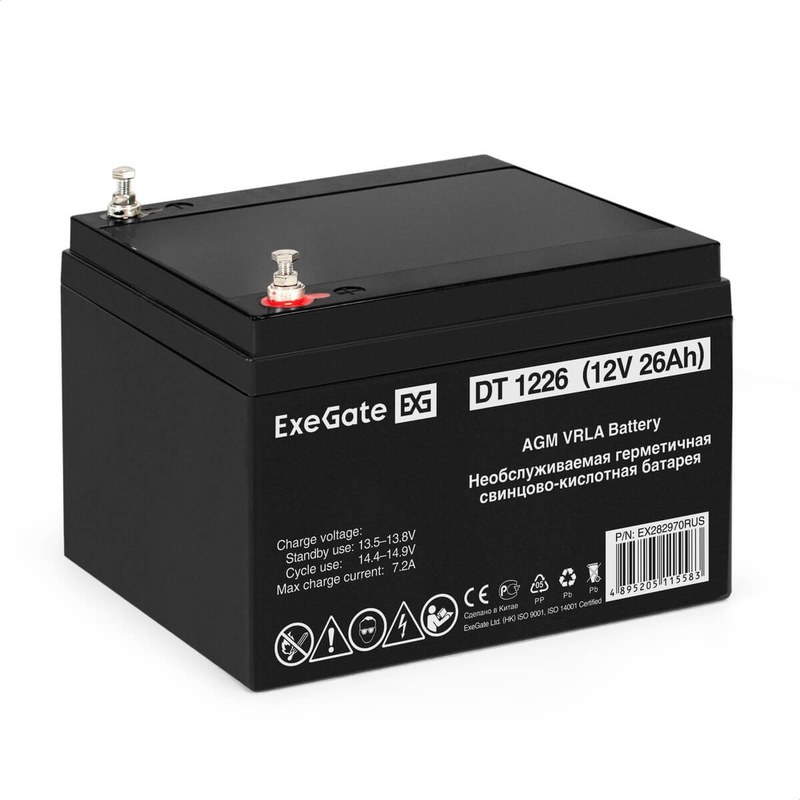

Аккумулятор ExeGate DT 1226 — надежный источник резервного питания напряжением 12 В

ExeGate DT-1226 относится к компактным свинцово-кислотным аккумуляторам, применяемым в источниках бесперебойного питания, охранной электронике и автономных низковольтных системах. Устройство накапливает энергию и отдает ее при исчезновении сетевого напряжения. Важны стабильность напряжения и совместимость с зарядным узлом. Конструктивно аккумуляторы данного класса выполняются по технологии VRLA с иммобилизованным электролитом AGM. Корпус и клапаны исключают штатный долив воды. Батарея чувствительна к нагреву, глубокому разряду и перезаряду.

Технические характеристики

Электрические параметры характеризуют запас энергии и требования к цепям питания. Номиналы отличаются от показателей в реальных условиях:

• номинальное напряжение — 12 В,
• номинальная емкость — 2,6 А·ч,
• число последовательно соединенных элементов — 6,
• номинальное напряжение одного элемента — 2 В,
• расчетная энергия по произведению 12 В × 2,6 А·ч — 31,2 Вт·ч,
• расчетный средний ток при двадцатичасовом разряде — 0,13 А,
• расчетный средний ток при десятичасовом разряде — 0,26 А,
• тип электрохимической системы — свинцово-кислотная,
• исполнение — герметизированное, клапанно-регулируемое,
• рабочая ориентация — определяется требованиями к корпусу и клеммам.

Энергия 31,2 Вт·ч рассчитана по номиналам и не гарантирована при любой нагрузке. При повышении разрядного тока доступная емкость уменьшается; напряжение также снижается по мере расходования заряда. Разрядные кривые, размеры, масса и выводы уточняются по паспорту DT-1226.

Конструкция и электрохимические процессы

Внутри батареи химическая энергия преобразуется в постоянный ток. Узлы выполняют функции:

• положительные пластины с активной массой на основе диоксида свинца обеспечивают катодную реакцию при разряде,
• отрицательные свинцовые пластины участвуют в анодной реакции,
• стекловолоконные сепараторы AGM удерживают раствор серной кислоты в порах,
• межэлементные перемычки формируют последовательную цепь из шести ячеек,
• полимерный корпус изолирует электродные блоки и удерживает электролит,
• предохранительные клапаны ограничивают опасное повышение внутреннего давления,
• контактные выводы соединяют накопитель с внешней электрической цепью.

Во время разряда активные вещества обоих электродов постепенно переходят в сульфат свинца, а концентрация кислоты падает. При правильном заряде реакции протекают в обратном направлении. Механизм рекомбинации кислорода сокращает потерю воды, однако не делает аккумулятор абсолютно газонепроницаемым. При перезаряде возможен выход газов через клапаны, поэтому необходима вентиляция пространства размещения.

Зарядные и разрядные режимы

Заряд требует ограничения напряжения и тока с учетом температуры. Для 12-вольтовых AGM применяют ориентиры, не заменяющие паспорт DT-1226:

• буферный заряд при +25 C — ориентировочно 13,5–13,8 В,
• циклический заряд при 25 C — ориентировочно 14,4–15,0 В,
• щадящий зарядный ток 0,2C — около 0,52 А,
• уровень 0,3C для расчетной проверки зарядного устройства — около 0,78 А,
• начальный ток при разряде 0,1C — около 0,26 А,
• ток при разряде 1C — 2,6 А, но без гарантии сохранения номинальной емкости,
• условный нижний предел разряда при малом токе — порядка 10,5 В для батареи из шести ячеек.

Обозначение C связывает величину тока с паспортной емкостью: для 2,6 А·ч ток 1C численно равен 2,6 А. Порог отключения нагрузки нельзя принимать универсальным: допустимое конечное напряжение зависит от длительности разряда и документации. Длительная работа в разряженном состоянии ускоряет сульфатацию пластин и уменьшает восстановимую емкость.

Эксплуатационные факторы и безопасность

На долговечность влияют число циклов и температура. Основные факторы:

• нагрев выше 25 C ускоряет коррозию решеток и старение активной массы,
• низкая температура уменьшает доступную емкость и скорость приема заряда,
• постоянное превышение буферного напряжения способствует газовыделению и высыханию,
• глубокие разряды усиливают деградацию активной массы и рост сопротивления,
• слабый контакт на клеммах вызывает падение напряжения и локальный перегрев,
• короткое замыкание приводит к большим токам и риску повреждения соединений,
• длительное хранение без подзаряда повышает вероятность необратимой сульфатации.

Защита от короткого замыкания предусматривает предохранитель вблизи положительного вывода и проводники с допустимой токовой нагрузкой. Батареи разного износа нельзя произвольно соединять. Очистка корпуса производится без растворителей, а состояние соединений контролируется при отключенной нагрузке.

Применение в системах резервирования

ExeGate DT-1226 может служить локальным источником постоянного напряжения в устройствах небольшой мощности. Длительность автономной работы определяется полезной энергией батареи и потерями преобразователя. Например, идеализированная оценка для нагрузки 10 Вт составляет 31,2 / 10 = 3,12 ч. Реальное время будет меньше из-за ограничения конечного напряжения, потерь и зависимости емкости от тока. Возможные области применения:

• резервное питание охранных контроллеров и датчиков,
• малые источники бесперебойного питания,
• системы сигнализации и локального оповещения,
• низковольтную автоматику и контрольные модули,
• электронные устройства с перебоями сетевого питания.

Таким образом, ExeGate DT-1226 представляет собой компактный электрохимический накопитель с номинальным напряжением 12 В и емкостью 2,6 А·ч. Надежность его работы определяется соблюдением зарядных ограничений, температурного режима и защиты от глубокого разряда. Расчетные характеристики полезны для анализа схем резервирования, но паспорт конкретного изделия остается основным документом при проверке предельных значений.
