Мультиметр Fluke 289 — технические характеристики, режимы работы и области применения
Fluke 289 — цифровой мультиметр с функцией регистрации показаний, предназначенный для диагностики электрических и электронных цепей, обслуживания промышленного оборудования и анализа непостоянных процессов. Прибор сочетает измерения напряжения, тока, сопротивления, частоты, емкости и температуры с регистрацией значений во внутреннюю память. Это позволяет фиксировать изменения параметров без постоянного наблюдения за экраном и позднее оценивать характер неисправности. Сигнал преобразуется в цифровой код и выводится на графический экран. Измерения переменного тока и напряжения выполняются по True RMS, что позволяет оценивать действующее значение несинусоидальных сигналов в пределах допустимых частоты и коэффициента амплитуды. Автовыбор диапазона упрощает измерения при меняющихся параметрах.
Технические характеристики
Основные параметры Fluke 289 определяют его пригодность для измерений как в низковольтных электронных схемах, так и в распределительных цепях. Значения ниже приводятся для типового исполнения; точность зависит от функции, диапазона, частоты, температуры и длительности измерения:
- Тип прибора — цифровой мультиметр с регистрацией данных и True RMS,
- разрядность дисплея — 50 000 отсчетов, с графическим отображением формы изменения параметра,
- дисплей — цветной жидкокристаллический, с разрешением 320 × 240 пикселей,
- измерение постоянного напряжения — от 0,1 мВ до 1000 В,
- основная точность постоянного напряжения — до ±(0,025 % показания + 5 единиц младшего разряда),
- измерение переменного напряжения — от 0,1 мВ до 1000 В, True RMS,
- измерение постоянного тока — от 0,01 мкА до 10 А, кратковременно до 20 А в пределах допустимого времени,
- измерение переменного тока — от 0,01 мкА до 10 А, True RMS,
- измерение сопротивления — от 0,01 Ом до 500 МОм,
- измерение емкости — от 1 нФ до 100 мФ,
- измерение частоты — до 999,99 кГц в зависимости от входной функции и уровня сигнала,
- измерение температуры — приблизительно от −200 до +1350 C с термопарой типа K,
- измерение проводимости — до 50 нСм,
- измерение коэффициента заполнения импульсов — от 0,01 до 99,99 %,
- память регистрации — до 15 000 измеренных значений,
- категория электробезопасности — CAT III 1000 В и CAT IV 600 В,
- питание — шесть элементов AA.
Переменное напряжение и ток обрабатываются методом True RMS. В отличие от среднего выпрямленного значения, такой метод рассчитывает действующее значение сигнала, включая сложные формы, если они находятся в допустимой полосе частот и не превышают пределы по амплитуде и коэффициенту амплитуды. Для переменного напряжения предусмотрены диапазоны от милливольтового уровня до 1000 В. Переменный ток измеряется через токовые входы; для наиболее высоких значений используется отдельный вход с предохранительной защитой. При работе с током цепь необходимо разомкнуть и включить мультиметр последовательно с нагрузкой. Фильтр низких частот уменьшает влияние высокочастотных помех при проверке приводов. В режиме напряжения входное сопротивление обычно составляет около 10 МОм — нагрузка на цепь зависит от выбранного диапазона.
Режимы измерения и особенности работы
Набор функций охватывает электрические величины, необходимые при диагностике цепей управления, электроприводов и электронных узлов. В меню задаются режимы отображения, регистрация и параметры анализа измерений:
- Измерение постоянного напряжения и постоянного тока,
- измерение переменного напряжения и переменного тока True RMS,
- измерение сопротивления и звуковая проверка непрерывности,
- проверка полупроводниковых диодов,
- измерение емкости конденсаторов,
- измерение частоты и коэффициента заполнения,
- измерение температуры с внешней термопарой типа K,
- измерение проводимости для оценки очень высоких сопротивлений,
- режимы Min, Max и Avg для фиксации минимального, максимального и среднего результата,
- режим относительного измерения для сравнения с сохраненной опорной величиной,
- регистрация показаний с заданным интервалом и последующим просмотром.
Функции Min, Max и Avg сохраняют минимум, максимум и среднее за период наблюдения, что полезно при запуске двигателя или переключении нагрузки. Частота выражает число периодов в секунду, а коэффициент заполнения — долю активного состояния импульса. Эти параметры применяют при проверке источников питания, датчиков и контроллеров. Емкость измеряют тестовым сигналом; конденсатор перед проверкой разряжают и отключают от цепи.
Конструкция и безопасность

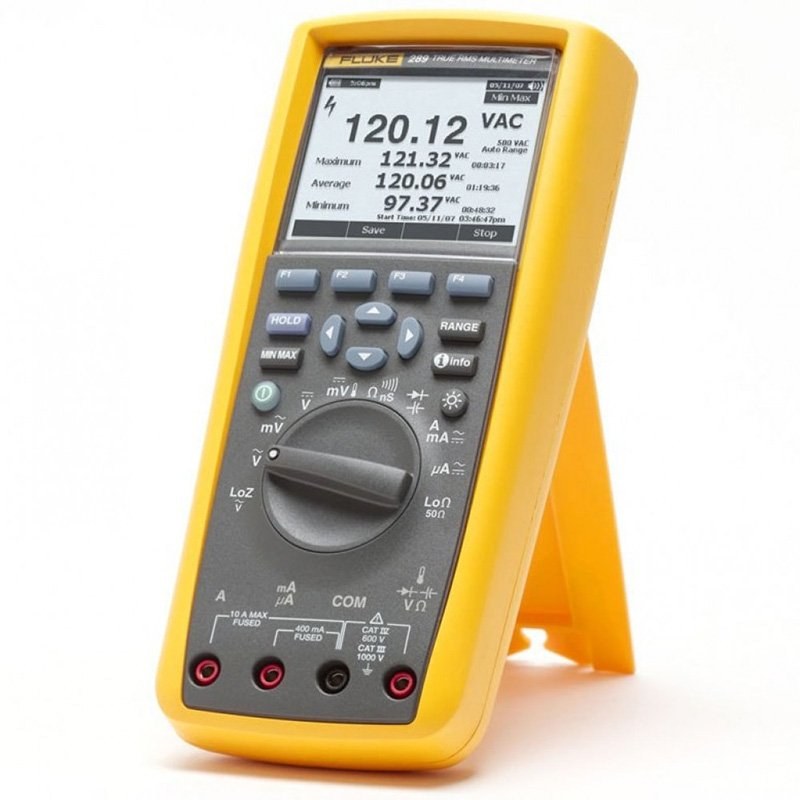

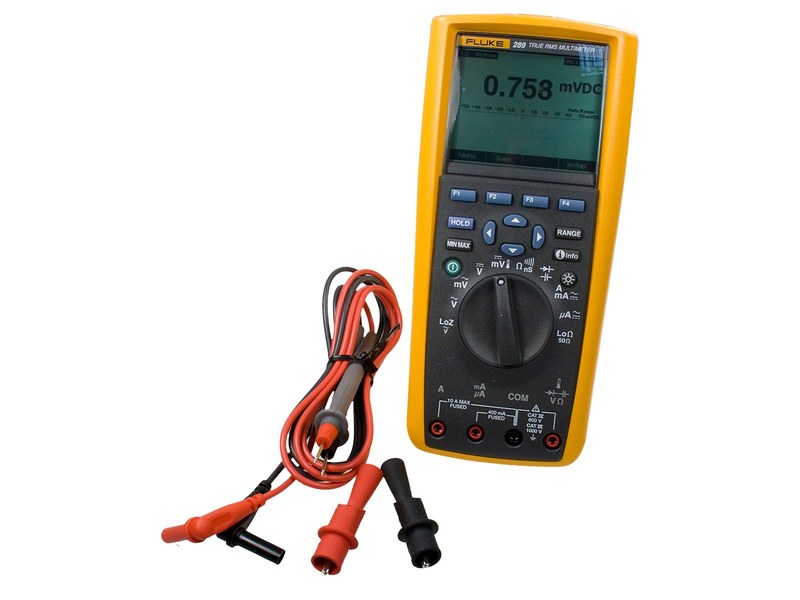

Переносной корпус оснащен защитным чехлом и откидной опорой. Гнезда включают общий вход COM, вход V/ и отдельные токовые входы с предохранительной защитой. До измерения проверяют режим, входы и щупы; номиналы предохранителей сверяют с документацией модификации. CAT III 1000 В и CAT IV 600 В характеризуют стойкость к импульсным перенапряжениям в соответствующих точках установки, но не отменяют рабочего предела входа. Учитывают также категорию щупов и состояние изоляции. В режиме тока прибор включают последовательно с нагрузкой: подключение токового входа параллельно источнику недопустимо.
Таким образом, Fluke 289 объединяет электрические измерения, дисплей на 50 000 отсчетов и регистрацию. Диапазоны до 1000 В, 10 А, 500 МОм и 100 мФ, функция True RMS, вход для термопары K и график тренда делают прибор инструментом технической диагностики. Компания «Олниса» поставляет промышленное оборудование и измерительные приборы для производственных и энергетических предприятий. В ассортименте «Олниса» Fluke 289 предназначен для задач, где важны сохранение показаний и надежность измерительной техники. Поставка продукции Fluke компанией «Олниса» помогает оснащать предприятия современными средствами контроля.
