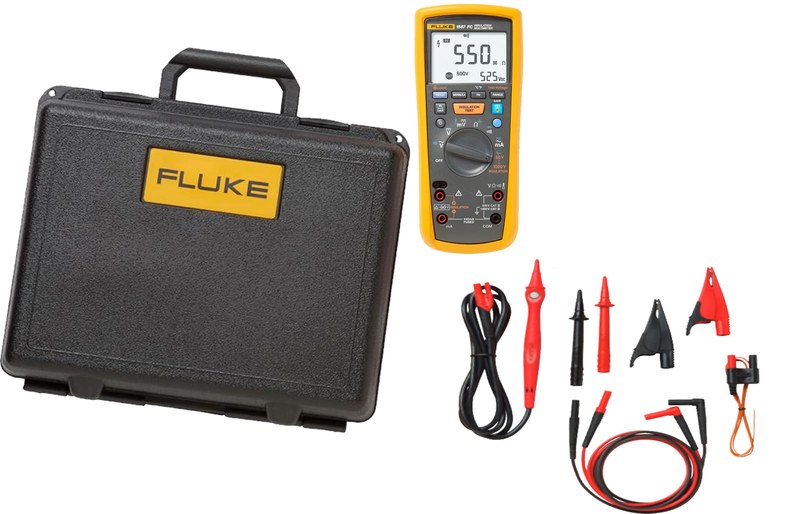

Мультиметр-мегаомметр Fluke 1587 FC — точные измерения и контроль изоляции

Fluke 1587 FC объединяет функции цифрового мультиметра и мегаомметра в одном переносном приборе. Он предназначен для проверки электрических цепей, измерения параметров питания и оценки состояния изоляции кабелей, электродвигателей, трансформаторов и другого оборудования. Такое сочетание позволяет сначала проверить наличие напряжения и состояние цепи, а затем, при соблюдении требований безопасности, выполнить испытание изоляции повышенным напряжением.

Технические характеристики

Параметры Fluke 1587 FC определяют его возможности при низковольтных измерениях и проверке изоляции:

• изоляции, частота, емкость, температура, проверка целостности цепи и тестирование диодов,
• диапазон измерения постоянного и переменного тока — до 400 мА,
• диапазон измерения сопротивления — от 0,1 Ом до 50 МОм,
• диапазон измерения емкости — от 1 нФ до 9999 мкФ,
• диапазон измерения частоты — от 5 Гц до 1 МГц,
• диапазон измерения температуры — от −40 до +537 C при использовании совместимого температурного зонда,
• функции проверки изоляции — измерения PI и DAR, сравнение результатов и автоматический разряд емкостной нагрузки,
• беспроводная передача данных — Bluetooth с использованием приложения Fluke Connect,
• категория электробезопасности — CAT III 1000 В и CAT IV 600 В,
• питание — четыре батареи типа AA,
• дисплей — цифровой экран с отображением измеряемых значений и выбранного режима.

Для сопротивления изоляции прибор подает выбранное постоянное напряжение на объект и измеряет ток утечки. По соотношению напряжения и тока вычисляется сопротивление. Чем меньше ток при одинаковом испытательном напряжении, тем выше измеренное сопротивление; однако оценка состояния изоляции должна учитывать норму для конкретного оборудования, его температуру, влажность и длительность испытания.

Измерение сопротивления изоляции

Перед испытанием отсоединяют от проверяемого участка чувствительные электронные компоненты, источники питания и устройства, которые могут быть повреждены высоким постоянным напряжением. Затем выбирают испытательное напряжение, соответствующее классу оборудования и условиям проверки. Fluke 1587 FC поддерживает пять значений: 50, 100, 250, 500 и 1000 В. Это позволяет проводить измерения на разных видах низковольтного оборудования, не используя одно фиксированное напряжение для всех задач. Во время теста прибор формирует постоянное напряжение между выбранными точками цепи. Ток, проходящий через диэлектрик и по его поверхности, зависит от свойств изоляционного материала, состояния соединений и загрязнения. Устройство преобразует измеренный ток в значение сопротивления и выводит результат на экран. После завершения испытания накопленный в емкости объекта заряд автоматически разряжается через измерительный тракт. До окончания разряда нельзя касаться проводников и выводов проверяемого оборудования.

Функции PI и DAR используются для оценки изменения сопротивления во времени. DAR — коэффициент абсорбции диэлектрика — сопоставляет значения сопротивления, полученные через разные интервалы теста, обычно около 30 секунд и 60 секунд. Индекс поляризации PI сравнивает сопротивление, измеренное примерно через 1 минуту и через 10 минут. Постепенный рост сопротивления при испытании может указывать на поляризационные процессы в изоляции; стабильное или уменьшающееся значение требует анализа с учетом типа оборудования и условий измерения. Эти коэффициенты не заменяют нормативные критерии, а дают дополнительную информацию о поведении изоляции.

Функции цифрового мультиметра

Мультиметровая часть Fluke 1587 FC позволяет измерять постоянное и переменное напряжение до 1000 В, а также ток до 400 мА. При измерении напряжения щупы подключают параллельно проверяемому участку, при измерении тока цепь размыкают и включают прибор последовательно. Перед переключением режима необходимо учитывать схему подключения и пределы входов, чтобы не повредить прибор и не создать опасную ситуацию. Измерение сопротивления выполняется на обесточенной цепи. Диапазон до 50 МОм пригоден для проверки резистивных элементов и поиска обрывов, а режим прозвонки помогает выявить электрическую непрерывность соединения. Звуковая индикация облегчает проверку проводников и контактов. Режим проверки диодов используется для оценки прямого падения напряжения на полупроводниковом переходе. При измерениях переменного напряжения и тока применяются True RMS алгоритмы, которые позволяют получать действующее значение сигнала, в том числе при его несинусоидальной форме в пределах характеристик прибора. Измерение емкости помогает оценивать конденсаторы и емкостные элементы; частотный режим используется для определения частоты периодического сигнала. Температуру измеряют с совместимым термозондом, подключаемым к входам прибора в соответствии с инструкцией. Дополнительные мультиметровые функции позволяют выполнить первичную диагностику, но не отменяют отдельной проверки условий безопасности и допустимых значений для конкретного оборудования.

Конструкция, безопасность и передача данных

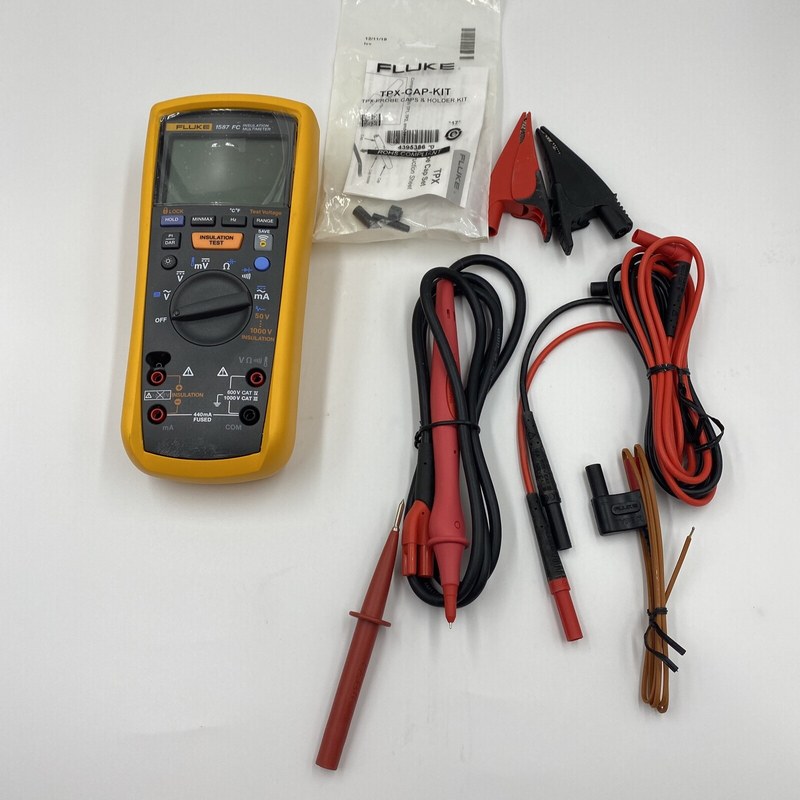

Корпус Fluke 1587 FC выполнен для переносного применения при техническом обслуживании электроустановок. На передней панели расположены дисплей, поворотный переключатель режимов, функциональные кнопки и входные гнезда для измерительных проводов. Переключатель задает тип измерения, а кнопки используются для запуска испытания изоляции и выбора дополнительных функций. Перед работой проверяют целостность корпуса, щупов и изоляции проводов, а также соответствие входов выбранному режиму. Категории CAT III 1000 В и CAT IV 600 В характеризуют допустимое применение прибора в соответствующих участках электроустановок при соблюдении ограничений производителя. Категория безопасности не означает, что измерение допустимо при любых условиях: пользователь должен учитывать номинальное напряжение, среду, состояние прибора и принадлежностей. При испытании изоляции цепь должна быть обесточена, а подключенные электронные устройства — защищены от повышенного напряжения. Bluetooth-связь позволяет передавать измеренные значения в приложение Fluke Connect на совместимом мобильном устройстве. Данные можно сохранять для последующего сравнения и наблюдения за изменениями параметров. Это полезно при повторных измерениях, когда важно фиксировать дату, место и условия проведения проверки. Беспроводная передача не меняет физический принцип измерения: точность результата по-прежнему зависит от правильного подключения, выбранного диапазона и состояния проверяемого объекта.

Применение Fluke 1587 FC

Комбинированный прибор применяют для проверки изоляции обмоток электродвигателей, кабельных линий и электрических цепей, а также для измерения напряжения, тока и сопротивления при диагностике оборудования. Перед испытанием важно определить, какие элементы можно подвергать выбранному напряжению, и исключить параллельные цепи, влияющие на результат. Для сравнения данных в динамике используют одинаковые точки подключения, испытательное напряжение и временные интервалы. Fluke 1587 FC совмещает пять уровней испытательного напряжения, измерение сопротивления изоляции до 2 ГОм и набор функций цифрового мультиметра. Индексы PI и DAR дают дополнительные показатели состояния диэлектрика, а автоматический разряд повышает безопасность после теста. Передача данных через Fluke Connect упрощает сохранение результатов и их сопоставление при последующих проверках.

Таким образом, Fluke 1587 FC — измерительный прибор для технической диагностики, объединяющий мультиметр и тестер изоляции с испытательным напряжением до 1000 В. Его функции охватывают основные электрические измерения и оценку изоляции оборудования. Компания «Олниса» поставляет промышленное оборудование для предприятий и технических служб. У нас можно купить Fluke 1587 FC для оснащения измерительных участков и проведения регламентных проверок. «Олниса» предлагает промышленное оборудование от известных производителей, включая измерительные приборы Fluke.
