Осциллограф Fluke 124B — технические характеристики и функциональные возможности прибора
Fluke 124B — портативный прибор серии ScopeMeter, объединяющий двухканальный цифровой осциллограф, мультиметр и инструменты анализа сигналов. Он рассчитан на измерения при наладке и обслуживании электрических установок, приводов, датчиков, управляющих цепей и промышленной электроники. Совмещение функций позволяет исследовать форму сигнала и измерять электрические величины одним устройством, сохраняя общую временную привязку наблюдений. Прибор помогает выявлять неисправности, которые нельзя описать одним числом: осциллограмма показывает пульсации, провалы, переходные процессы, шум и искажения. Два входа позволяют одновременно наблюдать связанные сигналы, например вход и выход преобразователя.
Технические характеристики
Ниже перечислены основные параметры компонента:
- Полоса пропускания осциллографа — 40 МГц,
- число изолированных входных каналов — 2,
- максимальная частота дискретизации в режиме реального времени — до 5 Гвыб./с,
- время нарастания переходной характеристики — около 8,75 нс,
- чувствительность вертикального отклонения — от 2 мВ/дел. до 100 В/дел.,
- входное сопротивление осциллографических входов — 1 МОм,
- входная емкость — около 20 пФ,
- диапазон временной развертки — от 10 нс/дел. до 5 с/дел.,
- разрешение цифрового мультиметра — 5000 отсчетов,
- категория перенапряжения входов — CAT III 600 В и CAT II 750 В,
- дисплей — цветной жидкокристаллический, диагональ около 5,7 дюйма,
- аккумулятор — литий-ионный, номинальное напряжение 10,8 В,
- время автономной работы — до 7 часов при штатных условиях,
- габариты корпуса — приблизительно 232 × 115 × 50 мм,
- масса — около 1,2 кг с установленной батареей.
Конструкция и измерительные входы

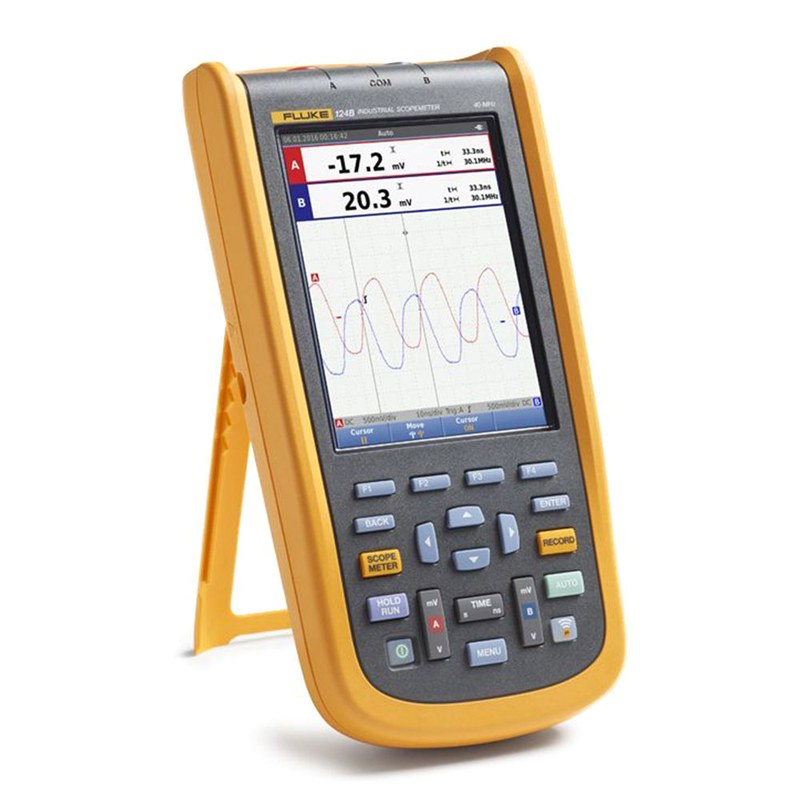

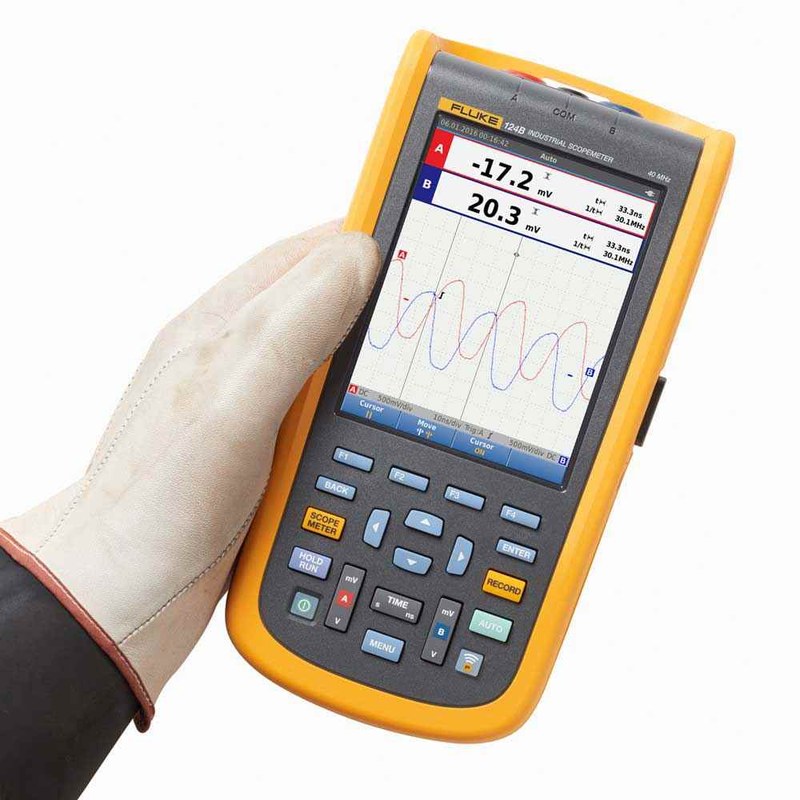

Переносной корпус объединяет цветной дисплей, органы управления, измерительные разъемы и аккумуляторный отсек. Защитный чехол рассчитан на полевые условия, а откидная подставка позволяет разместить прибор на рабочей поверхности. Два входных канала изолированы друг от друга и от земли, что полезно при сравнении цепей с разными потенциалами. Изоляция не отменяет пределов входного напряжения и требований категории безопасности; при подключении учитывают маркировку и характеристики щупов. Мультиметр измеряет напряжение, сопротивление и непрерывность цепи.
Принцип работы и основные режимы
В осциллографическом режиме входной аналоговый сигнал проходит через тракт вертикального усиления, оцифровывается аналого-цифровым преобразователем и отображается как временная зависимость. Настройка масштаба по вертикали задает амплитуду на деление, а развертка определяет интервал времени, соответствующий горизонтальному делению. Запуск синхронизирует построение изображения с заданным уровнем сигнала, поэтому повторяющаяся форма остается неподвижной на экране и поддается анализу. Режим Connect-and-View автоматически распознает тип сигнала и подбирает основные параметры отображения, включая масштаб, развертку и условия запуска. Это ускоряет первичное наблюдение при неизвестной форме сигнала, например при поиске периодических нарушений в цепи. Автоматическая установка не заменяет инженерную проверку результата: при сложной форме или низкой амплитуде целесообразно уточнить настройки вручную, проверить подключение щупа и сравнить изображение с ожидаемым режимом работы узла.
Функция IntellaSet анализирует измеряемый сигнал и предлагает релевантные числовые параметры для отображения. Такая подстройка помогает быстро перейти от обзорного наблюдения к чтению характеристик формы, не скрывая саму осциллограмму. В ручном режиме доступны регулировки вертикального масштаба, временной базы, запуска и положения трасс; это позволяет изучать отдельные участки, фронты, повторяемость импульсов и нестабильность уровня. Мультиметрический режим служит для измерения постоянного и переменного напряжения, сопротивления и проверки электрической непрерывности цепей. Функция AutoHold удерживает показание после его стабилизации, облегчая фиксацию результата на удаленном или неудобно расположенном узле. Автоматический выбор диапазона уменьшает число ручных операций при переходе между точками с различными уровнями. Сверяют предел входа.
Области применения
Fluke 124B применяют при проверке приводных систем, источников питания, аналоговых датчиков, цепей управления и промышленной автоматики. Например, сопоставление двух каналов помогает оценить, появляется ли управляющий импульс до изменения сигнала на выходе. Осциллографическое наблюдение позволяет обнаружить пульсации и выбросы, которые могут быть незаметны при измерении только среднего значения. Мультиметр используется для проверки напряжения питания, сопротивления отключенной цепи и наличия электрической непрерывности.
Таким образом, Fluke 124B объединяет осциллограф с полосой 40 МГц, два изолированных канала, мультиметр на 5000 отсчетов и средства автоматической настройки и регистрации. Благодаря этому прибор помогает исследовать как статические электрические параметры, так и временную структуру сигнала в системах промышленного назначения. При правильном выборе режима, аксессуаров и точки подключения он становится функциональным инструментом контроля приводов, цепей управления и электронных узлов. Компания «Олниса» поставляет промышленное оборудование для предприятий и технических организаций. В ассортименте «Олниса» представлены приборы для измерений, контроля и обслуживания инженерных систем. Fluke 124B доступен к поставке через «Олниса» — надежного поставщика промышленного оборудования для производственных задач.
