Цифровой мультиметр Fluke F107 — компактный прибор для точных электротехнических измерений

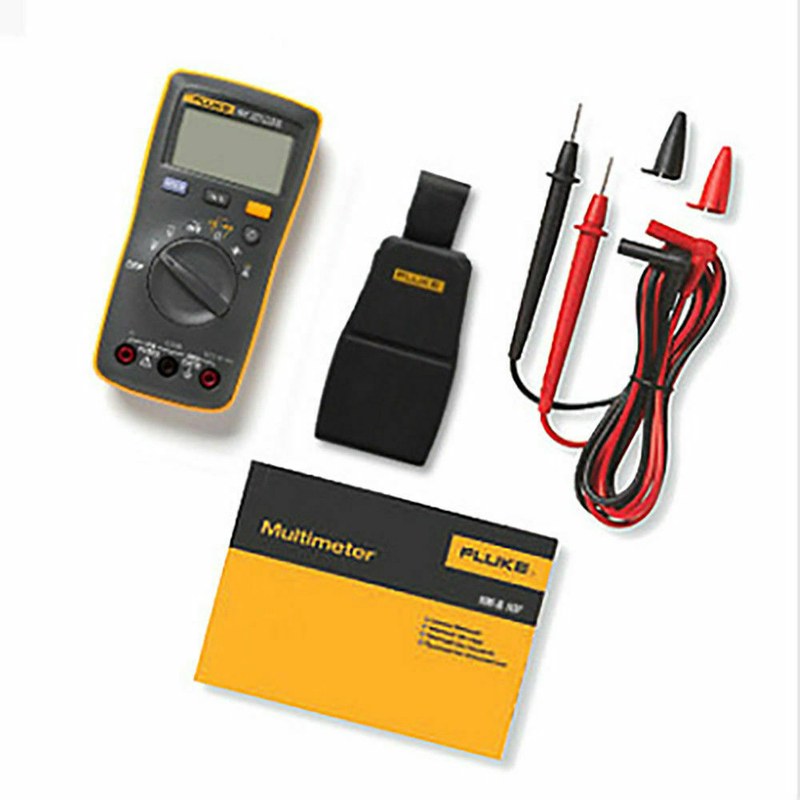

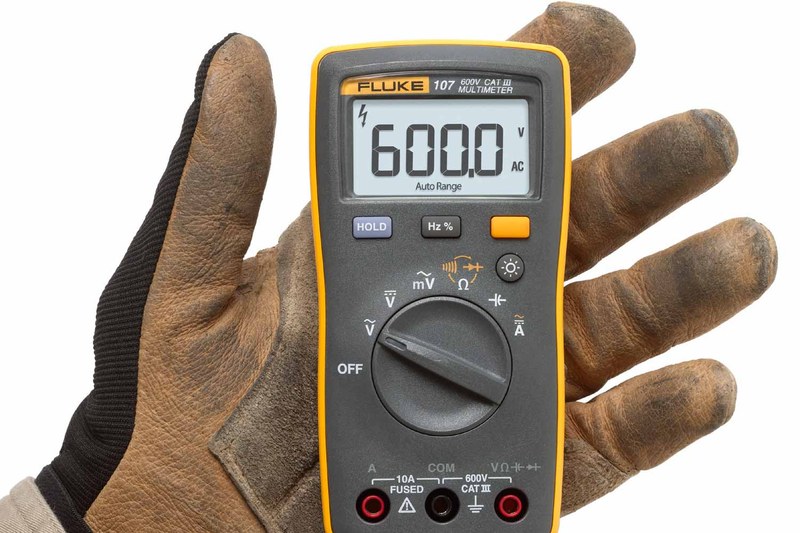

Fluke 107 — компактный цифровой мультиметр для измерения электрических величин при диагностике низковольтных цепей, проверке электронных узлов и обслуживании электрооборудования. Обозначение F107 применяется как сокращённое наименование модели. Он объединяет функции вольтметра, амперметра, омметра и тестера компонентов. Корпус удобен для работы в электрических шкафах. Мультиметр преобразует аналоговый сигнал в цифровой код и выводит результат на ЖК-дисплей. Селектор задаёт схему входных цепей. Устройство предназначено для отдельных измерений, но не для регистрации быстрых переходных процессов.
Технические характеристики
Параметры определяют диапазоны, точность и требования безопасности. Погрешность зависит от режима и условий измерений. Основные характеристики модели:
- измерение постоянного напряжения — до 600 В,
- основная погрешность постоянного напряжения — ±(0,5 % показания + 3 единицы разряда),
- измерение переменного напряжения — до 600 В,
- основная погрешность переменного напряжения — ±(1,0 % показания + 3 единицы разряда),
- измерение постоянного и переменного тока — до 10 А,
- измерение сопротивления — до 40 МОм,
- измерение ёмкости — до 1000 мкФ,
- измерение частоты — до 100 кГц,
- индикация — ЖК-дисплей с подсветкой,
- дополнительные функции — прозвонка, тест диодов, удержание показаний HOLD,
- категория электробезопасности — CAT III 300 В,
- питание — 2 элемента AAA с номинальным напряжением 1,5 В каждый,
- габариты — около 142 × 69 × 28 мм,
- масса — приблизительно 200 г.
Диапазон 600 В не отменяет ограничения CAT III 300 В. Допустимость подключения определяется категорией установки и паспортными требованиями. В токовом режиме учитывают ограничение времени нагрузки входа.
Конструкция и измерительные цепи
Конструкция обеспечивает переключение функций и защиту измерительного тракта. Основные элементы:
- изоляционный корпус — размещение платы и защита от прикосновения к внутренним цепям,
- поворотный селектор — выбор электрической величины и подключение соответствующих внутренних цепей,
- ЖК-индикатор — вывод значения, единиц и служебных символов,
- входные гнёзда — подключение общего, напряженческого и токового трактов,
- делитель напряжения — снижение потенциала до рабочего уровня электроники,
- шунт токового входа — преобразование проходящего тока в пропорциональное падение напряжения,
- защитные элементы — ограничение последствий перенапряжений и ошибок подключения.
Вольтметр подключают параллельно цепи, амперметр — последовательно. Ошибка подключения токового входа к источнику напряжения способна вызвать короткое замыкание; положение щупов и селектора проверяют до измерения.
Принципы работы
Для разных величин применяются различные методы преобразования:
- постоянное напряжение — ослабление сигнала резистивным делителем с последующим аналого-цифровым преобразованием,
- переменное напряжение — обработка переменной составляющей с отображением величины в вольтах,
- ток — измерение падения напряжения на внутреннем шунте и расчёт по закону Ома,
- сопротивление — подача контрольного сигнала через проверяемый участок с вычислением отношения напряжения к току,
- ёмкость — определение параметра по отклику конденсатора на заданный процесс заряда или разряда,
- частота — подсчёт периодов или импульсов за установленный интервал времени,
- диодный тест — подача испытательного тока и определение прямого падения напряжения,
- прозвонка — сравнение сопротивления участка с порогом срабатывания звукового индикатора.
При измерении напряжения существенны входное сопротивление и форма сигнала. Для переменного напряжения на несинусоидальных сигналах возможны дополнительные методические погрешности: показание следует оценивать с учётом принципа детектирования и полосы частот конкретного режима. Измерение сопротивления, ёмкости и проверку диодов проводят только на обесточенной цепи; конденсаторы предварительно разряжают.
Режимы эксплуатации
При диагностике электротехнических систем последовательность операций влияет на воспроизводимость результатов. Практическая методика включает несколько режимов применения:
- контроль напряжения — подтверждение наличия питания на клеммах и сравнение с номиналом цепи,
- контроль потребляемого тока — измерение в разрыве цепи при соблюдении предела 10 А,
- проверка целостности — обнаружение разрывов проводников и нарушений контактного соединения,
- оценка сопротивления — исследование резисторов и участков цепей без внешнего напряжения,
- проверка диодов — определение проводимости в прямом и обратном направлениях,
- измерение ёмкости — предварительная оценка состояния отдельных конденсаторов,
- фиксация показаний — удержание текущего результата на экране для последующей записи.
На точность в рабочей среде влияют температура окружающей среды, остаточный заряд компонентов, паразитное сопротивление контактов и электромагнитные помехи. Для малых сопротивлений сопротивление щупов может составлять заметную долю измеряемого значения. При измерении токов необходимо учитывать нагрев шунта, состояние защитного элемента и правильность подключения входов. Проверка категории CAT III 300 В особенно важна при работе в распределительных сетях, где возможны импульсные перенапряжения.
Таким образом, Fluke 107 представляет собой компактный измерительный прибор для базовой электрической диагностики с пределами до 600 В, 10 А и 40 МОм. Сочетание основных измерительных функций, цифровой индикации и ручного управления делает модель применимой при техническом контроле низковольтного оборудования при соблюдении ограничений безопасности. Компания «Олниса» осуществляет поставки мультиметров Fluke 107 для предприятий, производственных площадок и организаций, эксплуатирующих электротехническое оборудование. Fluke 107 доступен в рамках поставок промышленного измерительного оборудования компании «Олниса». Поставки Fluke 107 обеспечивают возможность комплектования предприятий приборами известного производителя.
