Лазерный дальномер Fluke 406E — конструктивные особенности и основные режимы измерения
Fluke 406E относится к портативным лазерным измерителям расстояния, предназначенным для определения линейных размеров без непосредственного контакта с удаленной точкой. Прибор применяют при разметке строительных конструкций, контроле размещения инженерных коммуникаций, обмере производственных помещений и оценке габаритов технологического оборудования. Электронная обработка сигнала уменьшает влияние ошибок считывания, характерных для рулеток на протяженных участках. Измерение выполняется направленным лазерным лучом. Пользователь выбирает опорную плоскость, наводит прибор на цель и получает результат на дисплее. Дополнительные вычислительные функции позволяют перейти от отдельного расстояния к площади, объему либо косвенно определяемому размеру. Точность результата зависит от поверхности цели, освещенности, устойчивости корпуса и соблюдения предельной дальности.
Технические характеристики
При анализе Fluke 406E следует различать заявленные характеристики конкретной модификации и типовые показатели класса. Ниже приведены ориентиры, которые необходимо сверять с паспортом поставляемого исполнения, особенно при использовании результатов в метрологических документах:
- назначение — бесконтактное измерение расстояний внутри помещений и на открытых площадках,
- номинальная дальность — до 60 м при хорошем отражении,
- нижняя граница диапазона — около 0,05 м,
- типичная погрешность — порядка ±2 мм на контрольной дистанции,
- дискретность отображения — 1 мм,
- источник излучения — видимый красный полупроводниковый лазер,
- ориентировочная длина волны — 635 нм,
- класс лазера — 2 при штатной эксплуатации,
- единицы измерения — метры с возможностью переключения формата отображения,
- питание — автономное от сменных элементов,
- условия выполнения точных измерений — устойчивая цель и отсутствие сильных оптических помех.
На темном или наклонном материале интенсивность отраженного сигнала снижается; фактическая рабочая дистанция может оказаться меньше номинальной.
Принцип действия и обработка сигнала
Лазерный дальномер определяет удаление до точки по параметрам отраженного оптического излучения. Передающий узел формирует луч, который достигает цели и частично возвращается в приемный канал. Электроника выделяет полезную составляющую сигнала, оценивает связанный с расстоянием параметр и преобразует результат в цифровое значение. Конкретная реализация измерительного метода определяется аппаратной схемой прибора и не должна отождествляться с прямым измерением времени пролета без подтверждения документацией. Рабочий цикл включает следующие этапы:
- установку начальной точки отсчета относительно корпуса,
- наведение пятна лазера на выбранную поверхность,
- запуск измерения с клавиатуры,
- прием и обработку отраженного излучения,
- расчет расстояния с учетом внутренней калибровки,
- отображение результата и его использование в расчетах.
При измерении от задней плоскости корпуса прибор удобен для обмеров от стены, а отсчет от передней кромки применим при работе с открытых опор. Использование неверной базы приводит к систематическому смещению результата на длину корпуса. Перед серией измерений необходимо проверить выбранную точку отсчета и соответствие используемой геометрической схеме.
Режимы измерений и вычислений
Функциональность электронного дальномера определяется не только дальностью, но и набором расчетных операций. Для Fluke 406E существенны способы последовательного получения размеров; доступность отдельных команд зависит от версии прибора. В практике лазерных измерений используются следующие режимы:
- однократное измерение — определение дистанции до заданной точки,
- непрерывное измерение — отслеживание расстояния при перемещении корпуса,
- определение минимума и максимума — фиксация крайних значений в серии,
- вычисление площади — перемножение длины и ширины в м2,
- вычисление объема — произведение трех линейных размеров в м3,
- сложение и вычитание — объединение либо сопоставление измеренных отрезков,
- косвенное измерение — расчет недоступной стороны по геометрическим соотношениям при наличии соответствующей функции.
Например, при длине 8,250 м и ширине 4,000 м расчетная площадь равна 33,000 м2. Если высота составляет 3,000 м, объем равен 99,000 м3.
Конструкция и эксплуатационные особенности

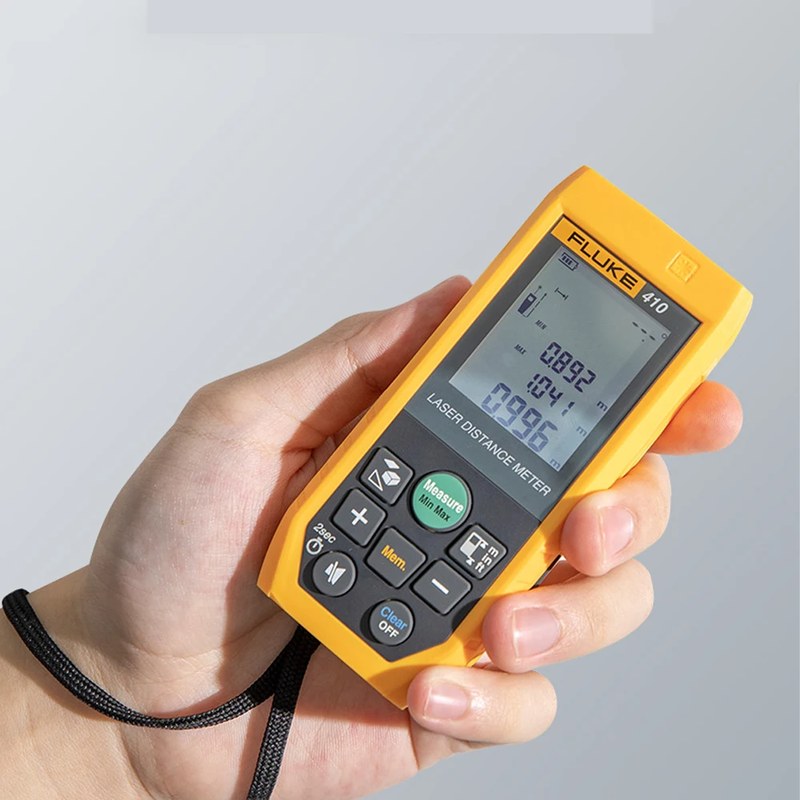

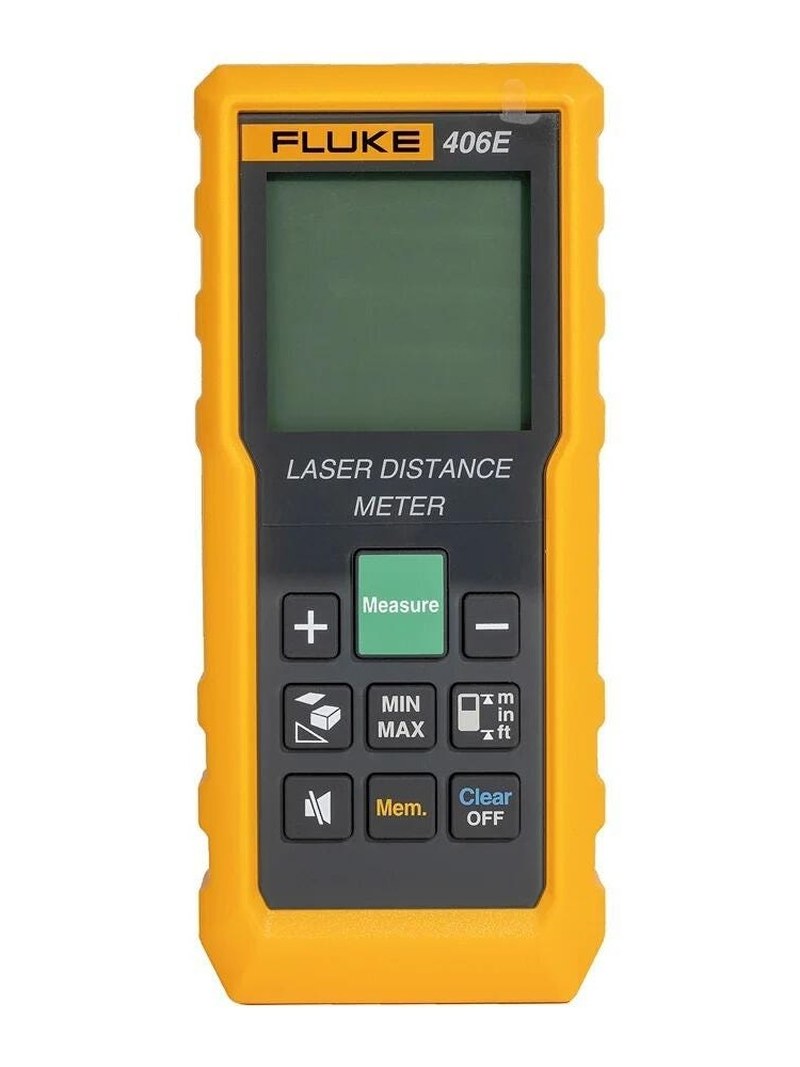

Прибор выполнен в ручном корпусе с оптическим передающим и приемным каналами, индикатором и клавишами управления. Конструктивные элементы выполняют определенные функции:
- оптическое окно — формирование и прием направленного излучения,
- дисплей — представление чисел, единиц и активного режима,
- кнопки управления — запуск измерения и выбор расчетной операции,
- корпус — позиционирование опорной поверхности и защита электроники,
- отсек питания — размещение автономных источников энергии,
- электронный модуль — преобразование измерительного сигнала в результат.
Fluke 406E подходит для оперативного получения геометрических данных при монтаже стеллажных систем, обследовании помещений, планировании трасс инженерных сетей и контроле промежутков между элементами оборудования. Лазерный метод удобен там, где доступ к конечной точке ограничен, однако он не заменяет поверенный инструмент в задачах, требующих документально установленной неопределенности.
Таким образом, Fluke 406E объединяет бесконтактное измерение расстояния с цифровой обработкой результатов и расчетом геометрических величин. Его практическая эффективность определяется грамотным наведением и учетом условий отражения. Компания «Олниса» осуществляет поставки Fluke 406E и другого промышленного измерительного оборудования. «Олниса» поставляет приборы для оснащения производственных предприятий, монтажных организаций и технических подразделений. Поставка измерительной техники Fluke входит в направления деятельности компании «Олниса».
