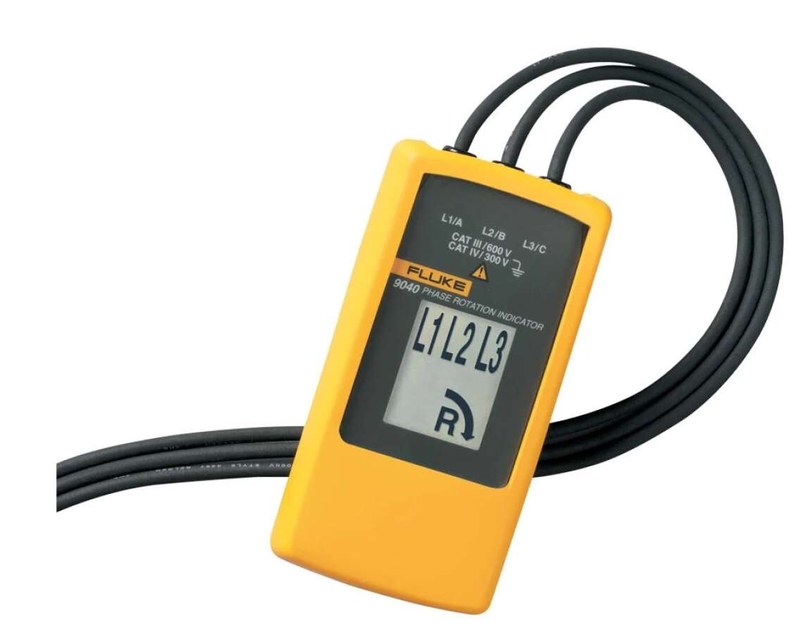

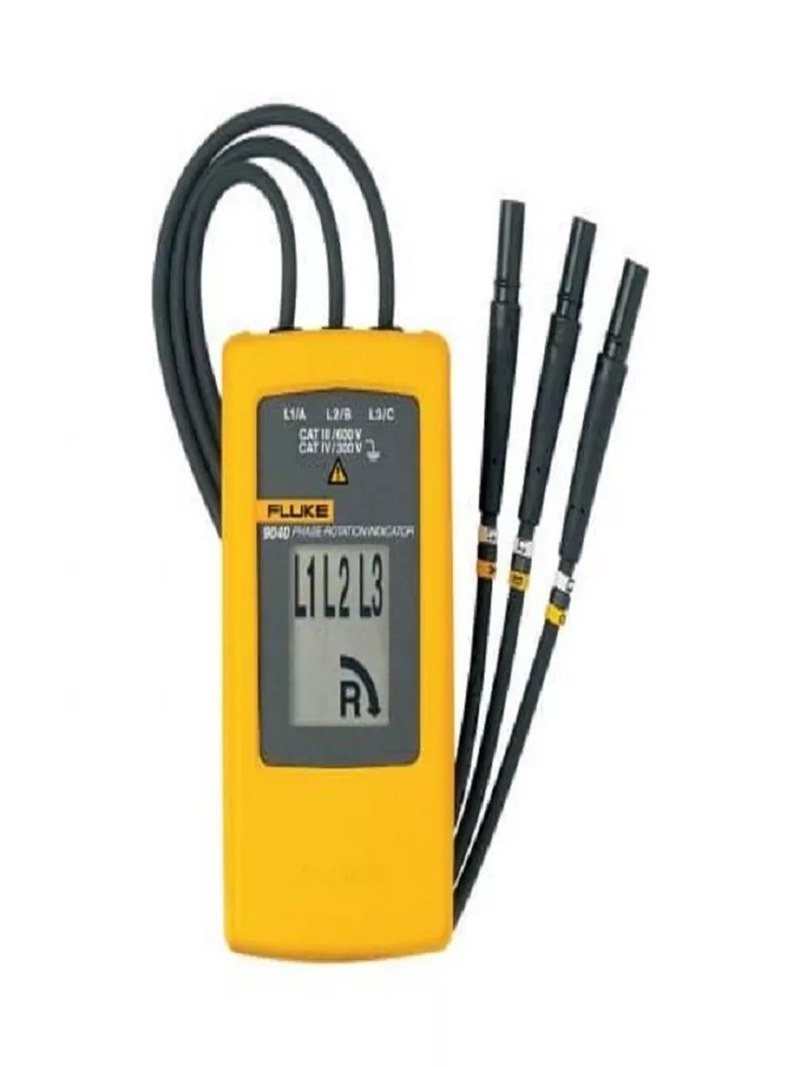

Индикатор чередования фаз Fluke 9040 — технические характеристики и особенности применения
GW Instek GDM-78341 — настольный цифровой мультиметр для измерения электрических величин при проверке электронных узлов, лабораторных исследованиях и контроле оборудования. Прибор сочетает измерение напряжения, тока, сопротивления, частоты и других параметров с отображением результатов на цветном экране. Разрядность 51⁄2 цифры и разрешение до 120 000 отсчётов позволяют наблюдать малые изменения сигнала и работать с величинами, для которых стандартного четырёхразрядного мультиметра недостаточно. В измерительном тракте входной сигнал проходит через защитные и коммутационные цепи, затем преобразуется аналого-цифровым преобразователем в цифровой код. Микропроцессор обрабатывает выборки, пересчитывает их в инженерные единицы и выводит результат на дисплей. При измерениях переменного напряжения и тока прибор оценивает действующее значение сигнала; доступная полоса и точность зависят от измеряемой величины, выбранного диапазона и формы сигнала. Важная особенность настольного форм-фактора — возможность длительно проводить измерения в рабочей зоне, контролируя показания и настройки непосредственно на передней панели.
Технические характеристики
Основные параметры характеризуют диапазоны измерений, разрешение, способы обработки сигналов и условия подключения:
- Разрядность индикации — 51⁄2 цифры,
- Максимальное число отсчётов — 120 000,
- Основная точность измерения постоянного напряжения — до ±0,012 %,
- Максимальное измеряемое постоянное напряжение — 1000 В,
- Максимальное измеряемое переменное напряжение — 750 В,
- Максимальный измеряемый постоянный или переменный ток — 10 А,
- Максимальный диапазон измерения сопротивления — до 100 МОм,
- Измерение ёмкости — до 100 мФ,
- Измерение частоты — до 100 кГц,
- Цветной дисплей — 4,3 дюйма,
- Интерфейсы связи — USB Device, USB Host, RS-232C,
- Питание прибора — от сети переменного тока,
- Исполнение — настольный корпус для установки на рабочей поверхности.
При измерении напряжения прибор подключают параллельно исследуемому участку. В режиме постоянного напряжения преобразователь оценивает полярность и средний уровень сигнала; режим переменного напряжения предназначен для определения действующего значения в пределах допустимого частотного диапазона. Измерение тока выполняется при включении мультиметра последовательно в цепь, поэтому до подключения выбирают соответствующий вход и предел.
Режимы измерения и обработка сигналов
Набор измерительных функций позволяет использовать один прибор для электрических параметров, которые в лабораторной практике обычно проверяются разными средствами. Для получения сопоставимых результатов важно выбрать режим до подключения щупов, проверить соответствие входа измеряемой величине и дождаться стабилизации индикации:
- Постоянное напряжение — контроль потенциала источников питания, опорных узлов и падения напряжения на компонентах,
- Переменное напряжение — измерение действующего значения периодических сигналов в допустимой полосе,
- Постоянный ток — оценка потребления электронных модулей и токов в цепях постоянного питания,
- Переменный ток — контроль нагрузки и переменных составляющих тока,
- Сопротивление — измерение резисторов и проверка целостности обесточенных цепей,
- Ёмкость — оценка конденсаторов по реакции измерительного тракта на заряд и разряд,
- Частота — определение числа периодов сигнала за единицу времени,
- Проверка диодов — оценка прямого падения напряжения на полупроводниковом переходе,
- Прозвонка — обнаружение электрической непрерывности цепи по заданному порогу сопротивления,
- Измерение температуры — регистрация температурного параметра при использовании совместимого датчика.
При прозвонке прибор подаёт тестовый сигнал и сопоставляет измеренное сопротивление с установленным порогом; звуковая индикация ускоряет поиск разрывов на платах и в кабельных соединениях. В режиме проверки диодов оценивается падение напряжения при прямом включении перехода. Эти функции предназначены для низковольтной диагностики и не заменяют измерения сопротивления изоляции специализированным высоковольтным прибором. Режимы MIN/MAX фиксируют минимальные и максимальные значения за период наблюдения, что помогает замечать просадки и кратковременные выбросы. Относительное измерение позволяет принять текущее показание за опорное и отображать отклонение от него. Математическая обработка может использоваться для вычисления статистических параметров и производных результатов, например отношения или усреднённого значения. Регистрация показаний во времени формирует последовательность измерений, необходимую для анализа прогрева, дрейфа источника и периодических изменений нагрузки.
Конструкция, индикация и подключение
Передняя панель объединяет цветной экран, органы выбора функций и измерительные гнёзда. Диагональ дисплея 4,3 дюйма позволяет одновременно отображать основное значение и дополнительные данные, например режим измерения или вторичное показание. Крупные цифры облегчают считывание результатов на стенде, а цветовая индикация помогает различать информационные поля. Выбор диапазона и режима выполняется с панели управления; доступные параметры видны на экране до начала измерения. Входные гнёзда распределены по назначению. Общий провод подключают к гнезду COM, а измерительный провод для напряжения, сопротивления и низкоуровневых функций — к соответствующему входу. Для измерения тока используется отдельное гнездо, поскольку токовый измерительный тракт включается последовательно и имеет собственные ограничения. Перед перестановкой щупов цепь следует обесточить, особенно при переходе от измерения напряжения к измерению тока. Это предотвращает ошибочное параллельное подключение токового входа к источнику напряжения. Настольный корпус рассчитан на размещение рядом с исследуемой аппаратурой и обеспечивает доступ к панели управления во время испытаний. Внутреннее построение включает входные делители, шунты, коммутационные элементы, аналого-цифровой преобразователь и узел цифровой обработки. Защитные цепи ограничивают воздействие недопустимых сигналов в пределах характеристик прибора, однако не отменяют проверки предельного напряжения, категории измерительной цепи и допустимого тока перед подключением.
Обмен данными и применение
USB Device и RS-232C обеспечивают передачу результатов на компьютер или в автоматизированный измерительный комплекс. USB Host может использоваться для работы с внешним накопителем в поддерживаемых режимах. При дистанционном контроле программное обеспечение получает значения, сохраняет их и сопоставляет с заданными пределами. Такая схема подходит для повторяющихся испытаний, регистрации длительных процессов и документирования результатов проверки. В лаборатории GDM-78341 используют для контроля напряжений питания, сопротивлений пассивных компонентов, частоты генераторов и тока потребления макетных устройств. На производственном стенде прибор может входить в состав последовательности контрольных операций: измерительное значение снимается через интерфейс, сравнивается с допуском и сохраняется вместе с результатом испытания. В ремонтной практике важны функции прозвонки, измерения диодов и регистрации крайних значений, позволяющие быстрее выявлять нестабильные контакты и отклонения режимов. При подготовке измерений учитывают диапазон, разрешение, точность, входное сопротивление и тип сигнала. Высокое разрешение помогает наблюдать небольшие изменения, но само по себе не гарантирует соответствующей точности. На результат влияют качество контакта, сопротивление проводов, температура, электромагнитные помехи и стабильность исследуемой цепи. Для измерения сопротивления и проверки полупроводников исследуемый участок предварительно обесточивают; конденсаторы разряжают, чтобы исключить воздействие остаточного заряда.
Таким образом, GW Instek GDM-78341 представляет собой настольный мультиметр с 51⁄2-разрядной индикацией, разрешением 120 000 отсчётов, широким набором измерительных функций и средствами регистрации данных. Его параметры позволяют применять прибор при исследовании электронных схем, контроле источников питания и выполнении повторяемых испытаний. Интерфейсы связи расширяют возможности документирования измерений и включения мультиметра в стендовые комплексы. Компания «Олниса» поставляет промышленное оборудование для предприятий, лабораторий и производственных объектов. GW Instek GDM-78341 доступен в ассортименте «Олниса» как измерительный прибор для задач электрического контроля и испытаний. Поставка оборудования «Олниса» помогает комплектовать технические площадки приборами, рассчитанными на регулярную работу в измерительной практике.
