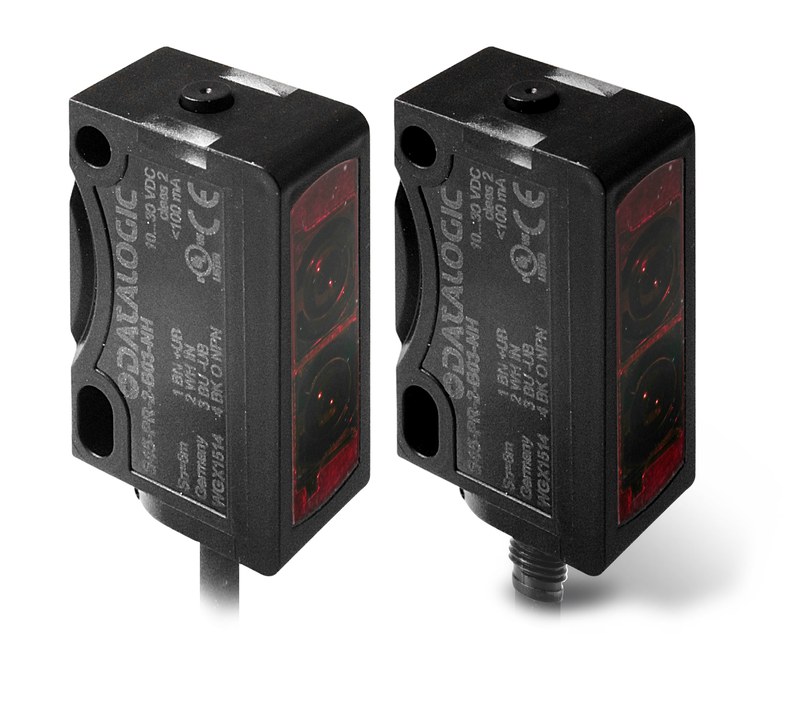

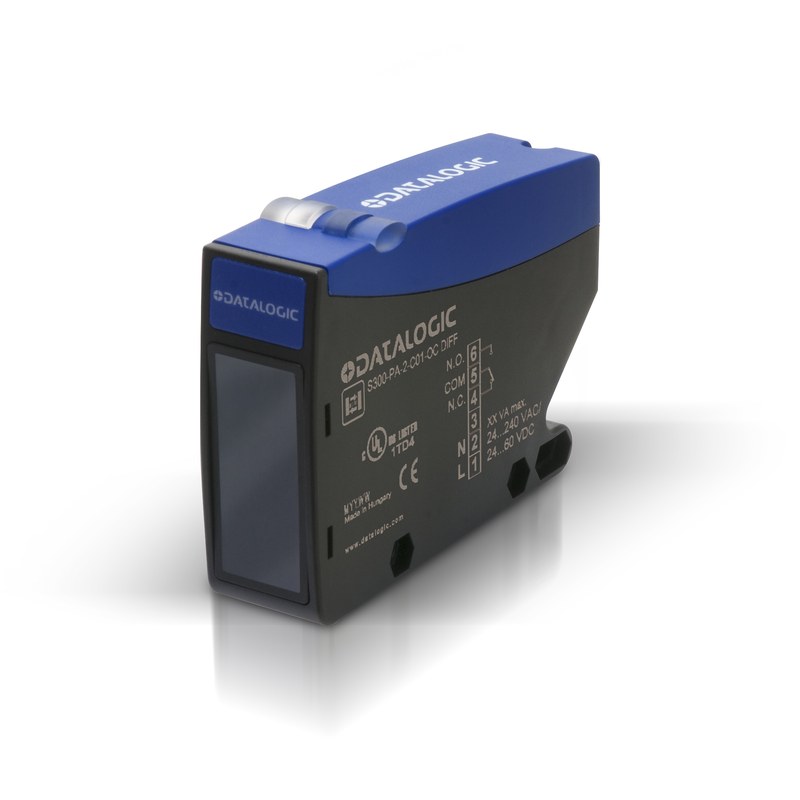

Датчик оптический Datalogic — технические характеристики и особенности применения
Оптический датчик Datalogic предназначен для бесконтактного обнаружения объектов, контроля их положения и регистрации перемещения в автоматизированных системах. Излучатель формирует световой поток, фотоприёмник воспринимает его напрямую либо после отражения от объекта, а электронная схема преобразует изменение сигнала в переключение выхода. Датчики этого типа применяются для контроля деталей на конвейере, наличия упаковки, прохождения заготовок и положения элементов механизма.
Принцип действия и оптические схемы
Светодиод видимого красного или инфракрасного диапазона посылает модулированный сигнал. Оптика формирует пучок, фотоприёмник преобразует его в электрический сигнал, электронный блок сравнивает уровень с порогом и переключает выход. Модуляция и фильтрация снижают влияние фоновой засветки и помех. В барьерной схеме излучатель и приёмник находятся в отдельных корпусах напротив друг друга. Объект распознаётся при прерывании луча. Схема подходит для непрозрачных деталей, обеспечивает дистанцию в несколько метров, но требует точного наведения двух элементов. В рефлекторном исполнении излучатель и приёмник объединены, а луч возвращает отражатель. Объект обнаруживается при перекрытии пути. Учитывают чистоту отражателя и юстировку; прозрачные предметы контролируют поляризационными исполнениями. Дистанция может составлять от десятков сантиметров до нескольких метров. Диффузный датчик принимает свет, отражённый непосредственно от объекта, поэтому отдельный отражатель не нужен. Порог зависит от цвета, фактуры, угла и расстояния: светлая поверхность обычно отражает больше света. Для фиксации дистанции используют модели с подавлением заднего фона или триангуляционной оптикой.
Технические характеристики
Численные значения различаются между сериями:
- Напряжение питания постоянного тока — типично 10–30 В,
- Тип источника — красный свет около 630–660 нм или инфракрасный около 850–950 нм,
- Дистанция обнаружения — от нескольких сантиметров в диффузной схеме до нескольких метров в барьерной,
- Время отклика — около 0,5–1 мс у быстрых исполнений; у других моделей отличается,
- Выход — транзисторный PNP или NPN, нормально открытый либо нормально закрытый,
- Ток нагрузки — до 100 мА в типовых схемах, если это разрешено паспортом,
- Падение напряжения на выходе — обычно единицы вольт под нагрузкой,
- Защита корпуса — у отдельных исполнений IP65 или IP67, класс зависит от модели,
- Рабочая температура — ориентировочно −25...+55 C у части моделей,
- Корпус — пластик, никелированная латунь или металл,
- Подключение — кабель либо разъём M8/M12; число контактов зависит от схемы,
- Индикация — светодиод состояния выхода, иногда отдельный индикатор стабильности сигнала.
Параметры не едины для всей номенклатуры: перед установкой сверяют маркировку, назначение проводов, схему, ток, среду эксплуатации и дистанцию срабатывания по документации изделия.
Конструкция, настройка и режимы
Корпус включает оптическую головку, плату обработки, выходной транзистор и индикатор. Линза задаёт направление обзора. Цилиндрические модели крепятся резьбой и гайками, прямоугольные — отверстиями или кронштейном. Уплотнения определяют защиту от пыли и влаги по классу IP. Датчик фиксируют, подключают с соблюдением полярности и проверяют переключение. Потенциометром или teach-in задают порог по объекту и фону. Барьерную пару совмещают друг с другом, рефлекторную систему — с отражателем; предусматривают запас сигнала при смещении детали и загрязнении. Для PNP-нагрузки типовая цепь подключает нагрузку между выходом и общим проводом; для NPN — между положительным питанием и выходом. Несоответствие выхода входу контроллера вызывает неправильную работу. Для индуктивной нагрузки предусматривают защиту от выбросов. Кабель прокладывают вдали от источников помех, экран подключают по схеме производителя. Режим Light-ON активирует выход при поступлении света на приёмник, Dark-ON — при ослаблении или прерывании луча. Логика может задаваться проводом выбора, настройкой или конкретным вариантом исполнения; её нельзя выводить только из бренда. Выбранное состояние согласуют с логикой контроллера и алгоритмом остановки оборудования.
Применение и условия точности
Датчики применяют на упаковочных, сортировочных и сборочных линиях, конвейерах и складских установках. Они считают изделия, обнаруживают край материала, проверяют подачу заготовки и положение механизма. Для плёнки, стекла и блестящих деталей оптику проверяют на реальном объекте. На стабильность влияют загрязнение линзы, вибрация, температура, фоновые отражения и разброс положения изделия. Датчик защищают от прямой засветки, линзу очищают мягкой тканью, а мишени с разной окраской проверяют отдельно. Для линии с высокой скоростью учитывают не только время отклика: 1 мс соответствует теоретическому интервалу до 1000 переключений в секунду, но реальная частота зависит от длительности импульса, геометрии объекта и быстродействия контроллера.
Таким образом, оптический датчик Datalogic преобразует изменение светового потока в сигнал для бесконтактного контроля объектов. Результат зависит от оптической схемы, дистанции, отклика, выхода и монтажа; точные значения указывает паспорт модели. Компания «Олниса» осуществляет поставку промышленного оборудования, включая оптические датчики Datalogic. Поставка этой продукции помогает комплектовать производственные линии средствами контроля присутствия и перемещения. «Олниса» предлагает промышленным предприятиям поставку оборудования для автоматизированных и инженерных систем. Поставка датчиков для задач АСУ.
