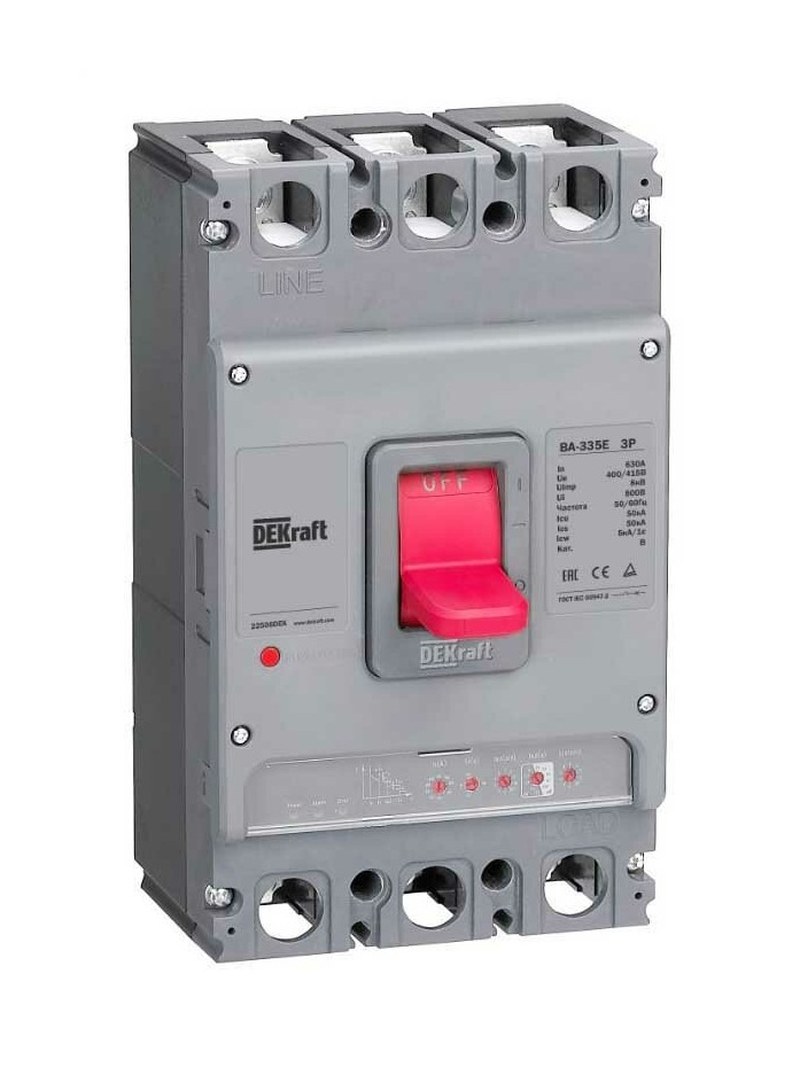

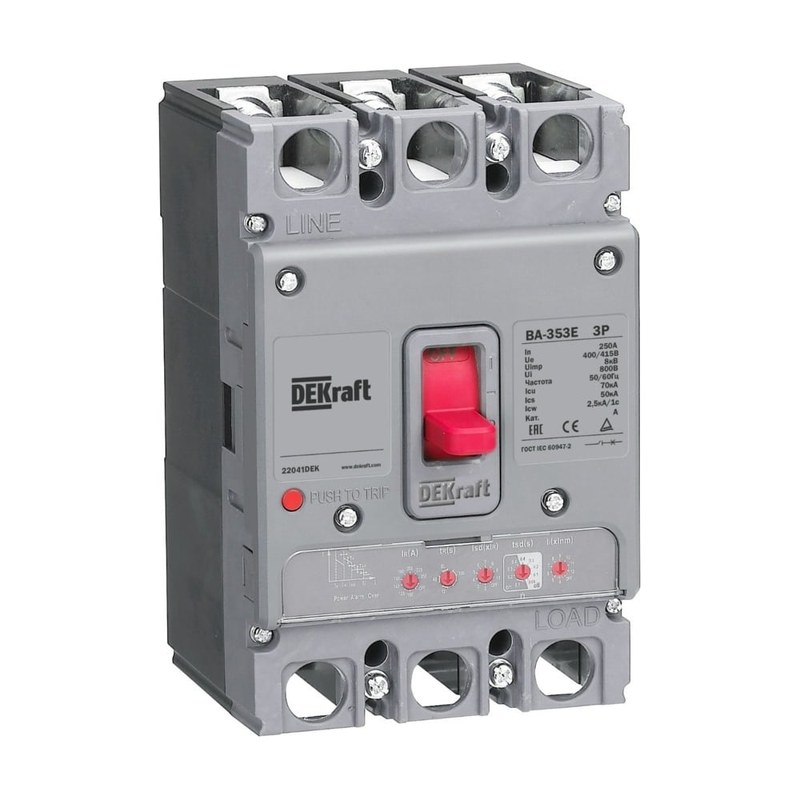

Автоматические выключатели DEKraft ВА-335Е — надежная защита промышленных электрических сетей
DEKraft ВА-335Е — автоматический выключатель для коммутации и защиты низковольтных силовых линий. Аппарат в литом корпусе объединяет контакты, механизм свободного расцепления и электронный блок контроля тока. Он отключает перегрузки и короткие замыкания, ограничивая последствия аварий для кабелей, шин и нагрузок. Электронный расцепитель позволяет согласовывать времятоковую характеристику с пусковыми процессами и различать длительную перегрузку, кратковременное превышение и аварийный ток.
Технические характеристики
Приведен расчетный пример трехфазного узла:
- тип аппарата — силовой автоматический выключатель в литом корпусе,
- схема применения — трехфазная сеть переменного тока 400 В,
- частота питающей сети в рассматриваемом примере — 50 Гц,
- число контролируемых фаз в расчетной схеме — 3,
- номинальный ток примерного расцепителя In — 400 А,
- расчетный длительный ток линии — 280 А,
- принятая уставка перегрузки Ir — 0,8 In, или 320 А,
- примерная кратность кратковременной защиты Isd — 5 Ir, или 1600 А,
- пример порога мгновенного срабатывания Ii — 10 In, или 4000 А,
- расчетный ток короткого замыкания в точке установки — 25 кА,
- минимально необходимая отключающая способность по расчету — не менее 25 кА.
Номинал In, отключающие способности Icu и Ics и границы уставок определяются маркировкой изделия. Icu и Ics измеряют в кА; они не равны рабочему току.
Конструкция автоматического выключателя
Силовые контакты и механизмы размещены в изоляционном литом корпусе. Внутреннее устройство включает следующие элементы:
- неподвижные и подвижные контакты, формирующие главный токовый тракт,
- дугогасительную камеру с металлическими пластинами для дробления дуги,
- пружинный механизм быстрого замыкания и размыкания контактной группы,
- узел свободного расцепления, отключающий цепь независимо от удержания рукоятки,
- токовые датчики, передающие измерительную информацию электронному блоку,
- электронный расцепитель с алгоритмами анализа тока и формирования команды отключения,
- силовые клеммы, предназначенные для присоединения проводников или шин,
- корпус и органы управления с индикацией положений включено, отключено и аварийное отключение.
Дуга гасится в пакете пластин. При сопротивлении соединения 0,1 мОм и токе 400 А тепловыделение P = I2R составляет 16 Вт: состояние зажимов существенно даже без перегрузки.
Принцип действия и алгоритмы защиты
Датчики отслеживают ток через контакты. Электронный блок сравнивает измерения с уставками, учитывает время превышения и выдает команду расцепителю. Контакты размыкает механический привод.
- длительная защита L — отключение при устойчивой перегрузке с выдержкой времени,
- кратковременная защита S — реакция на повышенный ток с регулируемой задержкой при наличии такой функции,
- мгновенная защита I — отключение больших токов короткого замыкания без намеренной выдержки,
- защита от замыкания на землю G — контроль соответствующей составляющей тока, если функция предусмотрена исполнением,
- ручное отключение — разрыв цепи командой оператора посредством рукоятки,
- аварийное отключение — автоматическое размыкание после команды расцепителя.
При Ir = 320 А ток 280 А равен 87,5 % уставки; ток 360 А превышает ее на 12,5 %. Время отключения зависит также от кривой и установленной задержки.
Режимы настройки и селективность
Селективность означает отключение ближайшего к повреждению аппарата без обесточивания исправных ветвей. Для согласования сравнивают времятоковые кривые и доступные регулировки.
- Ir — уровень длительной токовой защиты относительно In,
- tr — выдержка или временная характеристика реагирования на перегрузку,
- Isd — порог кратковременной защиты при повышенном токе,
- tsd — задержка кратковременного отключения для селективной координации,
- Ii — порог мгновенного отключения при интенсивном коротком замыкании,
- Ig и tg — порог и задержка защиты от замыкания на землю при ее наличии.
Например, задержки 0,1 и 0,3 с дают резерв 0,2 с. Но селективность подтверждают также сопоставлением порогов, мгновенных зон и характеристик аппаратов. При расчете также учитывают пиковый пусковой ток двигателя, чтобы исключить ненужное отключение линии.
Области применения
ВА-335Е используют для коммутации и защиты силовых линий в следующих узлах.
- вводные и секционные цепи низковольтных распределительных щитов,
- питающие линии производственного и технологического оборудования,
- распределение электроэнергии между шкафами и силовыми сборками,
- защита кабельных линий от перегрузки и токов короткого замыкания,
- схемы электроснабжения с несколькими последовательными ступенями защиты.
Таким образом, DEKraft ВА-335Е сочетает механическое отключение и электронный контроль сверхтоков. Надежность зависит от исполнения, соединений и согласования защит. Компания «Олниса» поставляет автоматические выключатели DEKraft ВА-335Е и другое промышленное электротехническое оборудование. Купить DEKraft ВА-335Е можно в компании «Олниса» для комплектации распределительных шкафов и объектов электроснабжения.
