Купить модульный контактор DEKraft в «Олниса» — надежное оборудование для управления электрическими цепями
Модульные контакторы DEKraft предназначены для дистанционной коммутации освещения, вентиляции, электрообогрева и других нагрузок. Электромагнитный привод получает команду от выключателя, реле времени, термостата или контроллера. Контактор выполняет многократную оперативную коммутацию, но не заменяет автоматический выключатель: для защиты от перегрузки и короткого замыкания необходим отдельный аппарат.
Технические характеристики
Параметры зависят от артикула и категории применения. Приведенные ниже типовые значения для этого класса оборудования не заменяют паспортные данные DEKraft. Тепловой номинал и допустимый ток коммутации конкретной нагрузки могут различаться:

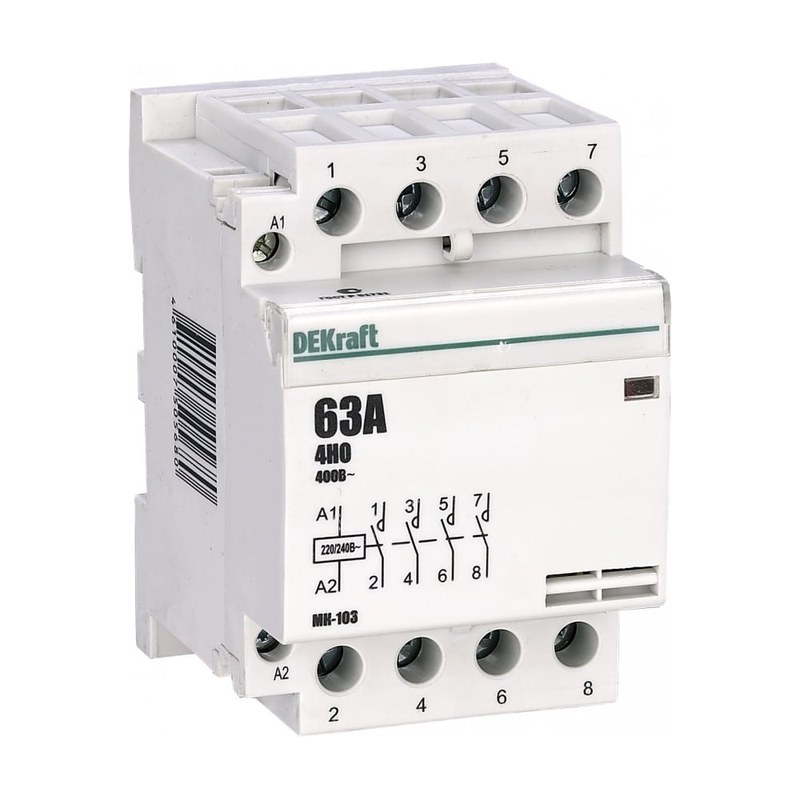

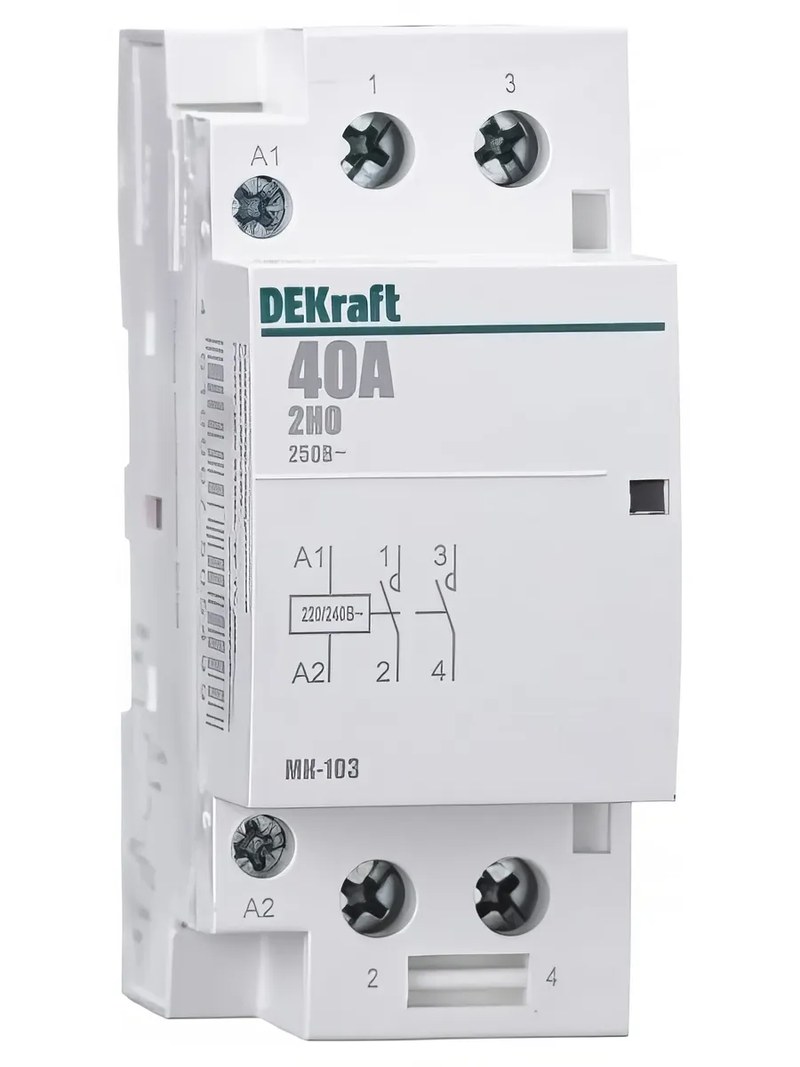

- номинальный рабочий ток распространенных исполнений — 16, 20, 25, 40 и 63 А,
- количество коммутируемых полюсов — 2 или 4, в зависимости от исполнения,
- номинальное напряжение силовой цепи — до 230/400 В переменного тока,
- частота питающей сети — 50 Гц, для отдельных исполнений допускается 60 Гц,
- номинальное напряжение катушки управления — типовые варианты 24 либо 230 В AC,
- ширина монтажного профиля — кратна модулю 18 мм,
- способ монтажа — установка на DIN-рейку шириной 35 мм,
- категории использования — AC-7a для слабоиндуктивных нагрузок и AC-7b для двигателей,
- степень защиты корпуса — типовое исполнение IP20 при правильной установке,
- ресурс коммутации — определяется нагрузкой и указанным изготовителем числом циклов.
Номинал 25 А не означает допустимость коммутации двигателя с рабочим током 25 А: пусковой ток может многократно превышать установившийся. Для двигателей учитывают категорию AC-7b, пусковую схему и частоту включений. Для однофазного резистивного потребителя ток оценивают по I = P/U: при мощности 3,0 кВт и напряжении 230 В он составляет около 13,0 А. Однако само расчетное значение не отменяет проверки допустимого тока по категории нагрузки.
Конструкция и функциональные узлы
Изолирующий корпус объединяет электромагнитный привод и силовую контактную систему. Модульное исполнение обеспечивает установку рядом с автоматами и реле.
- неподвижные силовые контакты — образуют точки подключения и проводящий тракт,
- подвижная контактная система — одновременно изменяет состояние рабочих полюсов,
- электромагнитная катушка — создает магнитный поток при подаче напряжения управления,
- магнитопровод и якорь — преобразуют электромагнитное усилие в механическое перемещение,
- возвратная пружина — обеспечивает отключение после обесточивания катушки,
- дугогасительная зона — ограничивает последствия размыкания цепи под нагрузкой,
- клеммные зажимы — фиксируют проводники силовой и управляющей цепей,
- монтажная защелка — удерживает аппарат на стандартной DIN-рейке.
Принцип действия и коммутационные состояния
Напряжение на катушке вызывает притяжение якоря и замыкание нормально разомкнутых контактов. Принципы включают:
- исходное состояние — катушка обесточена, контакты находятся в нормальном положении,
- срабатывание — напряжение управления создает усилие притяжения якоря,
- включенное состояние — контактная система проводит ток подключенной нагрузки,
- отключение — после снятия команды пружина возвращает механизм,
- повторный цикл — коммутация выполняется вновь в пределах допустимой частоты операций.
При размыкании под током возникает дуга. Ее гашение зависит от величины тока, индуктивности и контактной системы; допустимая нагрузка двигателя и нагревателя поэтому различается.
Рабочие режимы и схемы управления
Контактор переключает цепь по внешней команде, не формируя собственный алгоритм:
- ручное управление внешним переключателем — непосредственная подача команды на катушку,
- управление по времени — включение освещения либо обогрева через программируемое реле,
- температурное управление — коммутация нагрузки по сигналу терморегулятора,
- автоматическое управление — подача команды от выходного реле контроллера,
- централизованное отключение — одновременное размыкание нескольких силовых полюсов.
Контактор разделяет цепь управления и силовую линию. Его применяют для освещения зданий, нагревательных групп и вентиляционных установок. В трехфазных схемах учитывают число проводников и правила коммутации нейтрали.
Таким образом, модульный контактор DEKraft выполняет дистанционную коммутацию при соблюдении паспортных характеристик. Надежность зависит от тока, категории применения, питания катушки, защиты и теплоотвода. Компания «Олниса» осуществляет поставки модульных контакторов DEKraft для распределительных щитов, систем электроснабжения и промышленной автоматизации. Купить модульный контактор DEKraft в «Олниса» можно для комплектации электротехнических объектов различного назначения. «Олниса» поставляет промышленное электротехническое оборудование для предприятий и организаций.
