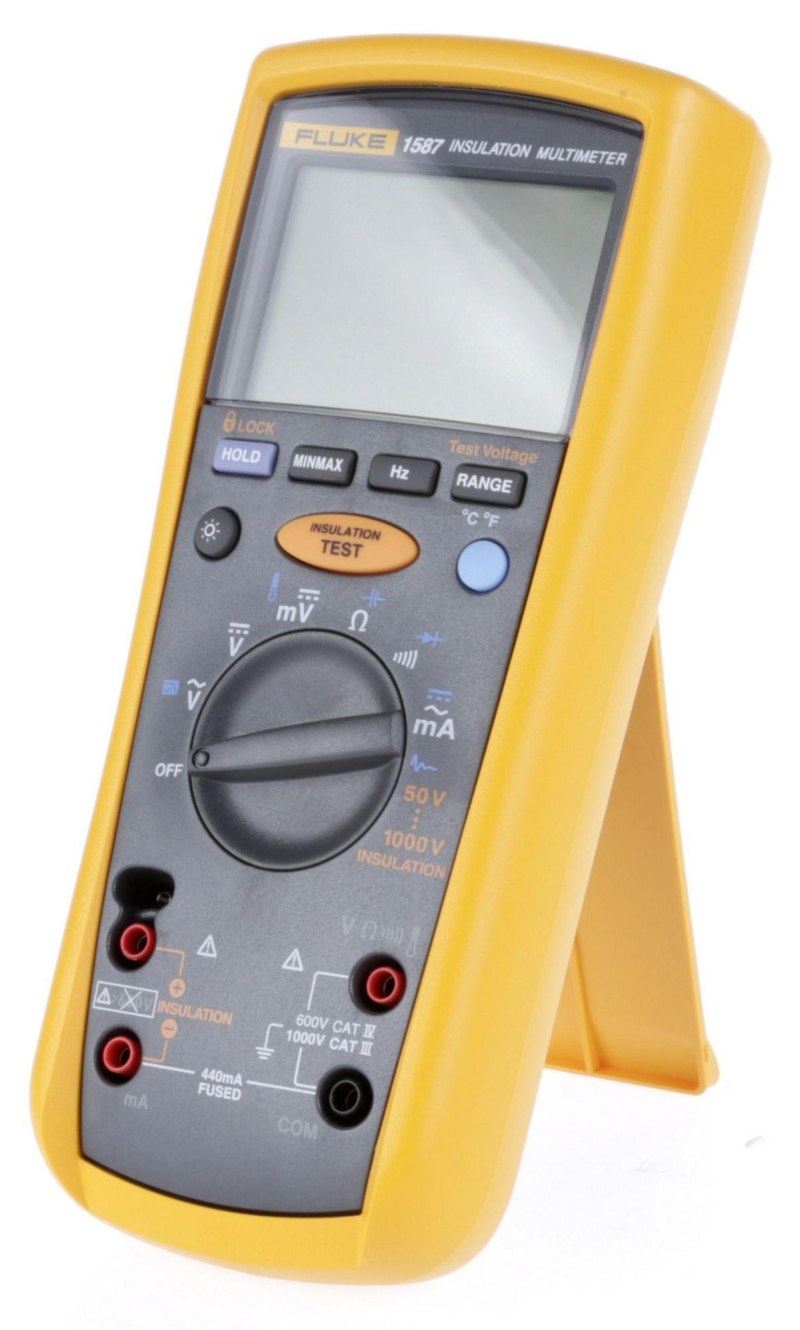

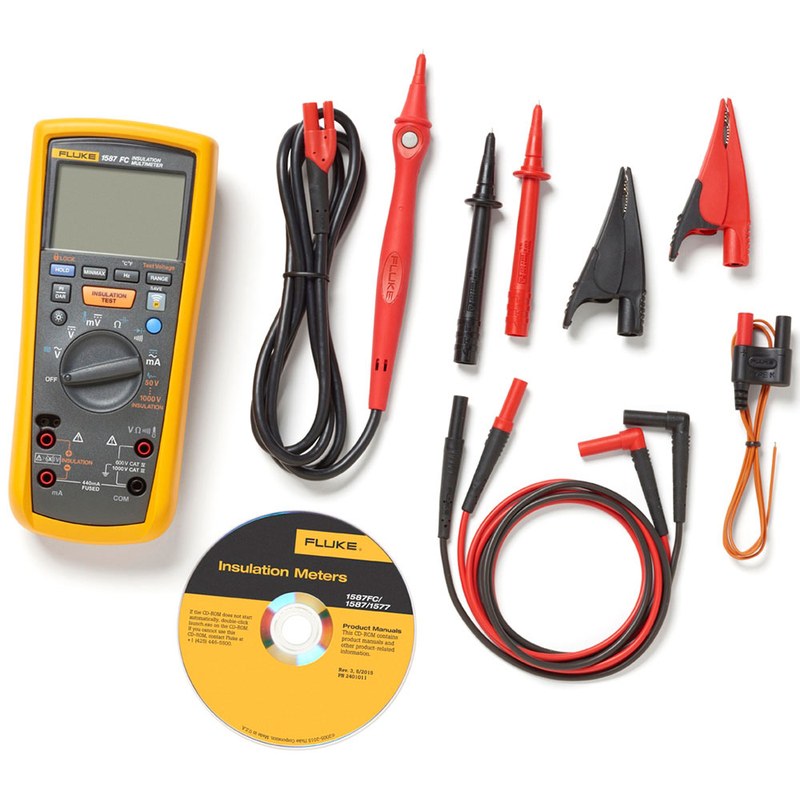

Цифровой мегаомметр Fluke 1587 FC — особенности конструкции и преимущества эксплуатации

Fluke 9040 предназначен для проверки чередования фаз и наличия напряжения в трехфазных электрических системах. Устройство позволяет определить направление вращающегося магнитного поля без подключения двигателя и тем самым проверить правильность фазировки до включения оборудования. При необходимости прибор также применяется для быстрой оценки наличия трех фаз на распределительных щитах, клеммных блоках и вводах электроприводов. Работа индикатора основана на измерении переменного напряжения между выбранными парами фаз. Оператор подключает три измерительных провода к точкам L1, L2 и L3, после чего Fluke 9040 отображает соответствие фаз и направление их чередования. Последовательность L1–L2–L3 и обратная последовательность распознаются электронной схемой по временным соотношениям сигналов. Так определяется порядок фаз, от которого зависит направление вращения двигателя переменного тока.

Технические характеристики

Параметры Fluke 9040 определяют диапазон подключаемых сетей, условия эксплуатации и категорию электрической безопасности:

• Измеряемое напряжение — переменное, от 40 до 700 В,
• Диапазон частоты — от 15 до 400 Гц,
• Количество контролируемых фаз — 3,
• Индикация фазировки — светодиодная, прямой или обратный порядок,
• Категория перенапряжения — CAT III 600 В и CAT IV 300 В,
• Степень защиты корпуса — IP40,
• Рабочая температура — от 0 до +40 C,
• Температура хранения — от −20 до +60 C,
• Относительная влажность при эксплуатации — до 80 % при температуре до +35 C и до 50 % при +40 C,
• Рабочая высота — до 2000 м над уровнем моря,
• Габаритные размеры — 124 × 61 × 27 мм,
• Масса — около 200 г,
• Питание — от измеряемой сети, отдельная батарея не требуется.

Конструкция и индикация

Корпус Fluke 9040 выполнен в переносном формате и содержит измерительную электронику, органы визуального контроля и выводы измерительных проводов. Три гибких провода соответствуют трем фазным входам; их наконечники подключают непосредственно к оголенным контактам или к подходящим точкам измерения. Комплектные зажимы позволяют закрепить соединение на клемме, освобождая руки оператора. Перед работой изоляцию проводов и корпуса проверяют на отсутствие повреждений.

Принцип измерения и режимы работы

Фазовая последовательность описывает порядок прохождения трех фазных напряжений через одинаковые характерные значения. В симметричной системе с частотой 50 Гц период составляет 20 мс, а сдвиг между фазами равен 120 электрическим градусам, или примерно 6,67 мс. При перестановке любых двух фаз порядок чередования меняется на противоположный. Именно эту временную связь анализирует схема индикатора. Перед подключением необходимо определить фазные проводники и исключить касание токоведущих частей. Используют средства индивидуальной защиты и соблюдают правила работы в электроустановках. Порядок измерения должен учитывать категорию перенапряжения: CAT III 600 В относится к распределительным цепям здания, CAT IV 300 В — к источнику установки и вводным цепям в пределах указанного напряжения. Номинал категории ограничивает допустимые переходные перенапряжения, а не только постоянное рабочее напряжение.

Практическое применение

Fluke 9040 применяют при монтаже электродвигателей, насосов, вентиляторов, компрессоров и другого трехфазного оборудования в сети. До первого пуска проверка позволяет установить, соответствует ли фазировка требуемому направлению вращения. Это важно для механизмов, у которых обратное вращение может снизить производительность, нарушить технологический процесс или привести к механическому воздействию на узел. Проверка выполняется до подачи рабочего режима на двигатель. Интерпретация результата требует учитывать особенности объекта. На преобразовательных выходах, в системах с электронным управлением и при наличии искаженной формы напряжения характер сигналов может отличаться от синусоидальной сети. В таких условиях результат оценивают с учетом схемы установки и документации оборудования. Индикатор показывает последовательность на точке подключения, но направление реального вращения механизма дополнительно зависит от подключения двигателя и его конструкции.

Таким образом, Fluke 9040 — специализированный индикатор для контроля чередования фаз в трехфазных сетях напряжением 40–700 В и частотой 15–400 Гц. Световая индикация, питание от измеряемой цепи и компактные габариты 124 × 61 × 27 мм делают его удобным для проверки фазировки при монтаже и обслуживании низковольтных установок. Соблюдение пределов CAT III 600 В и CAT IV 300 В и правил электробезопасности остается обязательным условием применения. Компания «Олниса» осуществляет поставку промышленного оборудования для предприятий и организаций. В ассортименте «Олниса» представлены приборы для измерительных и электротехнических задач, включая индикатор чередования фаз Fluke 9040. Поставка продукции Fluke от «Олниса» помогает комплектовать производственные и сервисные подразделения оборудованием, рассчитанным на практическую эксплуатацию в электрических сетях.
