Тепловизор Fluke TiS — эффективный контроль состояния электрических систем

Тепловизор Fluke TiS предназначен для бесконтактного контроля электрических установок, механизмов и строительных конструкций. Прибор преобразует инфракрасное излучение поверхностей в термограмму с цветовым отображением температур. Метод выявляет локальный перегрев без соприкосновения с объектом.

Технические характеристики

Параметры определяют детализацию термограммы и погрешность измерений:

• тип детектора — неохлаждаемая микроболометрическая матрица,
• спектральный диапазон — преимущественно 7,5–14 мкм,
• разрешение инфракрасной матрицы — от 80 × 60 до 320 × 240 пикселей в зависимости от версии,
• количество температурных точек — от 4800 до 76 800 на один кадр,
• типовая точность измерения — ±2 C либо ±2 % показания, выбирается большее значение при установленных условиях,
• тепловая чувствительность — порядка 0,1 C или ниже у отдельных модификаций,
• температурный охват — варианты с нижней границей −20 C и верхней до +250 C либо выше,
• частота обновления изображения — в ряде исполнений 9 Гц,
• степень защиты корпуса — IP54 у соответствующих моделей,
• питание — съемный литийионный аккумулятор, продолжительность работы зависит от версии.

Число пикселей характеризует пространственное разрешение, а тепловая чувствительность NETD — минимально различимый температурный контраст. Например, матрица 160 × 120 содержит 19 200 элементов, а 320 × 240 — 76 800. Эти показатели нельзя приравнивать к абсолютной точности: NETD 0,1 C не означает погрешность измерения ±0,1 C в реальных условиях.

Принцип действия

Микроболометр воспринимает излучение через германиевую оптику. Нагрев изменяет сопротивление чувствительных элементов. Электроника считывает сигнал, компенсирует неоднородность матрицы и рассчитывает температуру по калибровочным данным. На результат влияют коэффициент излучения, отраженный фон, расстояние и атмосфера. При обследовании задают параметры объекта и устраняют отражения источников тепла. Блестящий металл без поправок способен давать ложные температурные максимумы. Оптика фокусирует излучение на матрице. Если контролируемый участок меньше одного пикселя, его температура усредняется с фоном. Для малых контактов критично расстояние съемки. Процессор формирует температурную карту с цветовой палитрой и шкалой. Некоторые модели совмещают видимое и инфракрасное изображения для идентификации оборудования.

Режимы измерений и отображения

Набор режимов зависит от версии TiS. Средства анализа позволяют искать аномалии, сохранять результаты и сравнивать области термограммы:

• полноэкранный инфракрасный режим — показ распределения температуры по всей матрице,
• визуальное изображение — фотографирование объекта встроенной камерой в оснащенных ею версиях,
• совмещение изображений — наложение тепловых данных на видимый контур при наличии соответствующей функции,
• точечный замер — индикация температуры в выбранной позиции кадра,
• поиск экстремумов — выделение наиболее горячей и наиболее холодной зоны в поддерживаемых версиях,
• цветовые палитры — изменение визуального контраста без изменения измеренных значений,
• запись термограмм — сохранение кадров для последующего сравнения и формирования отчета.

Конструкция и управление

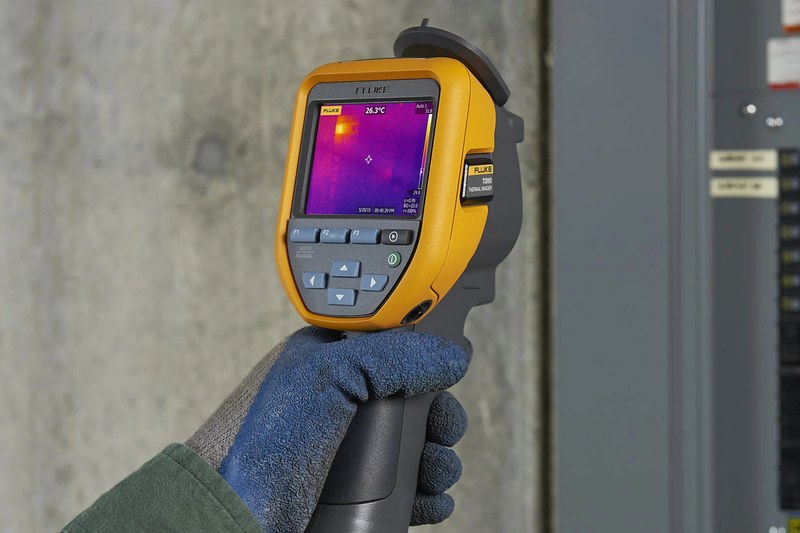

Тепловизор имеет переносной корпус, рукоятку, экран и органы управления. Конструкция допускает съемку одной рукой. Устойчивость к пыли, влаге и ударам определяется паспортом модификации. В конструкцию могут входить следующие функциональные узлы:

• инфракрасный объектив — передача излучения на микроболометрическую матрицу,
• электронный измерительный модуль — оцифровка сигнала и температурная калибровка,
• цветной дисплей — отображение термограмм, шкалы и меню,
• аккумуляторный отсек — автономное питание прибора,
• встроенная память или сменный носитель — размещение сохраненных результатов,
• интерфейс передачи файлов — экспорт измерений на компьютер в поддерживаемых исполнениях.

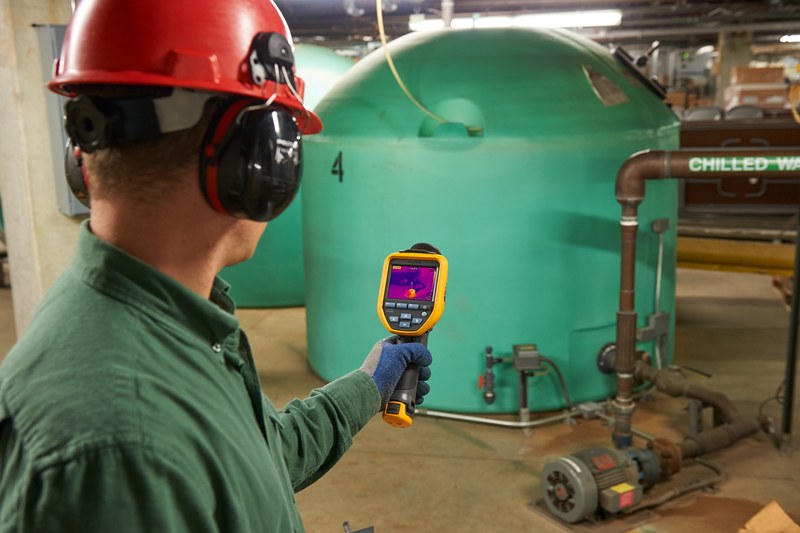

Практическое применение

Тепловизионная съемка дает возможность сравнивать:

• контроль распределительных щитов — выявление перегретых клемм, шин и коммутационных аппаратов,
• обследование электродвигателей — анализ нагрева корпуса, подшипниковых опор и вентиляционных зон,
• проверка механических передач — поиск участков избыточного трения и тепловой асимметрии,
• контроль трубопроводов — определение перепадов температуры на доступных участках,
• обследование строительных ограждений — визуализация поверхностных тепловых неоднородностей при подходящих условиях.

Таким образом, Fluke TiS обеспечивает бесконтактную диагностику и регистрацию температурных аномалий. Достоверность выводов зависит от версии прибора, настроек и условий съемки. Компания «Олниса» осуществляет поставки тепловизоров Fluke TiS для промышленных предприятий и технических организаций. В ассортименте поставляемого промышленного оборудования представлены приборы для инструментального контроля температурного состояния объектов. «Олниса» обеспечивает поставку измерительной техники Fluke для производственных и эксплуатационных задач.
