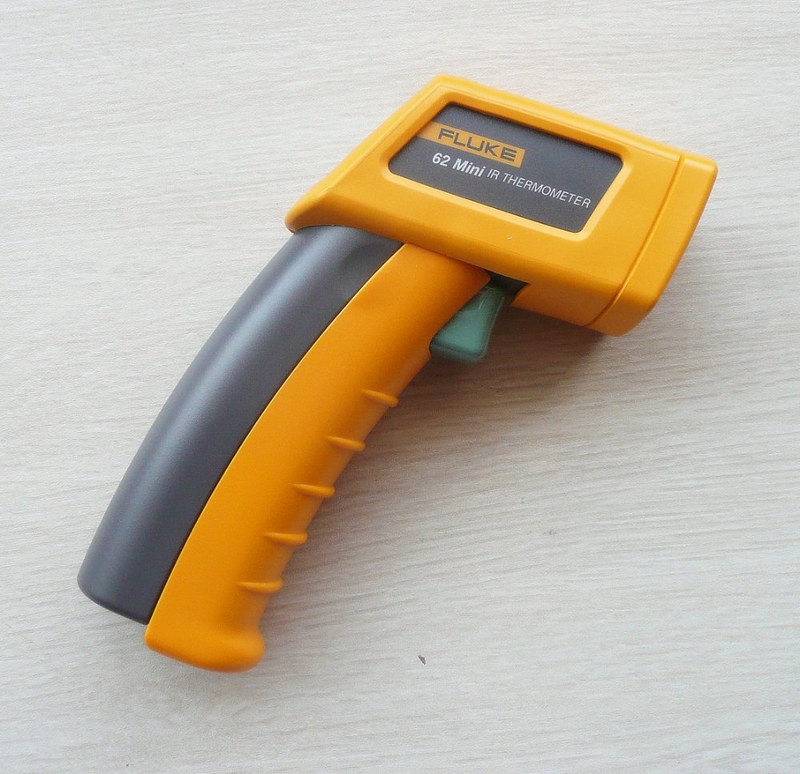

Инфракрасный пирометр Fluke 62 — точность измерений и удобство эксплуатации
Инфракрасный пирометр Fluke 62 предназначен для измерения температуры поверхности без физического контакта с объектом. Прибор используют для обследования электроустановок, приводов, трубопроводов и технологических линий, включая труднодоступные и движущиеся узлы. Измерение ведется по интенсивности инфракрасного излучения без теплового контакта. Точность зависит от материала, расстояния, размера цели и внешних условий.
Технические характеристики
Для базового исполнения Fluke 62, отличного от серии MAX, установлены следующие параметры:
- диапазон измерения — от −30 до +500 C,
- оптическое разрешение, отношение расстояния к диаметру пятна (D) — 10:1,
- фиксированный коэффициент излучения — 0,95,
- спектральный диапазон — 8–14 мкм,
- время отклика — менее 500 мс при достижении около 95 % сигнала,
- дискретность индикации — 0,1 C,
- основная погрешность — ±1,5 C либо ±1,5 % показания, в зависимости от большего значения,
- электропитание — батарея напряжением 9 В,
- температура окружающего воздуха при работе — от 0 до +50 C,
- температура хранения без батареи — от −20 до +60 C,
- наведение — лазерный указатель.
Параметры Fluke 62 MAX и MAX+ отличаются. Указанная погрешность не учитывает несоответствие реальной излучательной способности поверхности принятому значению.
Принцип работы
Прибор преобразует инфракрасное излучение поверхности в электрический сигнал. Оптика собирает тепловой поток, детектор регистрирует его интенсивность, электроника рассчитывает температуру и выводит ее на дисплей. Измерительный цикл состоит из следующих этапов:
- наведение оптической оси на контролируемый участок,
- запуск регистрации пусковой клавишей,
- прием потока излучения и его преобразование детектором,
- вычисление температуры с учетом коэффициента излучения,
- вывод полученного значения на экран.
Лазерная точка служит ориентиром, но не обозначает всю область измерения. Лазер предназначен только для прицеливания; его излучение не участвует в определении температуры. При D 10:1 на расстоянии 100 мм расчетный диаметр пятна близок к 10 мм, а на расстоянии 1000 мм — к 100 мм. Цель должна перекрывать пятно с запасом, иначе на результат влияет фон.
Режимы и функции
Fluke 62 рассчитан на точечные измерения. В отличие от тепловизора, он показывает усредненную температуру пятна. Основные операции:
- измерение температуры при нажатии на спусковую клавишу,
- обновление показаний при удержании клавиши,
- удержание последнего результата после завершения измерения,
- лазерное наведение на выбранную цель,
- отображение результата на цифровом индикаторе.
Наличие подсветки и выбора C/F проверяют по документации конкретного исполнения. Зафиксированное значение не отслеживает дальнейшее изменение температуры.

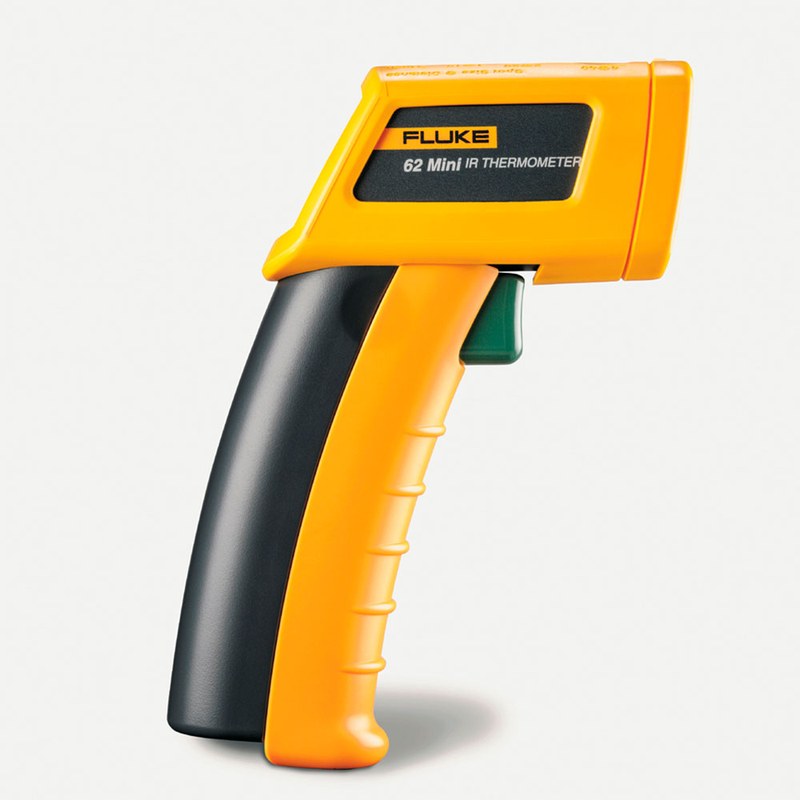

Конструкция прибора
Пирометр выполнен в ручном корпусе с оптическим окном, инфракрасным приемником, лазерным излучателем, электронным модулем и дисплеем. Пистолетная форма обеспечивает управление одной рукой, а батарея — автономную работу. Основные конструктивные элементы имеют следующее назначение:
- оптическая система — собирает излучение в установленном поле зрения,
- ИК-детектор — преобразует принятый поток в измерительный сигнал,
- электронный блок — обрабатывает информацию и вычисляет температуру,
- лазер — указывает направление на контролируемую зону,
- дисплей — показывает температуру и служебные обозначения,
- спусковая клавиша — запускает цикл измерения,
- отсек питания — размещает сменную батарею.
Оптическое окно следует защищать от пыли, масла и конденсата. Загрязнения искажают результат. Обычное стекло поглощает значительную часть рабочего ИК-излучения: прибор измеряет его поверхность, а не предмет за ним.
Применение в промышленности
Fluke 62 выявляет температурные отклонения при обследовании оборудования без установки контактного датчика. Показания сравнивают в динамике. Типовые направления эксплуатации охватывают:
- контроль нагрева соединений и компонентов электрических щитов,
- обследование подшипников, приводов и корпусов электродвигателей,
- измерение температуры трубопроводов и теплообменников,
- проверку нагрева элементов вентиляционных установок,
- сравнение температур однотипных механизмов в ходе обслуживания.
Таким образом, Fluke 62 обеспечивает оперативный бесконтактный контроль температуры в диапазоне от −30 до +500 C при оптическом соотношении 10:1. Результат зависит от дистанции, размера цели и свойств поверхности; пирометр помогает выявлять перегрев узлов. Компания «Олниса» осуществляет поставки инфракрасных пирометров Fluke и другого промышленного измерительного оборудования. Компания поставляет средства температурного контроля для производственных предприятий и промышленной инфраструктуры. «Олниса» выполняет поставки измерительных приборов для промышленных заказчиков.
