Привод ESBE — конструктивные особенности и функциональные возможности автоматического управления

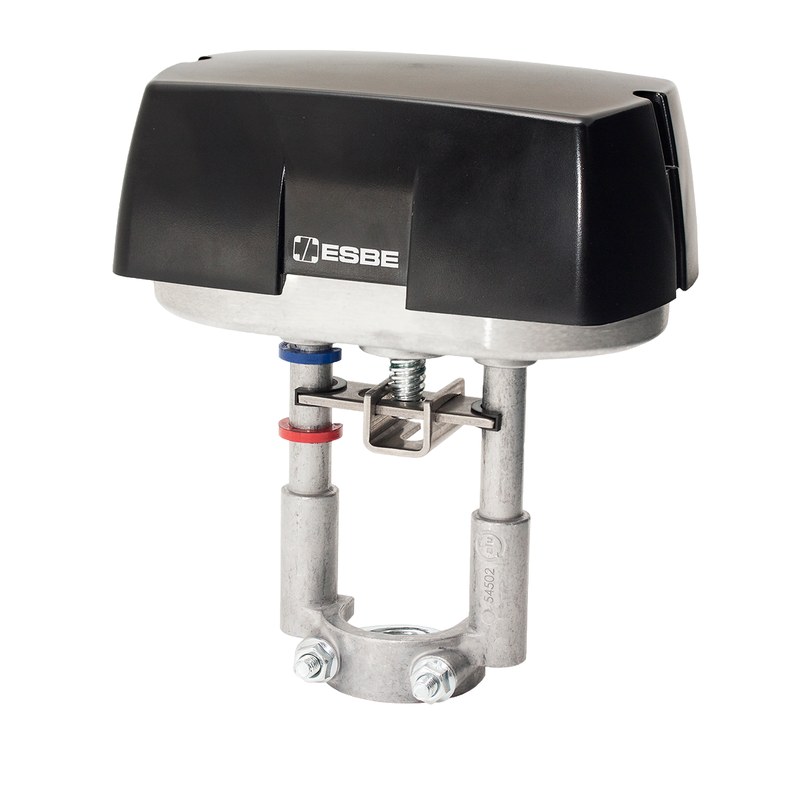

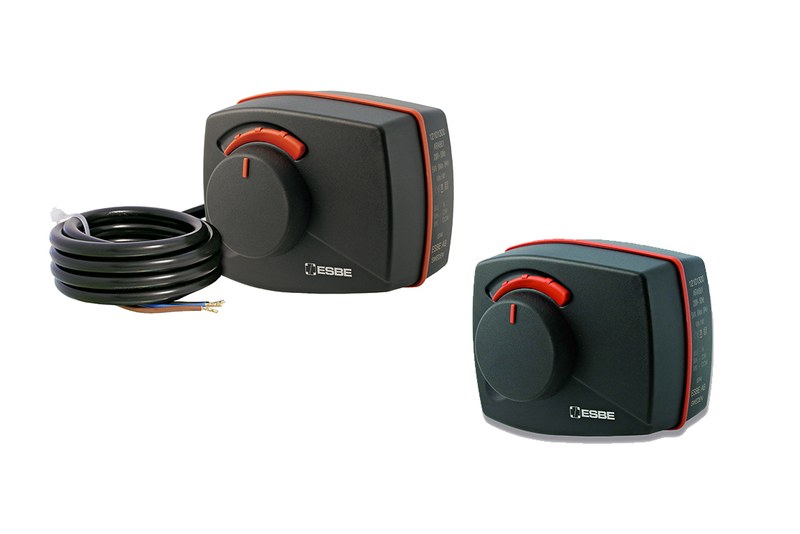

Электрический привод ESBE — исполнительное устройство, преобразующее электрический сигнал в поворот выходного вала. В системах отопления, охлаждения и горячего водоснабжения его устанавливают совместно с поворотным клапаном. Изменяя положение штока, привод управляет проходными сечениями клапана, регулирует соотношение потоков теплоносителя или переключает контуры.

Основные технические параметры

Характеристики приводов ESBE различаются по сериям и артикулам:

• Напряжение питания — переменное или постоянное; номинал указывается в паспорте модели, среди вариантов встречаются исполнения на 24 В и 230 В,
• Потребляемая мощность — значение в ваттах, характеризующее нагрузку на цепь управления во время движения,
• Крутящий момент — значение в ньютон-метрах, определяющее усилие на выходном валу и способность поворачивать шток клапана,
• Время полного хода — продолжительность перемещения между крайними положениями; указывается в секундах или минутах,
• Угол поворота — рабочий сектор вала; у разных исполнений может составлять 90 или 180,
• Тип управляющего сигнала — двухпозиционный, трёхпозиционный или пропорциональный, если соответствующий режим поддержан моделью,
• Степень защиты корпуса — обозначение IP, показывающее уровень защиты от доступа к опасным частям, пыли и влаги,
• Допустимая температура окружающей среды — диапазон эксплуатации, установленный изготовителем для конкретного артикула,
• Способ монтажа — тип посадки, форма соединения и используемый адаптер для установки на клапан,
• Допустимая частота переключений и ресурс — параметры механической нагрузки и режима работы, указанные в документации изделия.

Эти характеристики следует рассматривать совместно. Если крутящий момент привода недостаточен, он может не довести клапан до требуемого положения. Время хода влияет на скорость изменения расхода и должно соответствовать логике регулирования. Потребляемая мощность показывает нагрузку на электрическую цепь, но сама по себе не определяет усилие на штоке. Для корректной работы также важны тип управляющего сигнала, угол поворота и согласование привода с контроллером.

Конструкция и принцип работы

Типовой привод состоит из электродвигателя, редуктора, выходной муфты, корпуса, электрических соединений и элементов ограничения или контроля положения. Электродвигатель создаёт вращающий момент, а редуктор снижает скорость вращения и увеличивает усилие на выходном валу. Муфта передаёт движение штоку клапана. Концевые выключатели либо электронная схема, если они предусмотрены данной модификацией, останавливают механизм в заданном положении. Выходной вал поворачивает шток на угол, необходимый для работы клапана. У отдельных исполнений угол может составлять 90 или 180, но конкретное значение необходимо сверять с паспортом артикула. Там же указываются направление вращения, способ ручной настройки, наличие индикации и устройство ограничения хода. При отключении питания положение обычно удерживается механическим редуктором. Автоматический возврат в исходное положение возможен только у моделей, в которых предусмотрен соответствующий механизм. Способ управления определяет, как привод перемещается между положениями. Двухпозиционная схема переводит его между крайними состояниями. Трёхпозиционная схема использует отдельные команды для движения в двух направлениях; при снятии сигнала перемещение прекращается. Пропорциональное управление позволяет задавать промежуточное положение аналоговым сигналом, если его поддерживают и привод, и контроллер. Для подключения необходимо сверить электрическую схему, номинальное напряжение и тип сигнала конкретной модели.

Совместимость и монтаж

Перед установкой проверяют серию клапана ESBE, размеры и форму штока, требуемый угол поворота, геометрию посадочного места и тип адаптера. Совпадения марки производителя недостаточно: разные серии могут иметь несовместимые крепления или механические ограничения. Положение привода должно соответствовать схеме портов клапана, иначе поток может направляться не по предусмотренному контуру. Привод устанавливают и соединяют со штоком без перекоса и принудительного проворачивания. После монтажа проверяют полный рабочий ход, крайние положения и направление вращения. Механическое сопротивление или неверно установленный адаптер повышают нагрузку на редуктор. Для ручной настройки используют только способ, предусмотренный конструкцией конкретного исполнения. Электрическое подключение выполняют по схеме из документации. Питание подают на предназначенные клеммы, а полярность и назначение проводов соблюдают в соответствии с типом управления. Для пропорционального сигнала проверяют допустимый диапазон и полярность; для трёхпозиционного — правильное подключение команд движения. Подключение нескольких приводов к одному контроллеру допустимо при достаточной нагрузочной способности его выхода. Перед работами питание отключают; перед запуском проверяют соединения и состояние кабеля.

Что уточнить при покупке?

Для заказа необходимо указать серию и полный артикул, номинальное напряжение, тип управления, крутящий момент, время хода и модель совместимого клапана. При замене существующего привода маркировку сверяют с паспортом и электрической схемой: внешне похожие модели могут иметь разные напряжение и управляющие сигналы. Также проверяют комплектность — поставляется ли адаптер вместе с приводом и подходит ли он к установленному клапану. Точные числовые параметры, допустимая температура, степень защиты и особенности монтажа определяются документацией на конкретный артикул. Переносить данные одной серии на другую нельзя. Указание модели в заявке позволяет связать запрос «привод ESBE купить» с нужным исполнением и снизить вероятность несоответствия клапану или системе автоматики.

Таким образом, привод ESBE управляет положением совместимого клапана и участвует в регулировании потоков в инженерной системе. Надёжность работы зависит от согласования механического соединения, угла поворота, крутящего момента, времени хода, напряжения питания и типа сигнала. Поэтому при покупке следует ориентироваться на полный артикул и паспорт конкретной модели. Компания «Олниса» поставляет промышленные комплектующие и оборудование для инженерных систем. В «Олниса» можно заказать привод ESBE с указанием серии и артикула. Компания обеспечивает поставку промышленного оборудования для предприятий и организаций.
