Электропривод ESBE 95 — особенности трехпозиционного управления и эксплуатационные преимущества

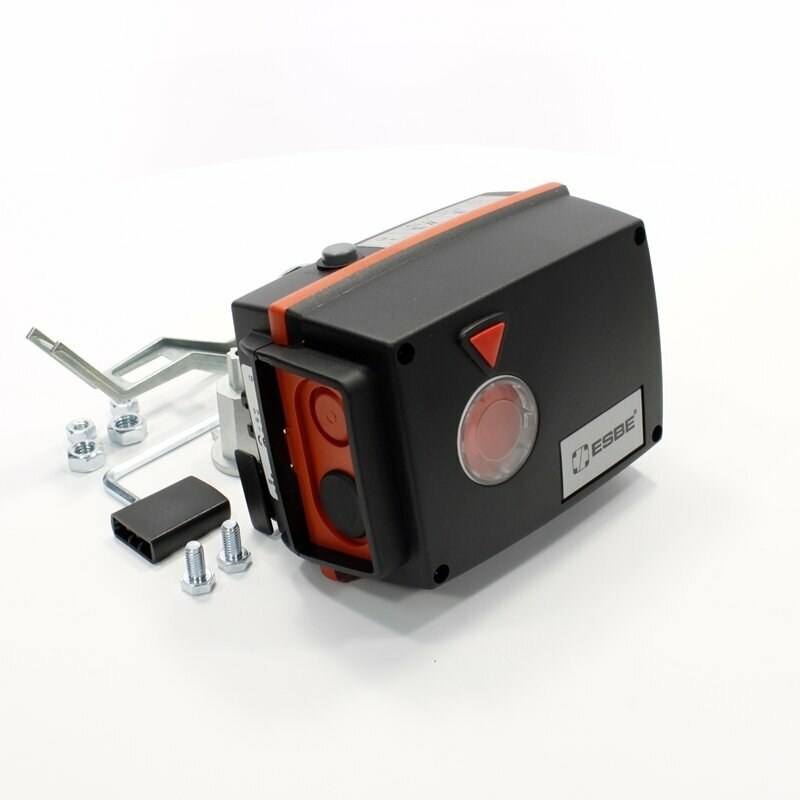

Электропривод ESBE серии 95 предназначен для механизированного поворота регулирующей арматуры в системах отопления, охлаждения и технологического теплоснабжения. Трехпозиционное управление обеспечивает перемещение выходного вала в двух направлениях и остановку при отсутствии команды. Такое решение используется в смесительных узлах, где температура теплоносителя определяется соотношением потоков через поворотный клапан. Привод не измеряет температуру самостоятельно: требуемое положение задает внешний регулятор.

Технические характеристики

Серия 95 включает исполнения, параметры которых необходимо различать по полному обозначению. Ниже приведены характерные параметры конструкции и системы трехпозиционного управления; значения, зависящие от модификации, не следует считать универсальными паспортными данными каждого изделия:

• Принцип управления — трехпозиционный, команды «открыть», «закрыть» и «стоп»,
• Рабочий угол поворота — обычно 90 для совместимой поворотной арматуры,
• Электропитание — варианты на 24 В или 230 В переменного тока в зависимости от исполнения,
• Частота питающей сети — 50/60 Гц для соответствующих версий,
• Время полного хода — определяется конкретной модификацией и указывается в секундах на 90,
• Крутящий момент — определяется исполнением и указывается в Н·м,
• Управляющий сигнал — коммутация питания на одно из двух направлений вращения,
• Удержание положения — остановка выходного вала при снятии обеих команд,

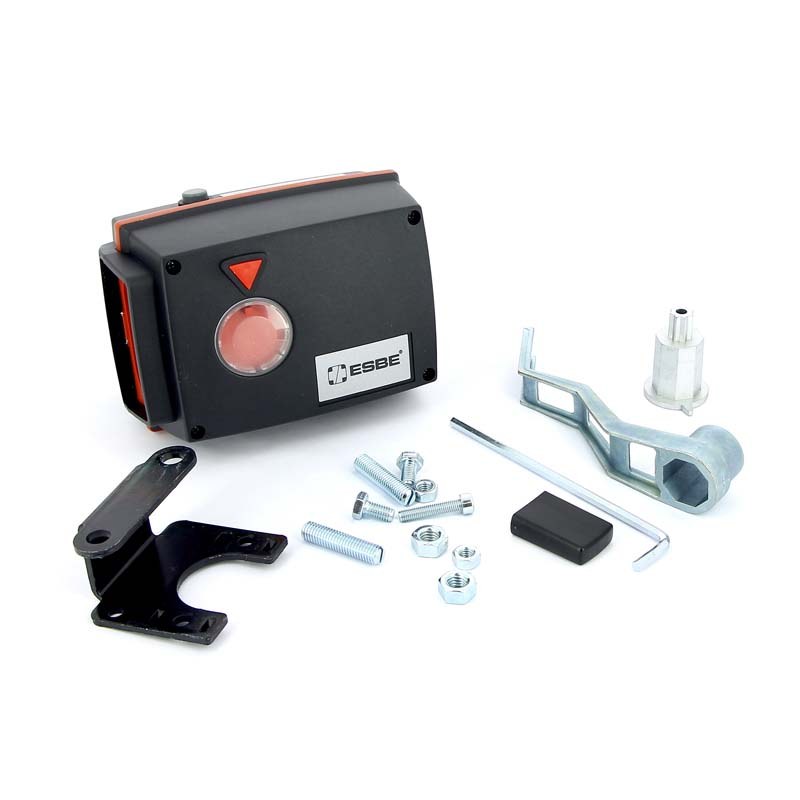

• Механический интерфейс — сопряжение с валом клапана через соответствующий адаптер,
• Концевые положения — ограничиваются конструкцией механизма и настройкой сопряжения.

Конструкция электромеханического узла

Основу изделия составляет электродвигатель с редуктором, который преобразует высокую частоту вращения ротора в медленное движение выходного элемента. Редуктор увеличивает доступный момент и обеспечивает плавный ход арматуры. Корпус защищает передачу и электрические соединения от механических воздействий в пределах установленной степени защиты. Типовой функциональный состав привода включает следующие элементы:

• Электродвигатель — формирует вращающий момент при подаче управляющего напряжения,
• Редуктор — снижает скорость вращения и передает усилие выходному валу,
• Выходная муфта — соединяет привод с поворотным штоком клапана,
• Электрические клеммы — обеспечивают подключение питания и цепей управления,
• Указатель положения — позволяет визуально оценивать текущий угол поворота,
• Механизм ручного управления — при наличии в исполнении допускает перевод арматуры без электрической команды.

Принцип трехпозиционного регулирования

Алгоритм основан на раздельной подаче электрического сигнала на два направления движения. Внешний контроллер сравнивает измеренную температуру с уставкой и формирует импульсы нужной длительности. При отклонении температуры вверх или вниз клапан изменяет соотношение горячего и обратного потоков. Режимы работы исполнительного механизма разделяются по состоянию управляющих цепей:

• Открытие — питание подается на вход вращения в направлении увеличения проходного сечения,
• Закрытие — питание подается на вход противоположного направления,
• Остановка — обе управляющие команды сняты, вал сохраняет достигнутое положение,
• Коррекция — короткие импульсы последовательно изменяют угол поворота на малую величину,
• Ручное перемещение — выполняется только предусмотренным изготовителем способом при соблюдении требований безопасности.

Расчет движения и динамики узла

Для оценки реакции смесительного контура используют номинальное время полного хода. Если привод проходит 90 за 120 с, средняя угловая скорость составляет 0,75/с. Тогда импульс длительностью 4 с теоретически соответствует изменению положения примерно на 3. Это расчетный пример, а не подтвержденное время хода конкретной версии ESBE 95. Реальное перемещение зависит от люфта передачи, пускового участка и сопротивления арматуры. Момент на выходном валу должен превышать сопротивление вращению клапана с учетом возможного увеличения трения при эксплуатации. Например, при требуемом моменте 8 Н·м и условном коэффициенте запаса 1,5 расчетная потребность составляет 12 Н·м. Эти числа иллюстрируют метод проверки механической совместимости, но не задают паспортный момент привода.

Электрическое подключение и эксплуатация

Перед подачей напряжения необходимо сверить схему на корпусе с фактической питающей сетью. Исполнения на 24 В и 230 В нельзя подключать взаимозаменяемо. Коммутационные контакты регулятора должны соответствовать напряжению и нагрузке электродвигателя. Для обслуживания цепь питания отключают и проверяют отсутствие напряжения. Основные эксплуатационные требования охватывают следующие операции:

• Проверка правильности направления вращения после подключения,
• Контроль соответствия крайних положений привода ходу клапана,
• Исключение длительной механической блокировки выходного вала,
• Защита электрических соединений от влаги и повреждения изоляции,
• Периодический контроль надежности крепления и состояния муфты,
• Проверка отсутствия чрезмерного шума и неравномерного движения.

Таким образом, трехпозиционный электропривод ESBE 95 обеспечивает направленное перемещение поворотного клапана и фиксацию промежуточного положения без непрерывного управляющего сигнала. Его рабочие возможности определяются исполнением двигателя, передаточным отношением редуктора, моментом и временем поворота. Для инженерной документации принципиально важно указывать полную модификацию изделия и подтвержденные паспортные параметры. Компания «Олниса» осуществляет поставки электроприводов ESBE и другого промышленного оборудования. В ассортименте поставок представлены компоненты для автоматизации инженерных и технологических систем. «Олниса» обеспечивает поставку промышленной продукции для предприятий и организаций.
