Электрический тестер Fluke T6-1000 — надежное решение для диагностики электроустановок

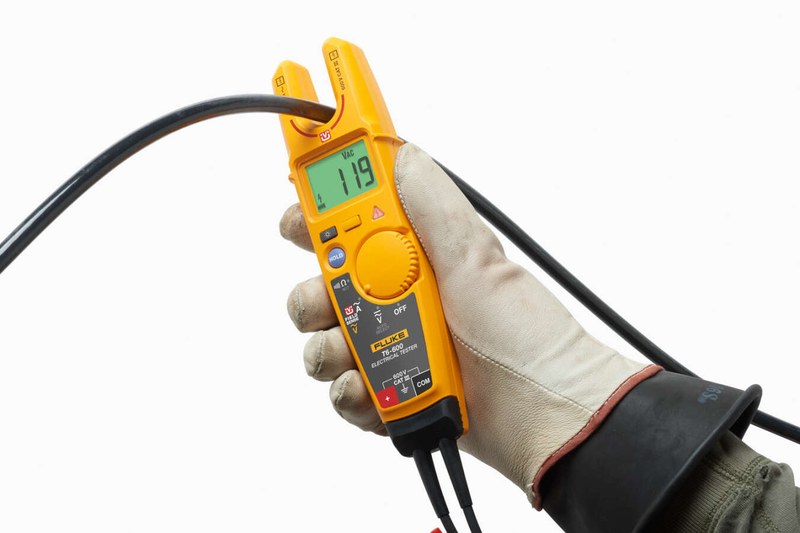

Fluke T6-1000 — цифровой электрический тестер с открытым измерительным захватом для диагностики электроустановок и щитов. Технология FieldSense позволяет определять переменное напряжение без касания токоведущего металла щупом. Метод требует формирования опорного потенциала. Прибор совмещает функции вольтметра, измерителя переменного тока и омметра. Открытая вилка облегчает доступ к жиле, а дисплей одновременно отображает напряжение и ток. Контактные измерения выполняются штатными щупами.
Технические характеристики
Указаны пределы контактного метода и FieldSense, применимого только к переменному напряжению:
- Измерение переменного напряжения щупами — до 1000 В,
- измерение постоянного напряжения щупами — до 1000 В,
- измерение переменного напряжения FieldSense — до 1000 В,
- диапазон измерения переменного тока — от 0,1 до 200 А,
- диапазон измерения сопротивления — от 1 Ом до 100 кОм,
- рабочая частота для FieldSense — 45–66 Гц,
- раскрытие измерительной вилки — 17,8 мм,
- допустимое сечение одиночного проводника — до 120 мм2,
- категории электробезопасности — CAT III 1000 В и CAT IV 600 В,
- источник питания — 2 батареи типа AA.
Верхние пределы измерений не допускают превышения категории безопасности. Учитывают напряжение относительно земли, состояние щупов и изоляции.
Принцип действия FieldSense
Обычный вольтметр определяет разность потенциалов между двумя контактными точками. В Fluke T6-1000 датчик в измерительной вилке воспринимает электрическое поле проводника, а электроника определяет напряжение относительно опорного потенциала. Для этого требуется контакт с предусмотренной площадкой на корпусе или подключение соответствующего провода заземления согласно инструкции изготовителя. Процесс измерения включает последовательные операции:
- помещение одного изолированного проводника в окно вилки,
- формирование опорного потенциала измерительной схемы,
- регистрацию поля с расчетом переменного напряжения,
- определение переменного тока по магнитному полю,
- цифровую обработку и вывод результатов на дисплей.
При одновременном охвате фазного и обратного проводников их магнитные поля частично компенсируются, что искажает измерение тока. Вилка должна охватывать одну жилу. Экранирование, соседние проводники и плохой опорный контакт влияют на показания.
Измерительные режимы
Режим измерения зависит от выбранной функции и типа цепи:
- FieldSense — определение переменного напряжения без контакта щупа с жилой,
- измерение переменного тока — охват одиночной жилы открытой вилкой,
- режим AC/DC — измерение переменного или постоянного напряжения щупами,
- измерение сопротивления — контроль обесточенных элементов цепи,
- проверка целостности — обнаружение электрического соединения,
- двухстрочная индикация — совместное отображение напряжения и тока.
Измерение постоянного тока вилкой не предусмотрено. Для постоянного напряжения применяют контактный режим. Измерять сопротивление на находящихся под напряжением элементах запрещено. Учитывают частоту сигнала и пределы метода. Условия измерения определяют точность данных.
Применение Fluke T6-1000

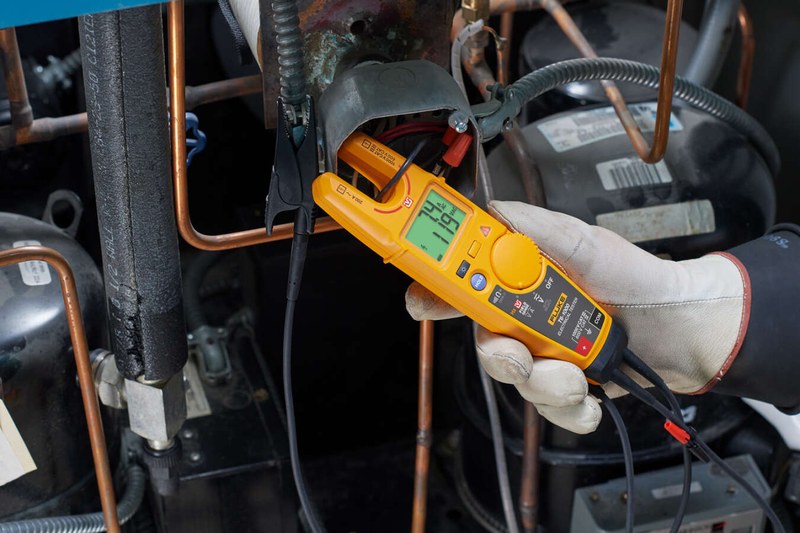

Fluke T6-1000 используют для проверки питающих линий, распределительных щитов, электродвигателей, цепей освещения и промышленной автоматики. Совместная индикация тока и напряжения помогает оценивать режим нагрузки, падение напряжения при запуске и различия между фазами при последовательных измерениях. Прибор не заменяет анализатор качества электроэнергии и не предназначен для регистрации коротких переходных процессов. Рабочий порядок предусматривает несколько обязательных действий:
- проверку исправности прибора на известном источнике напряжения,
- выделение одного исследуемого проводника из кабельной группы,
- обеспечение опорного контакта при применении FieldSense,
- ожидание устойчивых показаний после установки вилки,
- отключение питания перед измерением сопротивления,
- повторную проверку работоспособности прибора после контроля.
FieldSense не предназначена для единоличного подтверждения отсутствия опасного напряжения. Такую проверку выполняют установленным способом с применением надлежащего двухполюсного указателя. На достоверность показаний влияют конфигурация цепи, размещение проводника и соблюдение электрических условий измерения.
Таким образом, Fluke T6-1000 объединяет измерение напряжения до 1000 В, переменного тока до 200 А и сопротивления до 100 кОм. Технология FieldSense, открытая вилка и двухстрочная индикация ускоряют диагностические операции без разрыва измеряемой цепи. Точность результатов зависит от правильного режима, допустимых условий эксплуатации и соблюдения требований электробезопасности. Компания «Олниса» осуществляет поставки тестеров Fluke T6-1000 для промышленных предприятий и эксплуатационных организаций. В ассортименте поставляемого промышленного оборудования представлены измерительные приборы Fluke для электротехнических задач. «Олниса» поставляет оборудование, востребованное при обслуживании распределительных сетей и производственных объектов.
