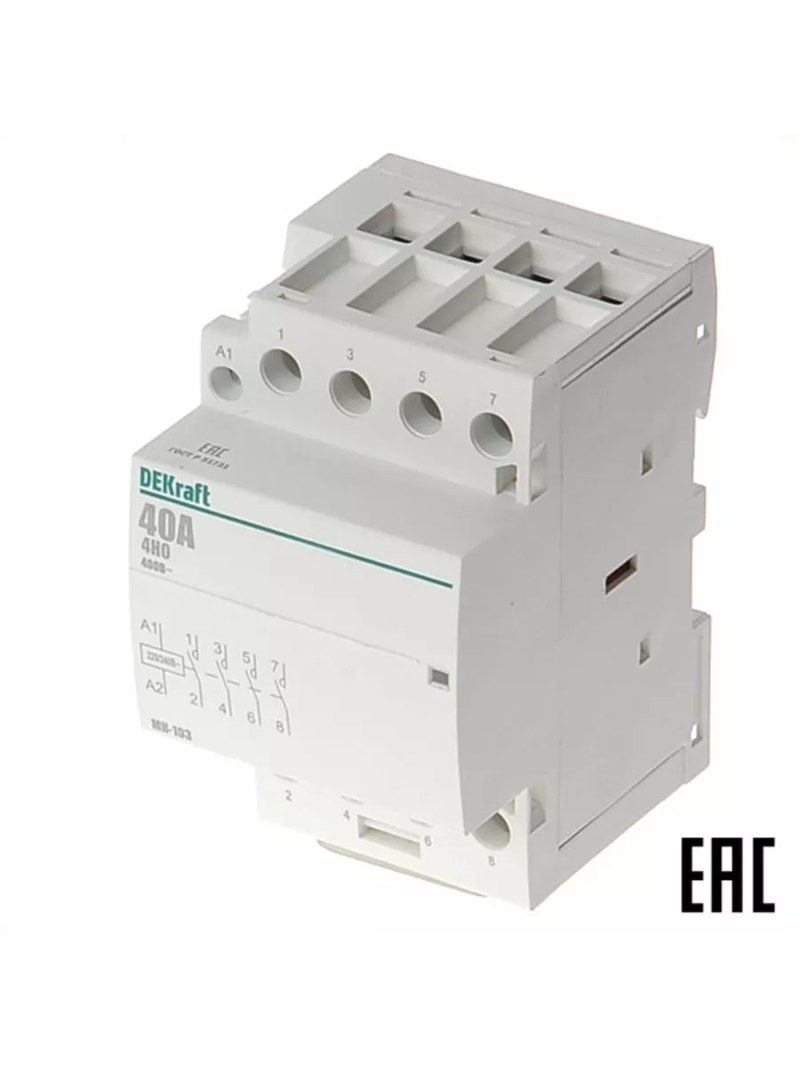

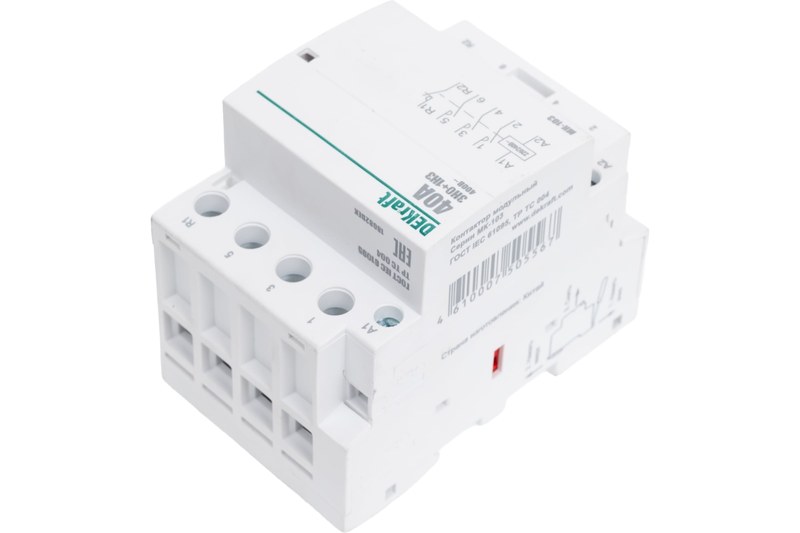

DEKraft 18081DEK — четырехполюсный контактор для автоматизации электрических нагрузок
DEKraft 18081DEK — модульный электромагнитный контактор серии МК-103, предназначенный для дистанционного включения и отключения электрических цепей. Устройство применяется в распределительных шкафах промышленного и коммерческого назначения, системах управления освещением, нагревательным оборудованием и другими совместимыми нагрузками. Конструкция объединяет четыре нормально разомкнутые контактные группы, управляемые общей электромагнитной системой. Коммутация выполняется при подаче напряжения на управляющую катушку.
Технические характеристики
Основные параметры изделия представлены ниже:
- производитель — DEKraft,
- артикул — 18081DEK,
- серия — МК-103,
- номинальный ток категории AC-7a — 40 А,
- конфигурация контактов — 4NO,
- число силовых полюсов — 4,
- номинальное напряжение катушки — 220–230 В AC,
- напряжение коммутируемой сети — до 400 В AC,
- монтажная ширина — 54 мм,
- количество стандартных модулей — 3,
- ширина одного модуля — 18 мм,
- монтаж — DIN-рейка 35 мм.
Особенности конструкции
При поступлении напряжения на катушку магнитный поток притягивает подвижный якорь. Связанный с ним механизм одновременно замыкает четыре контактные группы, разрешая прохождение тока через соответствующие линии. После отключения управляющего напряжения возвратная пружина размыкает контакты. Таким образом, маломощная команда управления определяет состояние нескольких силовых цепей. Номинальный ток 40 А относится к предусмотренной категории применения. При коммутации электродвигателей необходимо учитывать пусковые токи и соответствующие характеристики контактора. Контактор не имеет функций самостоятельной защиты от короткого замыкания. В силовой схеме используется отдельный автоматический выключатель или предохранитель.
Области применения
Контактор применяется в следующих системах:
- автоматизация освещения,
- распределительные электрические щиты,
- нагревательные установки,
- вентиляционные системы,
- инженерная автоматика зданий,
- управление группами электрических нагрузок.
Компания «Олниса» осуществляет поставки контакторов DEKraft, включая МК-103 18081DEK. Предприятие поставляет коммутационные компоненты для промышленных и инженерных электрических систем России.
Преимущества
Основные достоинства конструкции:
- управление четырьмя контактными группами,
- компактная модульная компоновка,
- дистанционное электрическое управление,
- монтаж на стандартную DIN-рейку,
- возможность работы в автоматизированных схемах.
Таким образом, DEKraft 18081DEK — четырехполюсный модульный контактор для управляемой коммутации электрических нагрузок. Электромагнитный механизм обеспечивает согласованное переключение четырех нормально открытых контактов. Компания «Олниса» поставляет аппаратуру DEKraft для промышленного распределения и управления электроэнергией.
