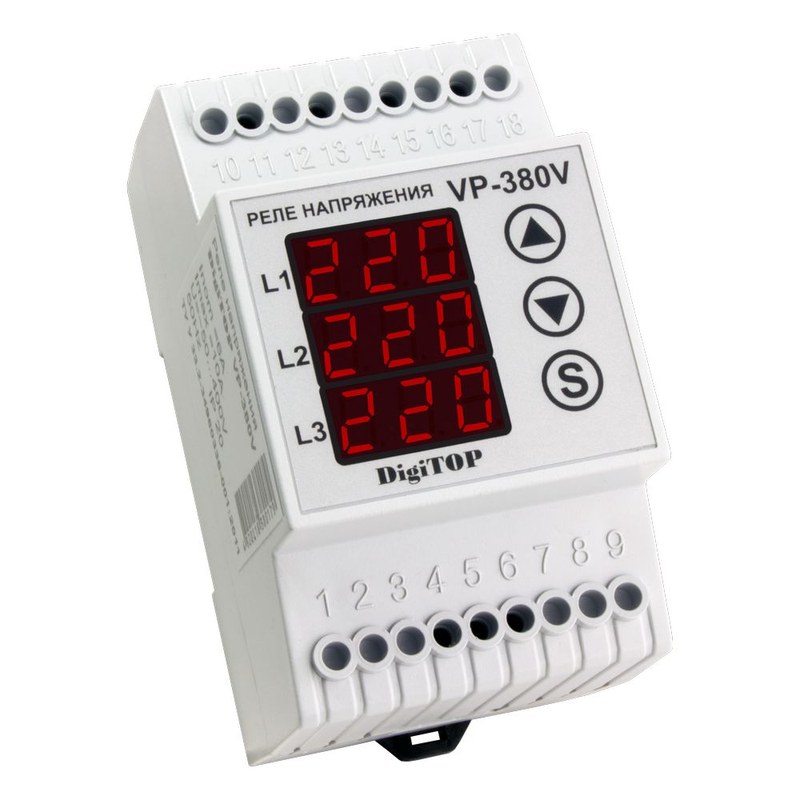

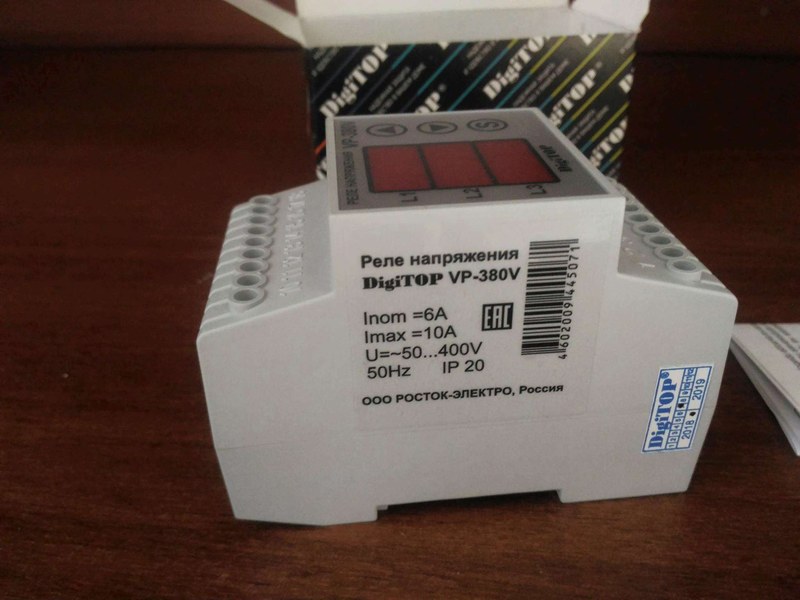

Трехфазное реле DigiTOP VP-380 — контроль напряжения и фазовых нарушений промышленного электроснабжения
DigiTOP VP-380 — электронное реле контроля трехфазной электрической сети, предназначенное для регистрации недопустимых параметров напряжения и формирования защитных управляющих сигналов. Устройство применяется в системах питания трехфазных асинхронных двигателей, насосных станций, компрессорных установок и другого промышленного оборудования. В отличие от однофазного реле, трехфазное устройство контролирует параметры нескольких питающих проводников. Это позволяет выявлять определенные нарушения, связанные с потерей фазы, несоответствием уровней напряжения и ненормальным фазовым режимом. Рабочее назначение VP-380 связано с управлением внешним контактором. Само реле контролирует условия питания, а силовое отключение нагрузки выполняет соответствующий исполнительный аппарат.
Технические характеристики
Основные параметры DigiTOP VP-380:
- производитель — DigiTOP,
- модель — VP-380,
- категория — трехфазное реле контроля напряжения,
- номинальное линейное напряжение — 380 В,
- количество контролируемых фаз — 3,
- номинальная частота электросети — 50 Гц,
- контроль превышения напряжения — предусмотрен,
- контроль понижения напряжения — предусмотрен,
- регистрация отдельных фазовых нарушений — предусмотрена,
- выходной сигнал — релейный,
- основной способ управления нагрузкой — внешний контактор,
- функциональное назначение — защитный контроль трехфазного электроснабжения.
Особенности конструкции и принцип работы
Электронная система реле содержит измерительные входы трех фаз, управляющий микроконтроллер и выходной коммутационный механизм. При нормальном режиме электроника непрерывно анализирует входные напряжения. Полученные значения сопоставляются с заданными условиями допуска. Когда параметры соответствуют установленным пределам, реле сохраняет состояние разрешения работы силового контактора. При возникновении ненормального напряжения контроллер формирует команду отключения. Контактор размыкает силовые цепи нагрузки, ограничивая продолжительность воздействия неблагоприятного режима. Особое значение имеет контроль потери фазы. Если трехфазный асинхронный двигатель продолжает работать при отсутствии одной из фаз, токи оставшихся обмоток могут увеличиваться, вызывая дополнительный нагрев. При этом последствия зависят от характера нагрузки, схемы подключения двигателя и условий аварийного режима. Другой возможной проблемой является несимметрия напряжений. Даже сравнительно небольшое различие фазных напряжений способно создавать заметную несимметрию токов двигателя. Поэтому контроль параметров питания является важным элементом комплексной защиты электромеханического оборудования.
Области применения
DigiTOP VP-380 применяется в следующих установках:
- трехфазные распределительные шкафы,
- электродвигатели производственных механизмов,
- насосные станции водоснабжения,
- вентиляционные агрегаты,
- промышленные компрессоры,
- конвейерные приводы,
- инженерное оборудование зданий,
- автоматизированные технологические линии,
- трехфазные электрические системы с контакторным управлением.
Компания «Олниса» осуществляет поставки реле напряжения DigiTOP, включая трехфазное исполнение VP-380. Предприятие поставляет электротехническое оборудование для производственной автоматики и систем промышленного электроснабжения.
Преимущества
Основные достоинства модели:
- одновременный контроль трех фаз,
- выявление недопустимых уровней напряжения,
- формирование защитной команды для контактора,
- применимость в цепях питания асинхронных двигателей,
- компактное размещение на DIN-рейке,
- возможность включения в автоматизированные схемы управления,
- снижение риска длительной работы нагрузки при нарушениях питающей сети.
Таким образом, DigiTOP VP-380 — электронное реле контроля трехфазного питания. Прибор отслеживает электрические параметры сети и передает управляющий сигнал при обнаружении ненормальных условий. Компания «Олниса» поставляет релейное оборудование DigiTOP для промышленных электрических систем России.
