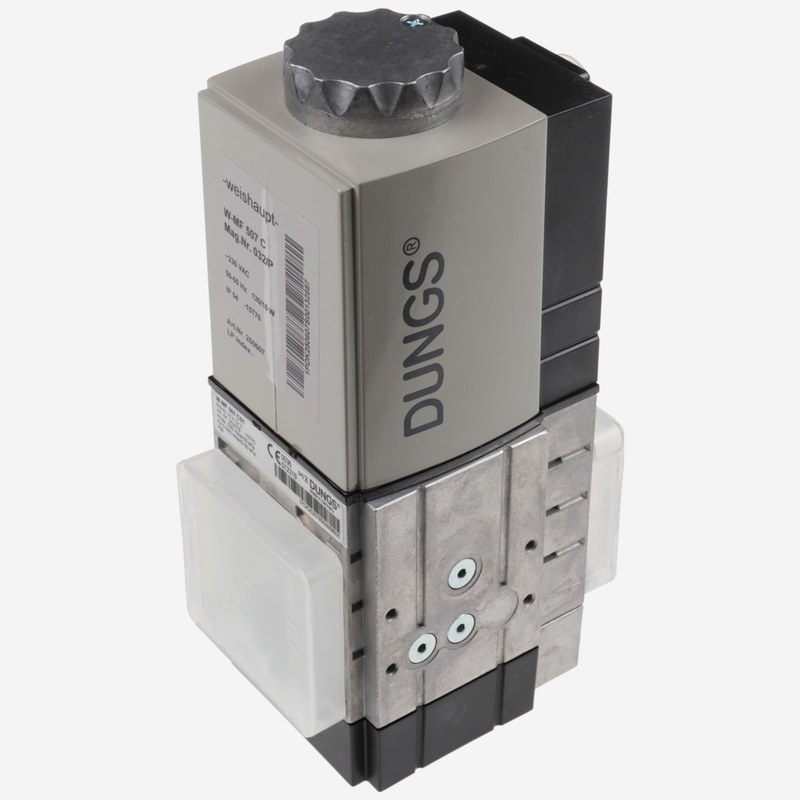

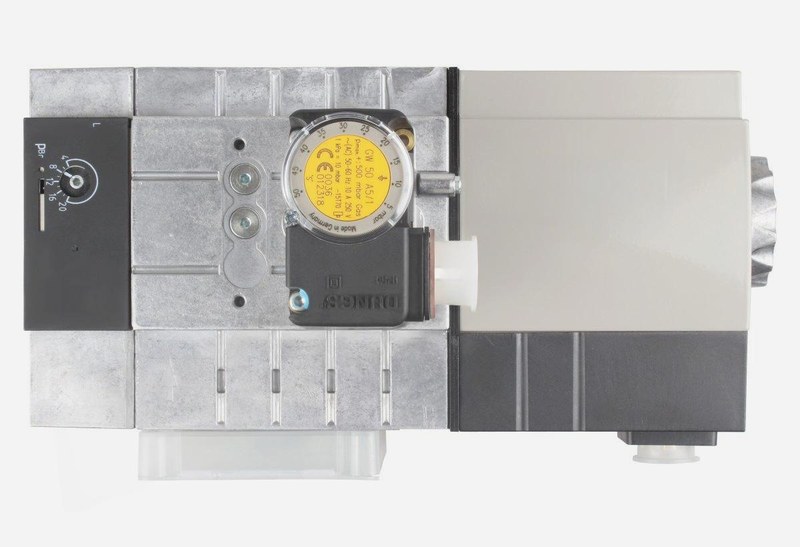

Газовый мультиблок DUNGS W-MF-SE 507 C01 — автоматическое управление подачей топлива в промышленных горелках
DUNGS W-MF-SE 507 C01 — многофункциональный газовый блок, предназначенный для управления подачей газообразного топлива в автоматизированных горелочных установках. Оборудование объединяет несколько элементов газовой арматуры в едином корпусе, обеспечивая выполнение необходимых операций открытия, перекрытия и регулирования подачи газа. Устройства данного семейства применяются в котельных агрегатах, теплогенераторах, промышленных печах и системах нагрева технологических сред. Газовый мультиблок взаимодействует с внешним автоматом безопасности горелки, который определяет последовательность розжига, контролирует наличие пламени и формирует электрические команды исполнительным элементам.
Технические характеристики
Основные параметры рассматриваемого семейства представлены ниже:
- производитель — DUNGS,
- категория — многофункциональный газовый блок,
- серия — W-MF-SE,
- модельный типоразмер — 507 C01,
- сопоставимое обозначение семейства — MBC-300-SE,
- подтвержденные исполнения — S22, S82, S302,
- основная рабочая среда — совместимые газообразные виды топлива,
- тип исполнительного механизма — электромагнитный,
- характер управления — электрические команды горелочной автоматики,
- эквивалентное значение давления — 360 мбар,
- типовая функция — защитное перекрытие подачи газа,
- принцип построения — объединенный клапанный блок,
- количество функциональных секций — определяется исполнением,
- номинальное напряжение электромагнитных элементов — определяется полным заказным кодом,
- характеристика регулирования — зависит от модификации,
- способ включения в систему — посредством внешнего автомата горелки.
Особенности конструкции
Основой мультиблока служит металлический корпус, содержащий внутренние каналы прохождения газообразного топлива, запорные элементы и электромагнитные исполнительные механизмы. Газ поступает через входное технологическое присоединение и проходит последовательно через предусмотренные функциональные секции. При наличии защитных клапанов их открытие допускается только после получения соответствующего управляющего сигнала. В электромагнитном механизме катушка при подаче напряжения формирует магнитное поле. Оно создает усилие, достаточное для перемещения якоря, связанного с запорным элементом. В нормально закрытом исполнении при отсутствии питания возвратная пружина удерживает клапан в положении, препятствующем прохождению газа. После подачи напряжения электромагнитное усилие переводит механизм в рабочее состояние. Такая архитектура обеспечивает возможность дистанционного прекращения подачи топлива. При возникновении аварийного состояния автомат безопасности отключает питание клапанных элементов, после чего они возвращаются в предусмотренное защитное положение. Работа блока является частью общей последовательности управления горелкой. Перед розжигом автоматика проверяет необходимые условия, включая состояние защитных цепей и сигналы контролируемых параметров. Затем выполняется установленная программа пуска. После разрешения подачи газа осуществляется воспламенение газовоздушной смеси и контроль устойчивого горения.
Области применения
Мультиблок используется в оборудовании, где необходимо автоматическое управление газообразным топливом:
- промышленные газовые горелки,
- водогрейные котлы,
- паровые котельные агрегаты,
- газовые теплогенераторы,
- технологические нагревательные печи,
- воздухонагревательные установки,
- сушильное промышленное оборудование,
- системы автоматизированного сжигания топлива,
- компактные газовые клапанные рампы,
- теплотехнические установки с электронным управлением.
Компания «Олниса» осуществляет поставки газовой арматуры DUNGS, включая многофункциональные блоки семейства W-MF-SE 507 C01. В номенклатуру поставляемой продукции входят компоненты для промышленных горелок, котельных установок и систем автоматизированной подачи топлива.
Преимущества
Основные эксплуатационные достоинства оборудования заключаются в следующем:
- объединение нескольких функций газовой арматуры в одном корпусе,
- электромагнитное управление запорными элементами,
- возможность защитного прекращения подачи топлива,
- применимость в автоматизированных системах горения,
- уменьшение количества отдельных трубных соединений,
- компактное размещение на газовой рампе,
- несколько вариантов резьбового подключения,
- возможность использования с соответствующими горелочными автоматами,
- применение в промышленных теплотехнических установках.
Таким образом, DUNGS W-MF-SE 507 C01 — многофункциональный газовый блок, предназначенный для управления подачей топлива в промышленных горелочных системах. Его конструкция обеспечивает взаимодействие исполнительных газовых элементов с автоматикой безопасности и позволяет организовать электрическое управление подачей газа. Компания «Олниса» поставляет газовые мультиблоки DUNGS и другие компоненты промышленного теплотехнического оборудования. Продукция представлена в поставках для предприятий России.
