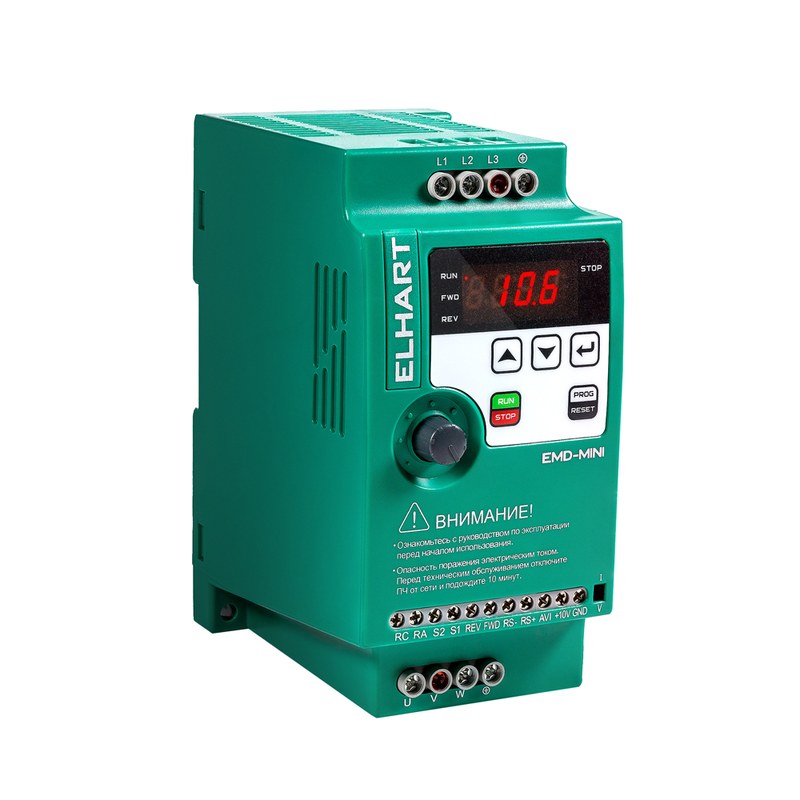

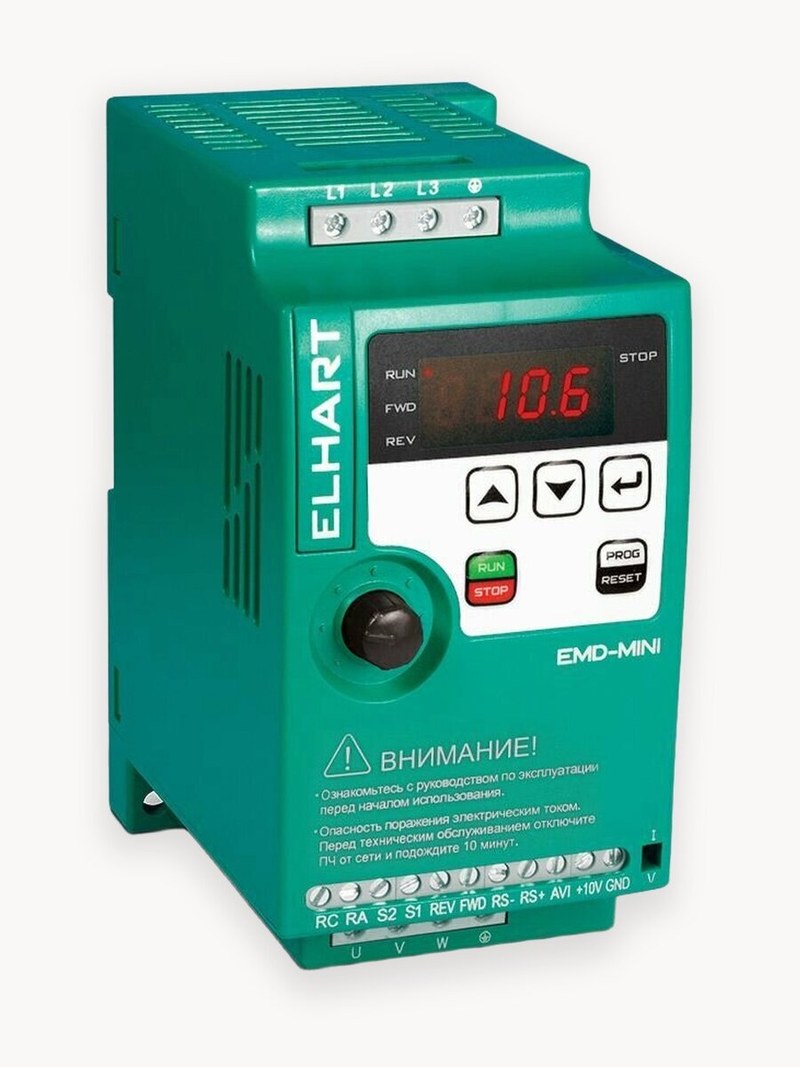

Частотный преобразователь ELHART EMD-MINI-055 T — регулирование скорости трехфазных электродвигателей мощностью 5,5 кВт

ELHART EMD-MINI-055 T — компактный преобразователь частоты, предназначенный для управления скоростью вращения трехфазных асинхронных электродвигателей. Устройство применяется в промышленных установках, где необходимо изменять производительность технологического механизма, обеспечивать плавное ускорение и замедление или поддерживать заданный параметр процесса. Модель рассчитана на управление электродвигателем номинальной мощностью 5,5 кВт при питании от трехфазной сети 380 В. Частотное регулирование позволяет изменять скорость вращения без использования механических редукторов с переставляемыми передачами либо других устройств ступенчатого изменения скорости. Преобразователь поддерживает скалярный алгоритм U/f, дискретные и аналоговые входы управления, последовательный интерфейс RS-485 и обмен по протоколу Modbus.

Технические характеристики

Основные параметры ELHART EMD-MINI-055 T представлены ниже:

• производитель — ELHART,
• серия — EMD-MINI,
• модель — EMD-MINI-055 T,
• категория — преобразователь частоты,
• номинальная мощность электродвигателя — 5,5 кВт,
• тип питающей сети — трехфазная,
• номинальное входное напряжение — 380 В AC,
• диапазон входного напряжения — 330–440 В AC,
• входная частота — 50/60 Гц,
• протокол обмена — Modbus ASCII/RTU,
• максимальная скорость обмена — 19 200 бит/с,
• степень защиты корпуса — IP20,
• рабочая температура окружающей среды — от −10 до +40 °C.

Особенности конструкции

Основными функциональными узлами преобразователя являются сетевой выпрямитель, промежуточное звено постоянного тока, транзисторный инвертор, силовые конденсаторы, управляющий микроконтроллер и вспомогательные интерфейсы. После подключения к питающей сети трехфазное переменное напряжение поступает на выпрямительный мост. Полупроводниковые элементы преобразуют его в постоянное напряжение, которое сглаживается соответствующими элементами промежуточного звена. Затем энергия поступает на силовой инвертор. Транзисторные ключи с высокой частотой переключаются по управляющим сигналам микроконтроллера. На выходе формируется последовательность импульсов, среднее действие которых соответствует трехфазному напряжению с регулируемой основной частотой. Вращающееся магнитное поле асинхронного двигателя определяется частотой питающего напряжения. Его синхронная скорость приблизительно рассчитывается выражением n = 60f/p, где f обозначает частоту, а p — число пар полюсов. Например, для четырехполюсного двигателя при частоте 50 Гц синхронная скорость составляет 1500 об/мин. При уменьшении частоты до 25 Гц она снижается приблизительно до 750 об/мин. Фактическая скорость ротора несколько ниже синхронной вследствие скольжения, величина которого зависит от нагрузки и характеристик электродвигателя.

Области применения

ELHART EMD-MINI-055 T применяется для управления:

• центробежные насосы,
• промышленные вентиляторы,
• конвейерные механизмы,
• производственные транспортеры,
• технологические станки,
• системы HVAC,
• смесительные установки,
• механизмы подачи материалов,
• автоматизированные насосные станции,
• производственные линии с регулируемой скоростью.

Компания «Олниса» осуществляет поставки частотных преобразователей ELHART, включая EMD-MINI-055 T. В номенклатуру поставляемой продукции входят устройства управления промышленными электродвигателями и компоненты приводной автоматики.

Преимущества

Основные эксплуатационные достоинства преобразователя:

• регулирование скорости асинхронного электродвигателя,
• плавное ускорение и замедление,
• возможность поддержания технологического параметра,
• встроенный PID-регулятор,
• поддержка аналоговых сигналов управления,
• цифровой интерфейс RS-485,
• обмен данными через Modbus,
• компактное корпусное исполнение,
• возможность ограничения пусковых механических нагрузок,
• применимость к различным производственным механизмам.

Таким образом, ELHART EMD-MINI-055 T — частотный преобразователь для управления трехфазными электродвигателями мощностью 5,5 кВт. Устройство изменяет параметры питающего напряжения, обеспечивая регулирование скорости вращения и реализацию автоматизированных режимов работы механизма. Компания «Олниса» поставляет частотные преобразователи ELHART и другое промышленное оборудование для систем электропривода. Поставки осуществляются предприятиям России.
