Автоматические выключатели DEKraft ВА-105 — высокоэффективная защита распределительных цепей до 63 А

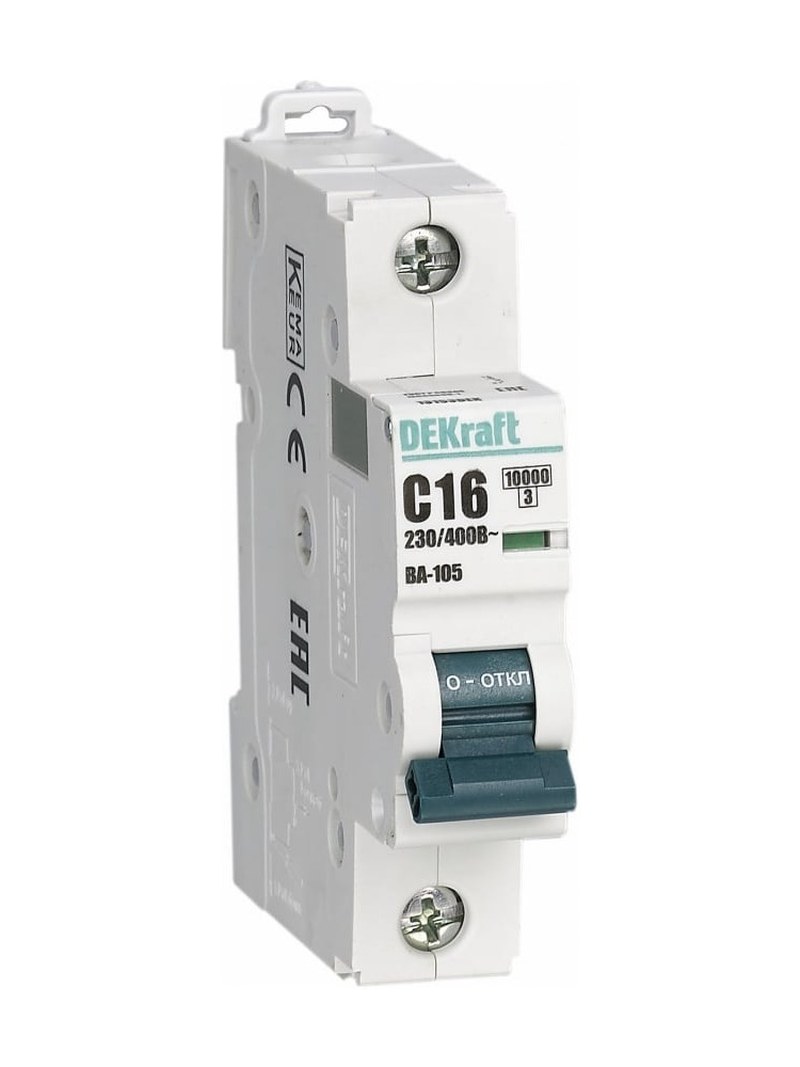

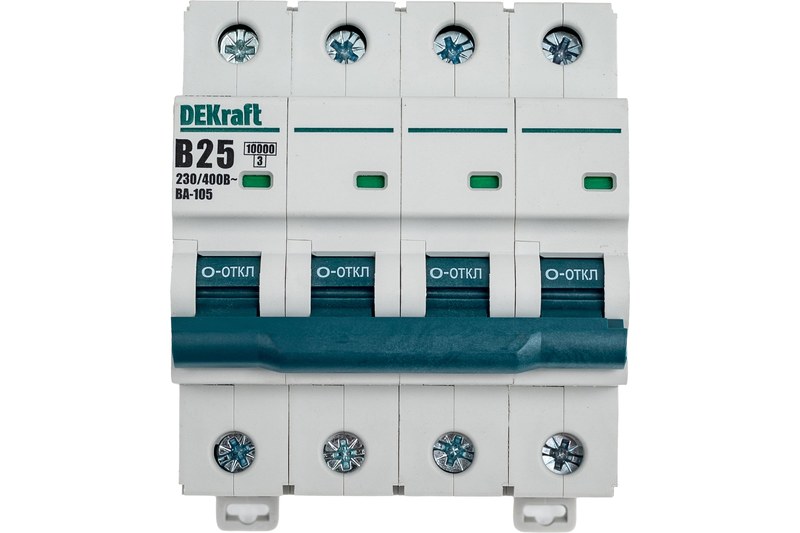

DEKraft ВА-105 — серия модульных автоматических выключателей для низковольтных электрических систем, в которых требуется надежное отключение перегрузок и коротких замыканий. Оборудование применяется в производственных электрощитах, инженерных установках, распределительных шкафах и системах электроснабжения коммерческих зданий. Отличительная характеристика серии для переменного тока — номинальная отключающая способность 10 кА. По сравнению с модульными выключателями на 4,5 или 6 кА это позволяет применять ВА-105 в электрических узлах с более высокими ожидаемыми токами короткого замыкания при соблюдении условий проекта. Серия включает одно-, двух-, трех- и четырехполюсные исполнения. Номинальные токи охватывают диапазон от 1 до 63 А, а выбор характеристики B, C или D определяется характером подключаемой нагрузки.

Технические характеристики

Основные паспортные параметры серии DEKraft ВА-105 10 кА приведены ниже:

• производитель — DEKraft,
• серия — ВА-105,
• категория — модульный автоматический выключатель,
• номинальное рабочее напряжение — 230/400 В AC,
• номинальная частота — 50/60 Гц,
• диапазон номинальных токов — 1–63 А,
• число полюсов — 1, 2, 3 или 4,
• номинальная отключающая способность Icn — 10 000 А,
• класс токоограничения — 3,
• максимальное сечение присоединяемого проводника — 25 мм²,
• предельный момент затяжки клемм — 2,5 Н·м,
• температура эксплуатации — от −40 до +70 °C,
• степень защиты открытого аппарата — IP20,
• степень защиты аппарата в соответствующем корпусе — IP40,
• расчетный срок службы — 15 лет,
• нормативные документы — ГОСТ IEC 60898-1 и ГОСТ IEC 60947-2.

Особенности конструкции и принцип работы

Автоматический выключатель содержит корпус из электроизоляционного материала, неподвижные и подвижные контакты, механизм свободного расцепления, тепловой чувствительный элемент, электромагнитную катушку и дугогасительную камеру. В нормальном режиме силовые контакты остаются замкнутыми, а через токопроводящий тракт проходит рабочий ток защищаемого оборудования. При перегрузке увеличивается тепловыделение в биметаллическом элементе. Различие коэффициентов температурного расширения составляющих материалов приводит к механической деформации. Когда она достигает установленной величины, происходит отключение. Тепловая защита имеет обратнозависимую времятоковую характеристику. Небольшое превышение номинального тока допускается на ограниченное время, тогда как более значительная перегрузка вызывает ускоренное расцепление. При коротком замыкании ток резко возрастает. Магнитное поле катушки воздействует на подвижный сердечник, который освобождает контактный механизм. Во время размыкания между контактами возникает электрическая дуга. Дугогасительная камера разделяет ее на последовательность коротких участков и способствует уменьшению энергии повреждающего воздействия.

Области применения

Автоматические выключатели ВА-105 применяются в оборудовании:

• вводные и распределительные электрические щиты,
• трехфазные производственные линии,
• системы освещения промышленных зданий,
• электрические цепи инженерной автоматики,
• насосные и вентиляционные установки,
• питание источников управления,
• коммерческие распределительные сети,
• технологические шкафы с высокими расчетными токами короткого замыкания.

Компания «Олниса» поставляет модульные автоматические выключатели DEKraft серии ВА-105, а также электротехнические компоненты для промышленного распределения электроэнергии. Номенклатура поставок включает различные номинальные токи и полюсные исполнения.

Преимущества

Основные преимущества серии:

• отключающая способность 10 кА,
• широкий диапазон номинальных токов,
• несколько характеристик мгновенного отключения,
• высокий ресурс механических переключений,
• токоограничивающий механизм,
• работа в широком температурном диапазоне,
• возможность многополюсной защиты,
• совместимость с модульными электрическими шкафами.

Таким образом, DEKraft ВА-105 — серия защитных аппаратов с повышенной отключающей способностью, предназначенных для распределительных сетей низкого напряжения. Термомагнитная конструкция обеспечивает отключение при длительной перегрузке и коротком замыкании. Компания «Олниса» осуществляет поставки автоматических выключателей DEKraft для промышленных предприятий и инженерных объектов России.
