Силовой выключатель DEKraft ВА-303 22754DEK — трехфазная защита распределительных сетей на 200 А

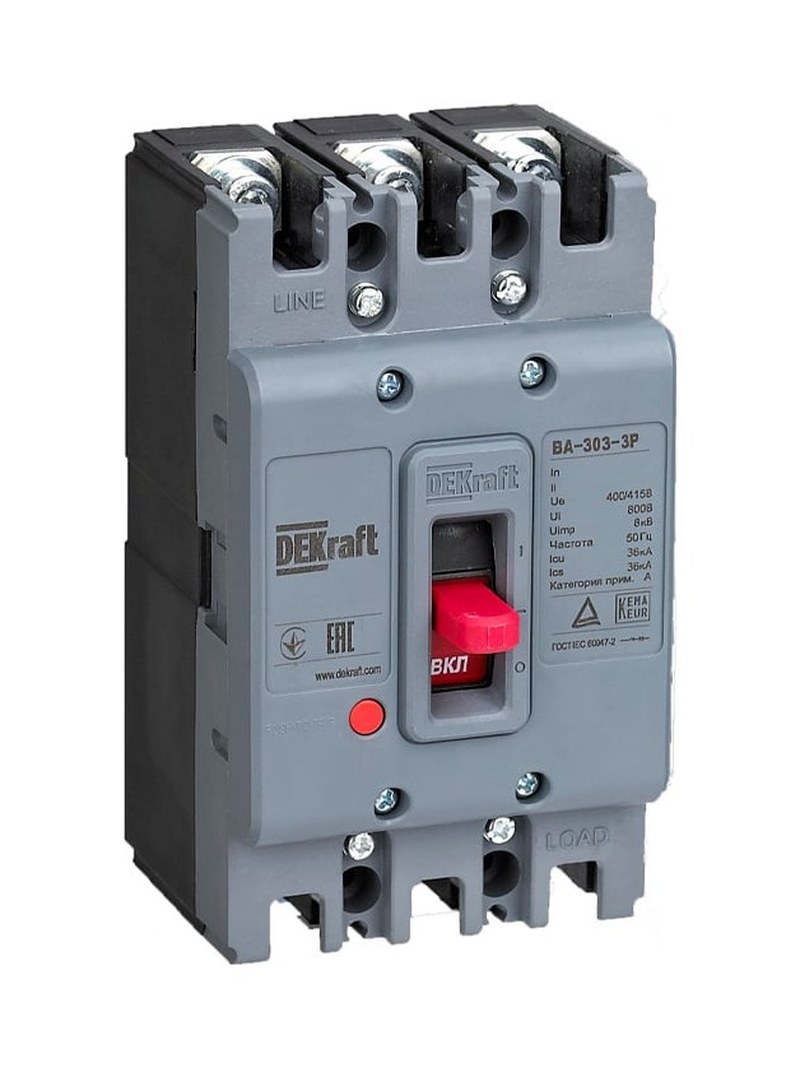

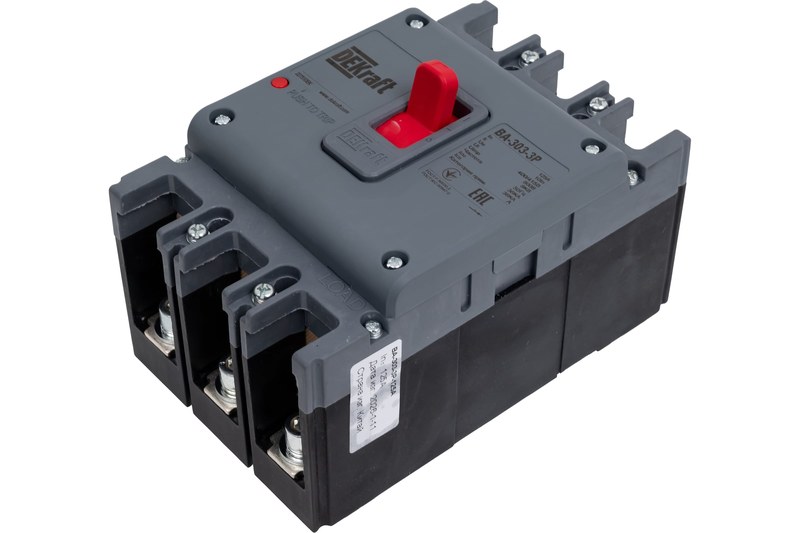

DEKraft ВА-303 22754DEK — силовой автоматический выключатель в литом корпусе, предназначенный для распределения электроэнергии и защиты низковольтных электрических цепей от перегрузок и коротких замыканий. Модель рассчитана на номинальный ток 200 А, имеет три полюса и применяется в сетях переменного тока напряжением до 400/415 В. Номинальная отключающая способность составляет 36 кА. В отличие от модульных автоматов небольшого номинала, силовой выключатель рассчитан на включение в питающие цепи с более высокой электрической нагрузкой. Его конструкция отличается размерами контактной системы, мощностью дугогашения и механической прочностью.
Технические характеристики
Основные параметры DEKraft ВА-303 22754DEK:
- производитель — DEKraft,
- категория — автоматический выключатель в литом корпусе,
- номинальный рабочий ток — 200 А,
- количество полюсов — 3,
- номинальное рабочее напряжение — до 400/415 В AC,
- номинальная частота — 50 Гц,
- отключающая способность — 36 кА,
- тип расцепителя — термомагнитный,
- тепловая уставка — фиксированная,
- основное назначение — силовые распределительные цепи,
- исполнение для двигательных нагрузок — отдельная серия ВА-300М.
Особенности конструкции и принцип работы
Внутреннее устройство выключателя объединяет три силовых контактных тракта, механический привод, тепловые расцепители, электромагнитную систему защиты и дугогасительные камеры. При включенном состоянии ток каждой фазы проходит через соответствующую контактную группу. Общий отключающий механизм обеспечивает согласованное размыкание всех трех полюсов. В условиях длительной перегрузки тепловые элементы воспринимают повышение температуры, вызванное прохождением увеличенного тока. После достижения порога происходит освобождение механической защелки. Скорость теплового отключения определяется величиной перегрузки. Такая задержка необходима для того, чтобы кратковременные допустимые переходные процессы не приводили к необоснованному отключению нагрузки. При коротком замыкании аварийный ток возрастает значительно быстрее. Электромагнитная система формирует усилие, которое инициирует размыкание силовых контактов. Электрическая дуга, возникающая в момент отключения, представляет собой высокотемпературный проводящий канал. Для ее подавления используются специальные дугогасительные камеры. Отключающая способность 36 кА определяет способность аппарата прерывать значительный аварийный ток в паспортных условиях испытания.
Области применения
DEKraft ВА-303 200 А используется для защиты:
- главные распределительные шкафы,
- питающие линии производственных цехов,
- электрические распределительные установки,
- силовые цепи промышленных предприятий,
- насосные и вентиляционные комплексы,
- крупные технологические установки,
- объекты инженерного электроснабжения,
- низковольтные энергетические узлы.
Компания «Олниса» осуществляет поставки силовых автоматических выключателей DEKraft, включая ВА-303 22754DEK. В номенклатуру поставок входит аппаратура для промышленных распределительных и защитных систем.
Преимущества
Основные достоинства модели:
- номинальный ток 200 А,
- трехполюсная контактная система,
- отключающая способность 36 кА,
- комбинированная термомагнитная защита,
- применимость в силовых распределительных линиях,
- прочная конструкция литого корпуса,
- механическое отключение всех трех фаз,
- совместимость с предусмотренной распределительной аппаратурой.
Таким образом, DEKraft ВА-303 22754DEK — промышленный автоматический выключатель для распределительных сетей с рабочими токами до 200 А. Термомагнитный механизм обеспечивает защитное размыкание при перегрузках и коротких замыканиях. Компания «Олниса» поставляет силовые выключатели DEKraft и электротехническую аппаратуру для предприятий России.
