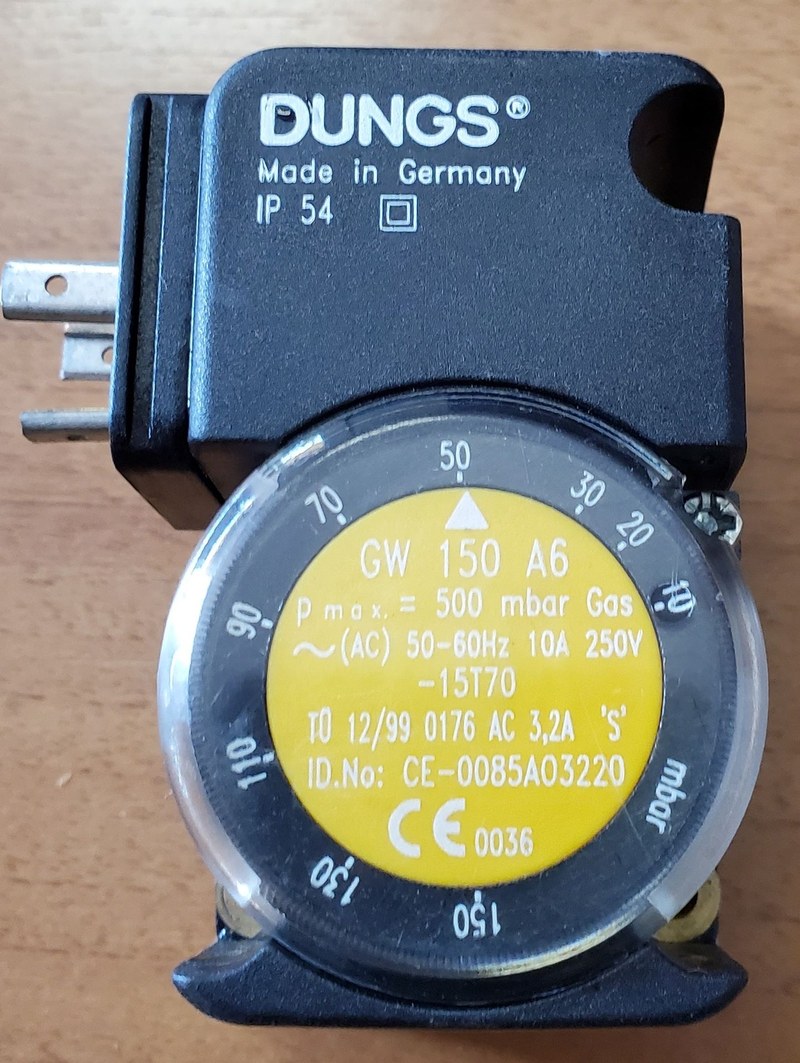

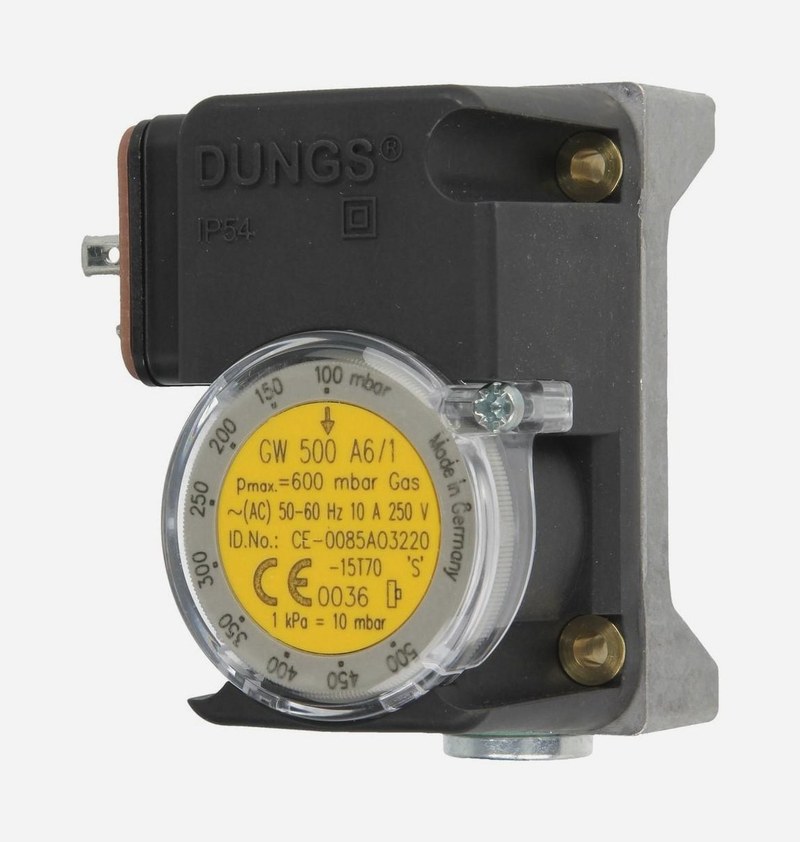

Датчики-реле давления DUNGS GW A6 — контроль газовых магистралей и защитная сигнализация горелочных установок
DUNGS GW A6 — серия механических датчиков-реле, предназначенных для контроля избыточного давления газа и совместимых газообразных сред в промышленных системах. Оборудование применяется в автоматизированных горелках, котельных установках и газовых рампах, где необходимо получать электрический сигнал при достижении установленного значения давления. Измерительный принцип основан на взаимодействии чувствительной мембраны и регулируемой пружины. При достижении порога механический механизм изменяет состояние контактной группы. В отличие от непрерывного преобразователя давления, реле GW A6 не передает точное текущее значение параметра в формате 4–20 мА. Его задача — определять наступление установленного порогового состояния.
Технические характеристики
Основные параметры серии на примере DUNGS GW 50 A6:
- производитель — DUNGS,
- серия — GW A6,
- пример модели — GW 50 A6,
- категория — механическое реле давления,
- измеряемая величина — избыточное давление,
- материал мембраны — NBR,
- материал контактов — серебро,
- тип электрического выхода — переключающая контактная группа,
- степень защиты корпуса — IP54,
- типовое технологическое присоединение — внутренняя резьба G¼,
- габариты выбранного исполнения — 63 × 58 × 72 мм,
- масса — приблизительно 200 г,
- возврат контакта — автоматический,
- основное назначение — контроль достижения установленной уставки.
Особенности конструкции и принцип работы
Корпус реле содержит камеру давления, отделенную от механизма управления эластичной мембраной. Газ поступает в измерительное пространство и воздействует на чувствительный элемент. Возникающее усилие передается через механическую систему на контактный узел. Регулируемая пружина формирует сопротивление перемещению мембраны. При изменении предварительного сжатия пружины изменяется давление, необходимое для переключения. Когда контролируемая величина достигает заданного значения, контактная группа изменяет свое электрическое состояние. Переключающий контакт может использоваться в цепи разрешения работы, аварийной сигнализации либо управления дополнительным релейным устройством. В промышленных газовых системах такие реле часто применяются для контроля допустимого давления перед горелкой. При снижении либо повышении давления относительно установленной границы автоматика получает сигнал о необходимости изменить режим работы. В зависимости от назначения и выбранной схемы реле может участвовать в контроле нижнего или верхнего предела. Важным эксплуатационным параметром является дифференциал переключения. Он показывает разницу между давлением срабатывания и давлением обратного переключения.
Области применения
DUNGS GW A6 используется в промышленных установках:
- газовые горелочные устройства,
- автоматизированные котельные,
- системы подачи газообразного топлива,
- контроль давления на газовых рампах,
- технологические нагревательные установки,
- газовые воздухонагреватели,
- промышленные теплогенераторы,
- контроль газовоздушных трактов при соответствующем исполнении,
- электрические цепи разрешения розжига,
- аварийная сигнализация по давлению.
Компания «Олниса» осуществляет поставки датчиков-реле давления DUNGS серии GW A6. В поставляемую номенклатуру входят компоненты газовой автоматики для котельного оборудования, промышленных горелок и технологических тепловых установок.
Преимущества
Основные практические достоинства серии:
- механическое измерение порогового давления,
- возможность настройки уставки,
- электрический сигнал переключающего контакта,
- автоматическое восстановление контактного состояния,
- компактное корпусное исполнение,
- применимость в промышленных газовых системах,
- наличие гистерезиса переключения,
- возможность интеграции в соответствующую автоматику горения.
Таким образом, DUNGS GW A6 — серия мембранных реле давления, предназначенных для контроля газовых магистралей и формирования сигналов при достижении установленного порога. Механическая измерительная система обеспечивает переключение контактов при изменении контролируемого давления. Компания «Олниса» поставляет оборудование DUNGS для промышленных газовых и теплотехнических установок. В номенклатуру поставок входят реле давления и другие компоненты систем автоматизированного сжигания топлива.
