Устройство автоматического ввода резерва DEKraft АВР-101 42007DEK — автоматическое переключение источников электроснабжения

DEKraft АВР-101 42007DEK — устройство автоматического ввода резерва, предназначенное для переключения электрической нагрузки между основным и резервным источниками питания. Оборудование обеспечивает восстановление электроснабжения при исчезновении или недопустимом отклонении напряжения основного ввода. Устройство производится под брендом DEKraft и относится к серии АВР-101. Рассматриваемое исполнение рассчитано на номинальный ток 63 А и оснащено двухполюсной коммутационной системой на основе выключателей-разъединителей.

Технические характеристики

Основные параметры DEKraft АВР-101 42007DEK представлены ниже:

• производитель — DEKraft,
• категория — устройство автоматического ввода резерва,
• серия — АВР-101,
• артикул — 42007DEK,
• номинальный рабочий ток — 63 А,
• количество полюсов — 2,
• номинальное рабочее напряжение — 230 В AC,
• номинальная частота — 50 Гц,
• номинальное напряжение изоляции — 690 В,
• категория применения — AC-32B,
• дополнительная категория применения — AC-33iB,
• класс коммутационного устройства — PC,
• максимальное время переключения без пользовательской задержки — 3 с,
• механическая износостойкость — 4500 циклов,
• коммутационная износостойкость — 1500 циклов,
• диапазон рабочих температур — −25…+40 °C,
• количество подключаемых источников — 2,
• ремонтопригодность коммутационного блока — неремонтопригодный.

Особенности конструкции

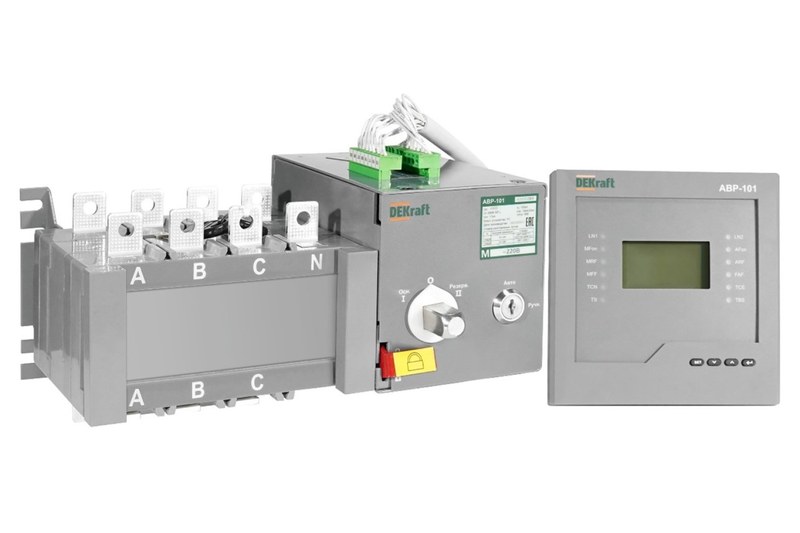

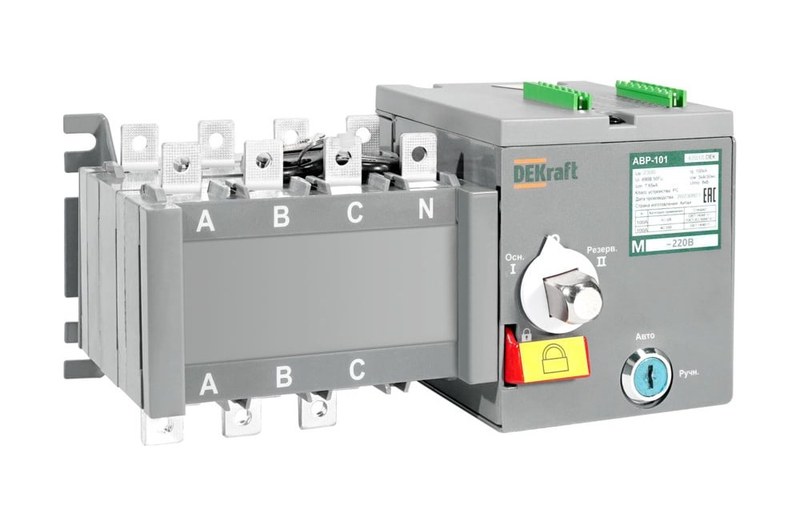

Основой DEKraft АВР-101 42007DEK является блочная коммутационная система, объединяющая два силовых выключателя-разъединителя, механический переключающий механизм и электронный блок управления. Конструкция предназначена для автоматического выбора одного из двух независимых источников электроснабжения. В нормальном рабочем режиме нагрузка подключается к основному вводу. Контроллер непрерывно отслеживает наличие напряжения и определяет соответствие параметров питающей сети установленным условиям. При исчезновении напряжения основного источника электронная система формирует команду переключения. Сначала происходит отключение рабочего ввода, после чего механизм переводит контактную систему на резервную линию. Последовательность коммутационных операций исключает штатное параллельное соединение двух источников питания. Для предотвращения одновременного замыкания силовых контактов предусмотрена система механической и электрической блокировки. Механическая блокировка обеспечивает физическое ограничение перемещения коммутационных элементов. Электрическая блокировка контролирует последовательность управляющих команд и препятствует возникновению недопустимых режимов переключения. Двухполюсное исполнение предназначено для коммутации соответствующих проводников однофазной электрической сети. Номинальный ток 63 А определяет допустимую продолжительную нагрузку при соблюдении установленных условий эксплуатации.

Области применения

Устройство DEKraft АВР-101 42007DEK применяется в электрических сетях, где необходимо автоматическое переключение между двумя источниками питания:

• вводно-распределительные устройства зданий,
• распределительные щиты промышленных предприятий,
• системы резервного электроснабжения,
• электрические сети административных помещений,
• цепи питания аварийного освещения,
• инженерные системы коммерческих объектов,
• электроснабжение оборудования пожарной сигнализации,
• системы питания технологических контроллеров,
• электрические установки складских комплексов,
• резервные линии вентиляционного оборудования,
• системы питания вспомогательных производств,
• распределительные устройства объектов инфраструктуры.

Компания «Олниса» осуществляет поставки электротехнического оборудования DEKraft, включая устройства автоматического ввода резерва АВР-101 42007DEK. Продукция предназначена для промышленных распределительных систем, инженерных объектов и сетей резервного электроснабжения. Компания предоставляет технические консультации по характеристикам оборудования и организует оперативную доставку по всей России.

Преимущества

Основные эксплуатационные достоинства DEKraft АВР-101 42007DEK представлены ниже:

• автоматическое переключение между двумя источниками питания,
• номинальный рабочий ток 63 А,
• двухполюсное исполнение силовой системы,
• электронный контроль состояния питающих вводов,
• механическая блокировка одновременного включения источников,
• электрическая блокировка управляющих цепей,
• время переключения без дополнительной задержки до 3 секунд,
• возможность ручного управления,
• блочная конструкция коммутационного механизма,
• наличие элементов индикации состояния,
• мнемоническая схема на лицевой панели,
• возможность принудительной блокировки,
• номинальное напряжение изоляции 690 В,
• импульсное выдерживаемое напряжение 8 кВ,
• механическая износостойкость 4500 циклов,
• применение в системах резервного электроснабжения.

Таким образом, DEKraft АВР-101 42007DEK — устройство автоматического ввода резерва для однофазных электрических сетей с номинальным током 63 А. Электронный блок управления, двухполюсные выключатели-разъединители и система взаимных блокировок обеспечивают последовательное переключение нагрузки между основным и резервным источниками.
