Трехходовой клапан ESBE CW602N 7001 PN10 — регулирование теплоносителя в системах отопления

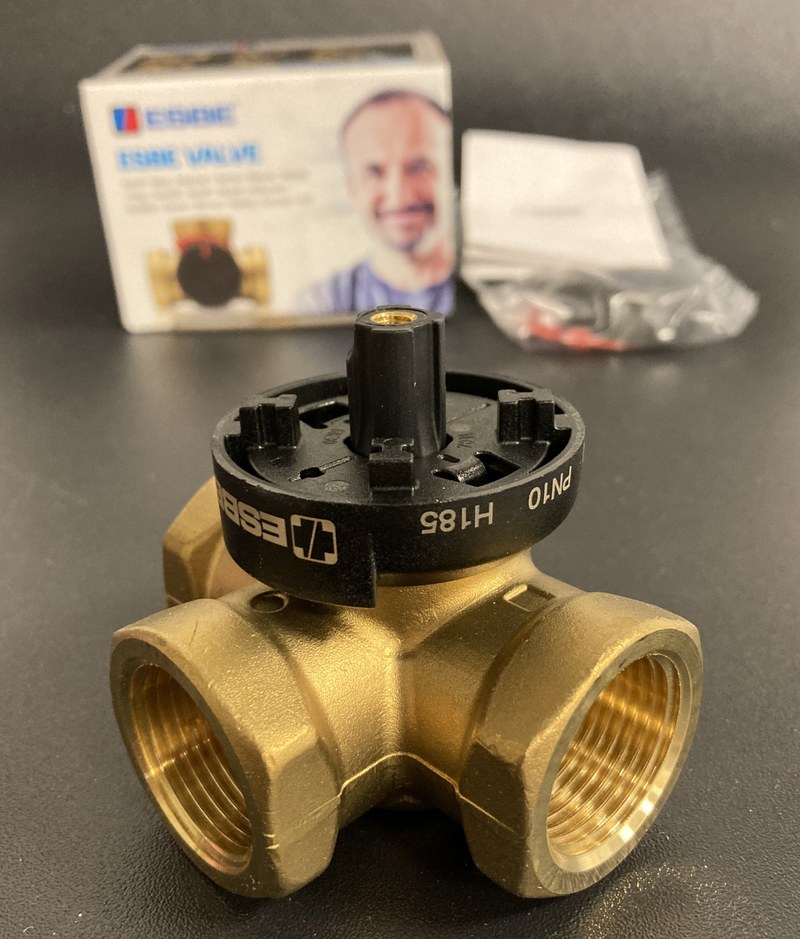

ESBE CW602N 7001 PN10 — сочетание маркировок, встречающееся на латунных корпусах поворотной регулирующей арматуры ESBE. Обозначение CW602N характеризует материал корпуса, PN10 указывает на класс номинального давления, а 7001 относится к нанесенной корпусной маркировке и не должно автоматически приниматься за полный заказной артикул. В качестве конкретного примера рассматривается ESBE VRG131 DN20, коэффициент пропускной способности Kvs 6,3 м³/ч, артикул 11600901. Для данного исполнения документировано соответствующее сочетание маркировок. Клапан предназначен для изменения соотношения потоков горячей и охлажденной воды. Он применяется в смесительных контурах отопления, распределительных гидравлических узлах и системах водяного охлаждения.
Технические характеристики
Основные параметры выбранного исполнения:
- производитель — ESBE,

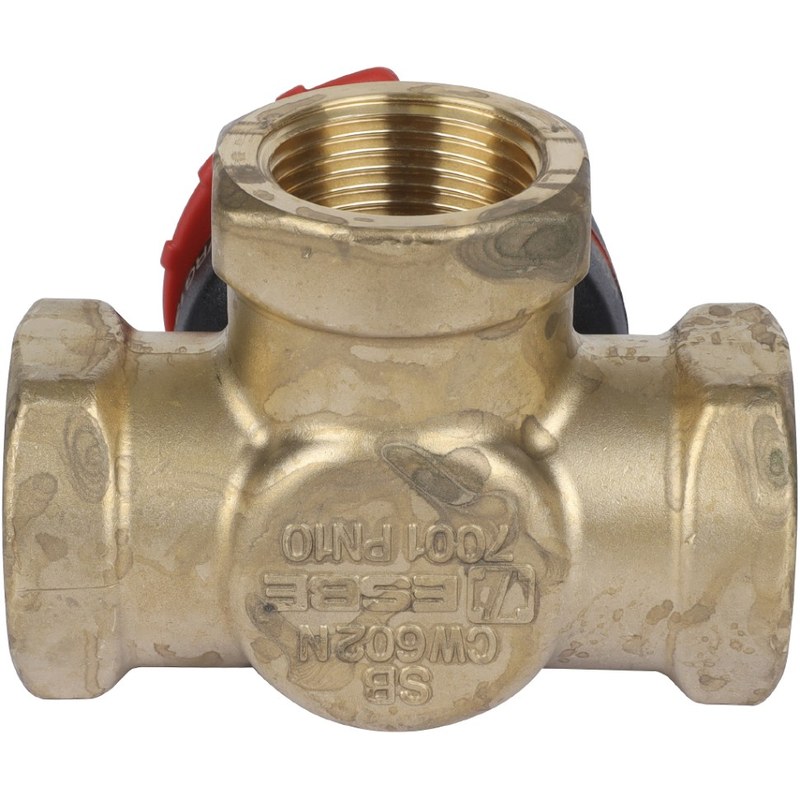

- маркировка корпуса — CW602N 7001 PN10,
- категория — трехходовой поворотный клапан,
- номинальный диаметр — DN20,
- количество присоединений — 3,
- коэффициент пропускной способности Kvs — 6,3 м³/ч,
- класс номинального давления — PN10,
- номинальное давление — 10 бар,
- резьбовое присоединение — Rp ¾",
- тип резьбы — внутренняя,
- материал корпуса — латунь CW602N,
- тип материала корпуса — DZR,
- рабочий принцип — поворотное изменение проходных сечений,
- варианты гидравлического режима — смешивание и распределение,
- тип управления — ручной или с совместимым электроприводом,
- назначение — регулирование температуры и направления потока воды.
Особенности конструкции
Корпус клапана содержит три соединительных канала, объединенных внутренней регулирующей камерой. В ней размещается поворотный золотник, механически связанный со штоком. Когда шток поворачивается, золотник меняет гидравлическое сопротивление отдельных направлений. При смешивании два потока поступают в общую камеру. Один из них обычно имеет температуру котловой подачи, а другой поступает из обратной магистрали отопительного контура. После объединения результирующая смесь направляется к потребителю. Ее температура определяется соотношением расходов и исходными температурами двух потоков. Для одинаковой жидкости и пренебрежимо малых тепловых потерь результирующую температуру можно приближенно рассчитать как средневзвешенное значение температур с учетом массовых расходов.
Области применения
Клапан ESBE CW602N PN10 используется в следующих инженерных системах:
- смесительные контуры радиаторного отопления,
- водяные теплые полы,
- котельные распределительные узлы,
- насосно-смесительные группы,
- низкотемпературные отопительные системы,
- теплообменное оборудование,
- водяные системы охлаждения,
- гидравлические коллекторы,
- автоматизированные узлы регулирования,
- инженерные установки с разделением потоков.
Компания «Олниса» осуществляет поставки клапанов ESBE, включая трехходовую регулирующую арматуру из латуни DZR с классом давления PN10. Оборудование предназначено для систем промышленного и инженерного теплоснабжения.
Преимущества
Основные достоинства изделия:
- устойчивая к обесцинкованию латунь CW602N,
- класс давления PN10,
- поворотное управление потоками,
- возможность установки совместимого электропривода,
- компактные резьбовые присоединения,
- применимость в отопительных и охлаждающих системах,
- управление температурой смеси,
- поддержка различных гидравлических схем,
- механическая надежность регулирующего механизма,
- возможность автоматизированной работы.
Таким образом, ESBE CW602N 7001 PN10 — маркировка, характеризующая материал и давление корпуса, но не заменяющая полного обозначения изделия. Для конкретного клапана VRG131 DN20, Kvs 6,3 м³/ч установлен артикул 11600901. Компания «Олниса» поставляет трехходовые клапаны ESBE для промышленных и инженерных объектов России.
