Клапан ESBE CW602N 7001 — конструкция трехходовой регулирующей арматуры из латуни DZR

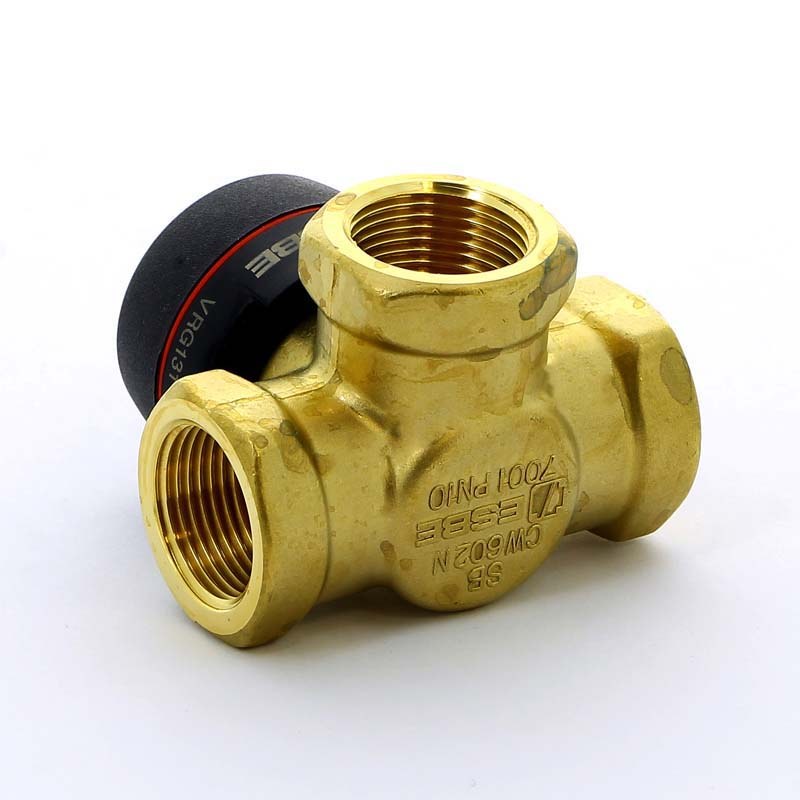

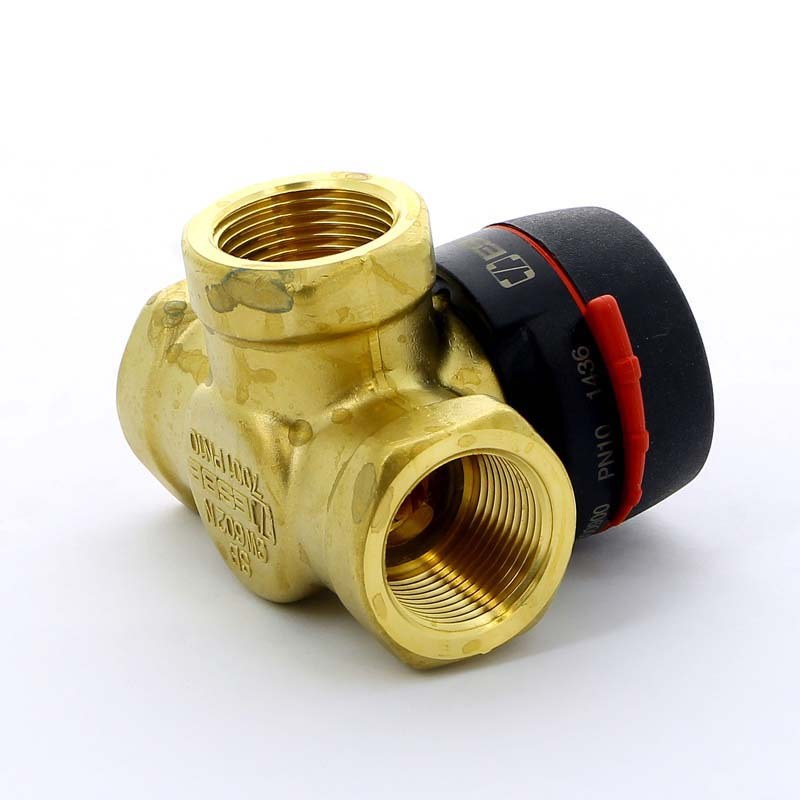

Маркировка ESBE CW602N 7001 встречается на корпусах поворотных трехходовых клапанов, предназначенных для работы в системах отопления и водяного охлаждения. При технической идентификации такого оборудования необходимо различать обозначение материала корпуса и заводской артикул изделия. CW602N — марка латуни, устойчивой к обесцинкованию. Обозначение 7001, нанесенное на литую деталь, не позволяет само по себе определить гидравлический типоразмер клапана, его коэффициент пропускной способности и точный заказной код.

Технические характеристики

Основные параметры рассматриваемого исполнения:

• производитель — ESBE,
• тип устройства — трехходовой поворотный клапан,
• маркировка материала корпуса — CW602N,
• дополнительная корпусная маркировка — 7001,
• серия идентифицированного исполнения — VRG130,
• модель — VRG131,
• подтвержденный артикул соответствующего изделия — 11600901,
• номинальный диаметр — DN20,
• количество гидравлических каналов — 3,
• коэффициент пропускной способности Kvs — 6,3 м³/ч,
• номинальный класс давления — PN10,
• номинальное давление — 10 бар,
• тип присоединений — внутренняя трубная резьба,
• размер резьбы — Rp ¾",
• материал корпуса — латунь CW602N,
• основной принцип управления — поворотный,
• функциональные режимы — смешивание и распределение потоков,
• совместимость с приводами — определяется присоединительным механизмом,
• назначение — регулирование параметров водяного теплоносителя.

Особенности конструкции

Клапан состоит из латунного корпуса, трех гидравлических каналов, поворотного регулирующего элемента, штока и уплотняющих компонентов. Материал CW602N относится к латунным сплавам, предназначенным для применения в водяной арматуре, где важна устойчивость к определенным видам коррозионного воздействия. Одним из распространенных механизмов повреждения обычной латуни является обесцинкование. При определенных условиях взаимодействия с водой цинк из поверхностных областей сплава может избирательно удаляться. В результате структура металла изменяется, что способно ухудшать его механическую прочность и герметичность. Применение соответствующей DZR-латуни направлено на уменьшение склонности к такому процессу. Однако материал корпуса не определяет всех эксплуатационных характеристик клапана. Стойкость конструкции также зависит от уплотнений, состава теплоносителя, температуры и режима работы. Внутренний регулирующий элемент изменяет проходные сечения между присоединениями. При работе в режиме смешивания два потока поступают в общую полость и формируют смесь определенной температуры.

Области применения

Клапаны ESBE из латуни CW602N используются в следующих системах:

• водяное радиаторное отопление,
• низкотемпературные отопительные контуры,
• насосно-смесительные группы,
• гидравлические распределительные узлы,
• теплообменные станции,
• котельное оборудование,
• водяные теплые полы,
• управление обратными потоками,
• инженерные системы охлаждения,
• автоматизированное регулирование теплоносителя.

Компания «Олниса» осуществляет поставки регулирующей арматуры ESBE, включая трехходовые клапаны серии VRG130. В номенклатуре поставляемой продукции представлены изделия с различными диаметрами и гидравлическими характеристиками.

Преимущества

Основные достоинства конструкции:

• корпус из стойкой к обесцинкованию латуни,
• возможность регулирования соотношения потоков,
• использование в системах отопления и охлаждения,
• компактное резьбовое соединение,
• совместимость с соответствующими электроприводами,
• механическое поворотное управление,
• возможность смешивания и распределения воды,
• несколько гидравлических исполнений внутри серии,
• применение в автоматизированных тепловых узлах.

Таким образом, маркировка ESBE CW602N 7001 относится к характеристикам корпуса клапана и не является достаточным основанием для определения полного заводского артикула. Для рассматриваемого трехходового исполнения VRG131 DN20 с Kvs 6,3 м³/ч установлен артикул 11600901. Компания «Олниса» поставляет регулирующие клапаны ESBE для промышленных и инженерных систем России.
