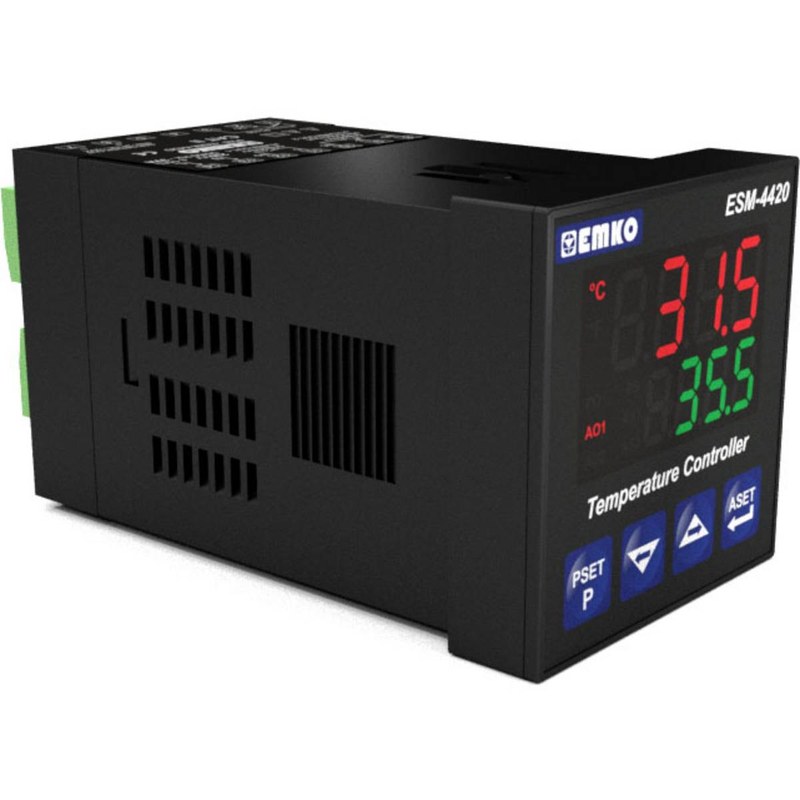

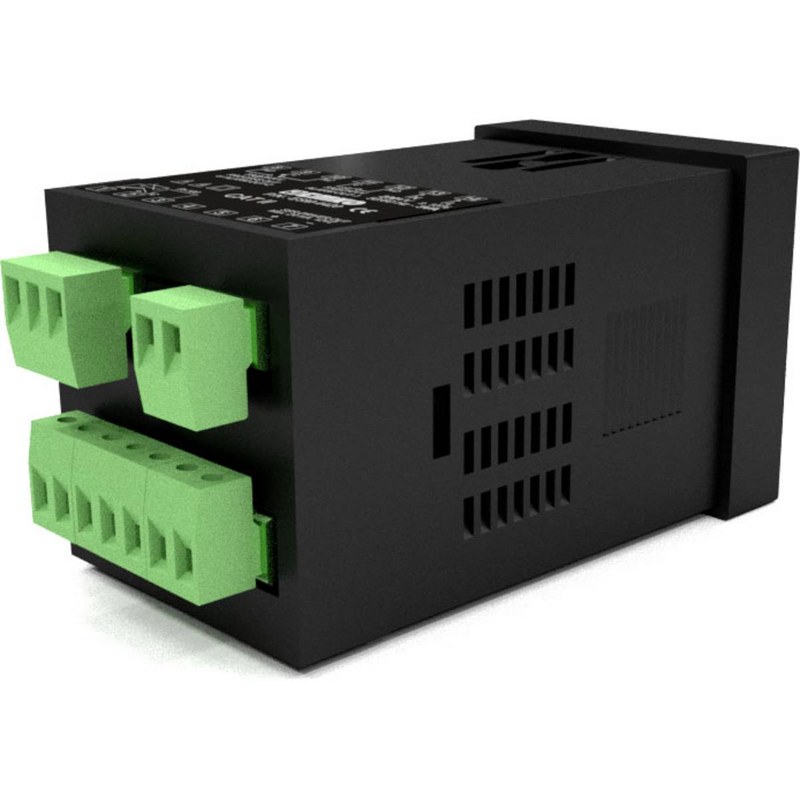

Температурный контроллер EMKO 4420 — цифровое PID-регулирование промышленных нагревательных процессов
EMKO 4420 — обозначение промышленного регулятора температуры семейства ESM-4420 компании EMKO Elektronik. Устройство предназначено для измерения технологической температуры, сравнения полученного значения с уставкой и формирования управляющего сигнала на нагревательное либо охлаждающее оборудование. Контроллер применяется в термических установках, промышленных печах, нагревателях пластмасс, сушильных системах и технологических агрегатах, где необходимо поддерживать заданную температуру с учетом инерции объекта. Одним из основных преимуществ является поддержка различных алгоритмов регулирования: ON/OFF, P, PI, PD и PID. Это позволяет применять прибор как в простых двухпозиционных схемах, так и в системах с непрерывной расчетной коррекцией управляющего воздействия.
Технические характеристики
Основные параметры семейства EMKO ESM-4420:
- производитель — EMKO Elektronik,
- серия — ESM,
- модель — ESM-4420,
- категория — цифровой температурный контроллер,
- формат лицевой панели — 48 × 48 мм,
- монтажная глубина — около 95 мм,
- размер отображаемого значения PV — 4 разряда,
- размер отображаемой уставки SV — 4 разряда,
- частота измерений — 3 измерения/с,
- поддерживаемые термопары — J, K, R, S, T,
- дополнительный датчик сопротивления — Pt100,
- диапазон Pt100 — от −200 до +650 °C,
- точность измерения — ±0,25% полной шкалы,
- основной релейный выход — до 5 А при 250 В AC на активной нагрузке,
- аварийный релейный выход — до 5 А при 250 В AC,
- выход управления SSR — до 20 мА при 12 В DC в соответствующем исполнении,
- рабочая температура — от 0 до +50 °C.
Особенности конструкции
Контроллер содержит измерительный вход, аналого-цифровой преобразователь, микропроцессор, дисплей и исполнительные выходные элементы. При использовании термопары температурная информация поступает в виде небольшого термоэлектрического напряжения. Контроллер измеряет его и преобразует в температуру с учетом характеристики выбранного датчика. Для платинового термосопротивления Pt100 используется другой принцип. Сопротивление чувствительного элемента изменяется с температурой, а электронная схема рассчитывает соответствующее значение. Полученная температура обозначается как PV — текущее значение процесса. Заданная температура SV вводится оператором с помощью клавиатуры. Контроллер непрерывно вычисляет разницу между SV и PV. В режиме ON/OFF выход переключается при достижении соответствующих порогов. Такой способ прост, но может вызывать колебания температуры около уставки. Пропорциональный алгоритм изменяет управляющее воздействие в зависимости от текущей ошибки регулирования. Интегральная составляющая предназначена для устранения установившегося отклонения, возникающего под действием постоянной нагрузки.
Области применения
EMKO 4420 применяется в оборудовании:
- промышленные электрические печи,
- экструдеры и термопластавтоматы,
- нагревательные камеры,
- сушильные установки,
- термическое оборудование,
- упаковочные машины,
- нагреваемые трубопроводы,
- технологические ванны,
- лабораторные термостаты,
- производственные линии с температурным регулированием.
Компания «Олниса» осуществляет поставки температурных контроллеров EMKO, включая семейство ESM-4420. Продукция предназначена для промышленной автоматизации и регулирования технологических процессов.
Преимущества
Основные достоинства контроллера:
- поддержка нескольких типов термодатчиков,
- PID-регулирование температуры,
- автоматическая настройка коэффициентов,
- раздельное отображение PV и SV,
- возможность управления нагревом и охлаждением,
- сигнализация аварийного состояния,
- компактное панельное исполнение,
- защищенная лицевая поверхность,
- возможность подключения внешнего твердотельного реле.
Таким образом, EMKO 4420 — промышленный контроллер температуры, предназначенный для управления нагревательными и охлаждающими процессами. Поддержка PID-алгоритма позволяет корректировать воздействие с учетом температурной ошибки и динамики объекта. Компания «Олниса» поставляет контроллеры EMKO и компоненты температурной автоматики для промышленных предприятий России.
