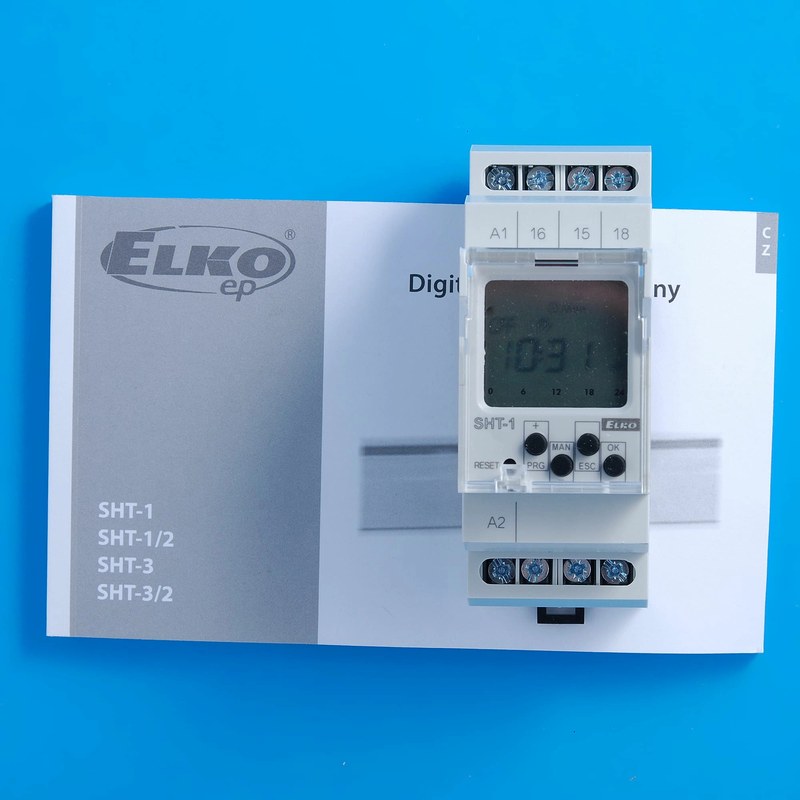

Реле времени ELKO EP SHT-1 — программируемое управление электрическими нагрузками по календарному расписанию
ELKO EP SHT-1 — цифровое реле времени, предназначенное для автоматического включения и отключения электрических устройств по заданному расписанию. Прибор используется в системах освещения, отопления, вентиляции, насосного оборудования и промышленной автоматики. В отличие от обычного реле задержки, которое отсчитывает установленный интервал после поступления управляющего сигнала, SHT-1 работает с календарным временем. Встроенные часы позволяют задавать операции на определенные дни и часы. Модель имеет один переключающий выход с номинальным током 16 А. Оборудование выпускается в вариантах питания 230 В AC и универсального питания 12–240 В AC/DC. Для этих исполнений предусмотрены соответствующие заводские коды.
Технические характеристики
Основные параметры ELKO EP SHT-1:
- производитель — ELKO EP,
- серия — SHT,
- модель — SHT-1,
- категория — цифровое программируемое реле времени,
- заводской код версии 230 В — 3042,
- заводской код версии UNI — 3043,
- EAN исполнения 230 В — 8595188130424,
- EAN исполнения UNI — 8595188130431,
- число независимых каналов — 1,
- тип контакта — переключающий CO,
- номинальный ток контакта — 16 А,
- материал контактов — AgSnO₂,
- напряжение питания стандартной версии — 230 В AC,
- частота стандартной версии — 50/60 Гц,
- напряжение универсального исполнения — 12–240 В AC/DC,
- типовые календарные программы — суточные и недельные,
- дополнительные календарные возможности — зависят от программной версии,
- способ настройки — четыре кнопки,
- исполнение корпуса — 2 модуля,
- габариты — 90 × 35 × 64 мм,
- способ установки — DIN-рейка 35 мм.

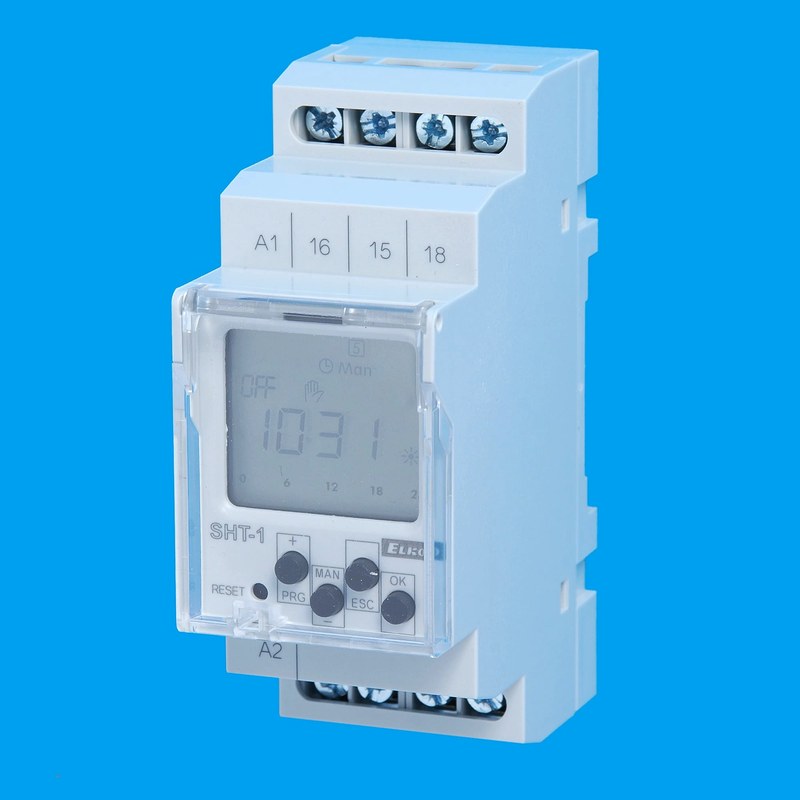

Особенности конструкции
Устройство состоит из электронного блока реального времени, микроконтроллера, энергонезависимой области настроек, выходного электромеханического реле, дисплея и клавиш управления. После включения питания контроллер определяет установленное календарное время и сравнивает его с сохраненными программами. Когда наступает время соответствующей операции, выходной контакт меняет состояние. Например, в системе освещения можно установить включение в начале рабочей смены и отключение после завершения производственного процесса. Для объекта с различными режимами эксплуатации по будням и выходным применяются отдельные календарные события. Программируемое расписание позволяет выполнять последовательность операций без постоянного участия оператора и без получения управляющих команд от внешнего контроллера. Встроенные часы продолжают отсчитывать время при кратковременном или продолжительном отсутствии основного питания в пределах ресурса резервного источника. Это важно для восстановления правильного расписания после аварийного отключения электроэнергии. В автоматическом режиме состояние реле определяется программой. В ручном режиме пользователь может изменить состояние выхода независимо от текущей календарной команды.
Области применения
Реле времени используется для автоматизации:
- наружное и внутреннее освещение,
- системы отопления,
- вентиляционные установки,
- циркуляционные насосы,
- инженерные электрические шкафы,
- производственные линии,
- рекламная и информационная подсветка,
- электрические нагревательные устройства,
- технологические процессы с календарным режимом,
- коммерческие и промышленные здания.
Компания «Олниса» осуществляет поставки цифровых реле времени ELKO EP, включая SHT-1. В поставляемую номенклатуру входят устройства календарного управления и электротехнические компоненты для промышленных систем автоматизации.
Преимущества
Основные эксплуатационные достоинства:
- автоматическое управление по времени суток,
- создание недельных расписаний,
- наличие ручного режима,
- резервирование работы часов,
- один переключающий выход,
- возможность циклической и импульсной работы,
- компактная установка на DIN-рейку,
- наглядное отображение программы,
- отсутствие необходимости в отдельном программируемом контроллере для простых календарных задач.
Таким образом, ELKO EP SHT-1 — цифровое реле времени для календарного управления электрическими нагрузками. Прибор сравнивает текущее время с сохраненным расписанием и переключает выходной контакт при достижении заданного события. Компания «Олниса» поставляет устройства ELKO EP для промышленного управления и инженерных электрических систем России.
